农用机械越野轮胎三维结构设计

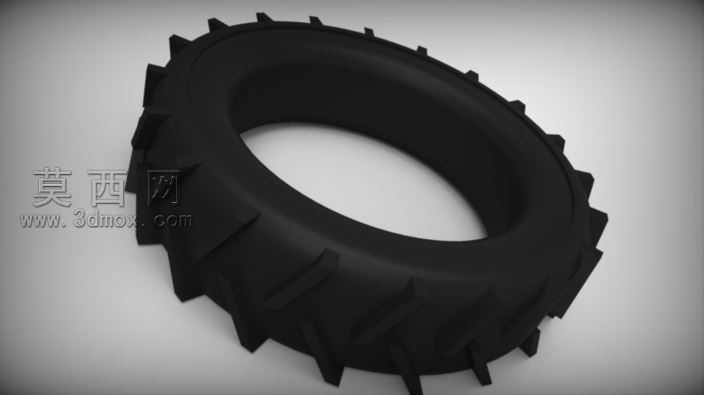

本作品为农用越野轮胎的三维数字化模型，建模阶段以环形回转体为基础构型，首先通过草绘绘制轮胎的中心回转轮廓线，依托回转命令生成轮胎的基础胎体曲面，精准控制胎体的壁厚、内径与外径尺寸，匹配常规农用机械轮辋的装配适配参数。针对胎面的防滑花纹结构，采用特征阵列结合局部细化的建模思路，先绘制单块人字形防滑齿的截面轮廓，通过拉伸、拔模、倒圆角命令生成单个齿形特征，保证齿根与胎体的过渡圆角平滑，避免应力集中问题，再沿胎体的环形圆周方向进行等距阵列，调整相邻齿组的交错排布角度，复刻农用轮胎深齿防滑的经典结构特征。材质渲染阶段，为胎体赋予哑光黑色橡胶材质，调整材质的粗糙度、漫反射参数，模拟农用橡胶轮胎略带磨砂质感的表面效果，对齿形的棱边做轻微的高光弱化处理，还原橡胶材质的哑光特性，场景采用柔和的渐变灰色背景，搭配均匀的漫反射光照，清晰展现胎面花纹的立体结构与胎体的环形曲面形态。结构设计上，胎体内侧预留标准轮辋装配的贴合面，保证模型可直接用于轮组装配模拟，胎壁厚度均匀，符合橡胶轮胎的实际生产壁厚规范，防滑齿的高度、齿间距经过参数化调整，兼顾泥泞路面抓地力与行驶耐磨需求，整体模型无破面、无重叠特征，几何拓扑结构规整，可直接用于后续的装配仿真、3D打印验证或工程出图参考，完整还原了农用越野轮胎的外观细节与结构特征，能够满足机械设计教学、农用机械整机装配演示等场景的使用需求。
