法兰式轴系连接装配结构三维设计

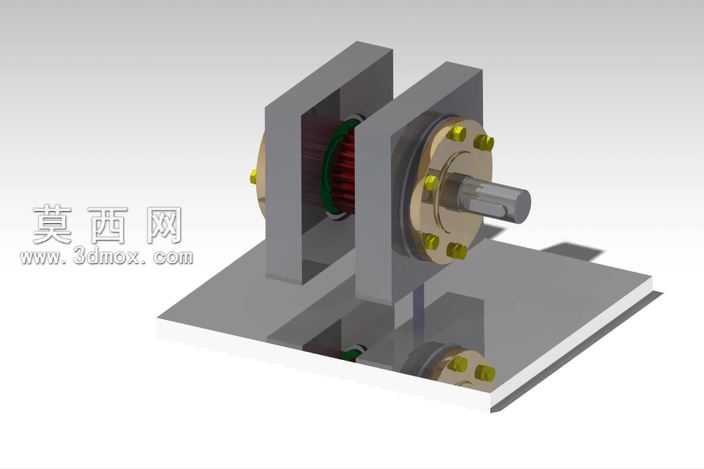

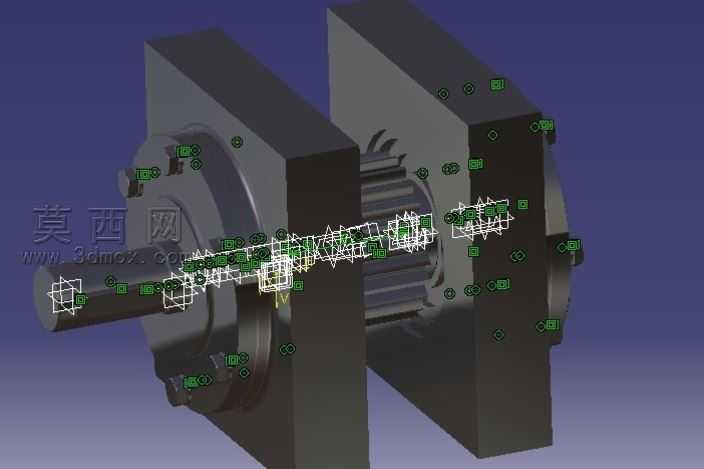

本装配结构采用三维参数化建模方式完成整体搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一个组成零件进行独立建模后按照装配约束关系完成组合。首先针对两侧的立式安装基座进行实体建模，通过拉伸、切除特征完成基座的安装孔位、定位槽结构制作，基座表面做了平整化处理，预留的螺栓孔位按照圆周阵列规则排布，保证安装时的受力均匀性。中间的轴系部件作为核心传动构件，建模时先完成主轴的回转体特征构建，对轴肩、键槽、装配轴颈位置做了精确的尺寸约束，确保和两侧轴承、连接法兰的配合精度符合机械设计标准。装配过程中依次添加同轴度约束、端面贴合约束、螺栓孔对齐约束，将两端法兰盘通过内六角螺栓组件与两侧基座紧固连接，法兰与轴的配合位置添加了平键连接结构，保证扭矩传递过程中不会出现相对滑移。轴承组件安装在法兰与主轴的配合位置，建模时还原了轴承内圈、外圈、滚动体的完整结构，添加了合理的装配间隙模拟真实的装配状态。整体模型的材质赋予遵循机械零件的真实材质属性，基座、法兰、主轴等结构件赋予碳钢材质，调整金属粗糙度参数模拟机加工后的金属质感，螺栓紧固件赋予发黑处理的金属材质，轴承滚动体赋予高铬轴承钢的亮面金属质感。渲染阶段采用柔和的环境光搭配定向补光，突出零件的轮廓边界和装配层次，半透明的装配约束标识清晰展示了各个零件的装配定位关系，方便查看整体装配逻辑。设计过程中充分考虑了结构的拆装便利性，所有紧固件均采用标准件规格，轴系的支撑跨距经过合理优化，既保证了轴系运转的刚性，也预留了足够的维护操作空间，整体结构可作为传动连接类机械结构的设计参考，完整还原了法兰式轴系支撑装配的全部结构细节。
