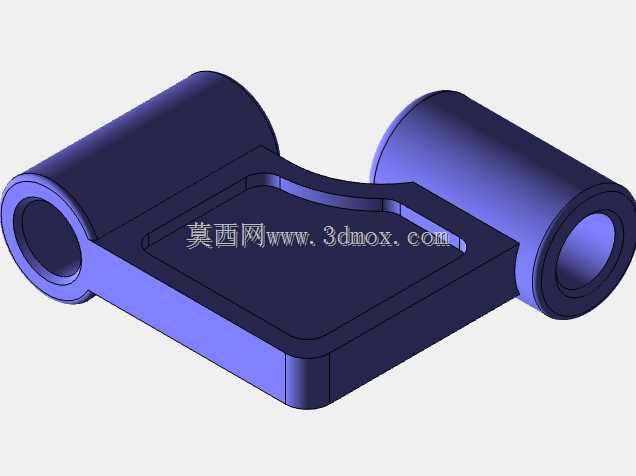

CSWP认证考试练习用铰接支座结构件

　　该铰接支座类结构件，是机械传动与支撑系统中常见的连接承载部件，广泛应用于各类需要转动副连接的工装夹具、自动化输送线铰接端、小型设备翻盖连接结构、工程机械连杆铰接点位等场景，核心作用是实现两个构件之间的相对转动连接，同时传递既定方向的载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，部件两端的同轴筒状结构是铰接配合的核心区域，内孔为销轴安装位，设计时需要严格保证两筒体内孔的同轴度公差，若同轴度偏差超出允许范围，销轴装入后会出现卡滞、转动阻力过大的问题，长期运行还会造成销轴与孔壁的偏磨，缩短部件使用寿命。

　　两端筒体的壁厚设计需要结合额定承载载荷做校核，通常这类中小型铰接支座的筒壁厚度会根据剪切力、径向挤压力的计算结果预留1.5-2倍的安全系数，避免受冲击载荷时出现筒体开裂的情况。中间的连接基板部分是承载的主体结构，基板上的内凹型腔并非减重槽这么简单，一方面是通过去除非承载区域的材料降低整体重量，另一方面型腔的边缘做了圆弧过渡处理，能够分散应力传递路径，避免直角位置出现应力集中断裂的问题，基板的平面度公差需要控制在合理范围内，保证与被连接件安装时能够完全贴合，不会出现安装间隙导致的连接松动。

　　从安装边界来看，两端筒体外径决定了铰接部位的最小安装空间，设计选型时需要确认安装点位的径向空间是否能够容纳筒体尺寸，同时要预留销轴拆装的操作空间；基板的整体长宽尺寸决定了与配套构件的连接覆盖范围，型腔的深度需要匹配配套连接件的凸台尺寸，保证装配后两者的贴合面完全接触，不会出现悬空受力的情况。这类结构件在建模练习过程中，需要重点关注对称特征的构建逻辑、同轴特征的尺寸关联、过渡圆角的参数设置，尤其是两端筒体与中间基板连接位置的圆角处理，既要保证应力分散的效果，又要避免圆角过大导致与相邻部件出现装配干涉。

　　实际工程应用中，这类铰接支座通常会根据使用场景选择不同的加工工艺，承载较小的场景可以采用压铸成型后做孔位精加工，承载较大的场景则会采用整块坯料铣削成型，内孔位置做淬火处理提升耐磨性能，部分需要频繁拆装的场景还会在内孔位置加装铜套或者无油衬套，降低磨损后的维护成本。在做结构验证时，需要重点测试铰接转动的顺畅度、额定载荷下的形变情况、反复转动后的磨损量，确保部件在全生命周期内能够稳定运行，不会出现卡滞、断裂、过度磨损等故障。建模过程中需要注意特征之间的父子关系，尤其是两端筒体的同轴约束要完全定义，避免后续修改尺寸时出现特征错位的问题，过渡圆角的顺序也会影响最终的建模成功率，通常是先做主体结构的拉伸、切除特征，最后再做统一的圆角处理，避免过早添加圆角导致后续特征参考丢失。
