FreeCAD入门练习用组合块体结构建模实例

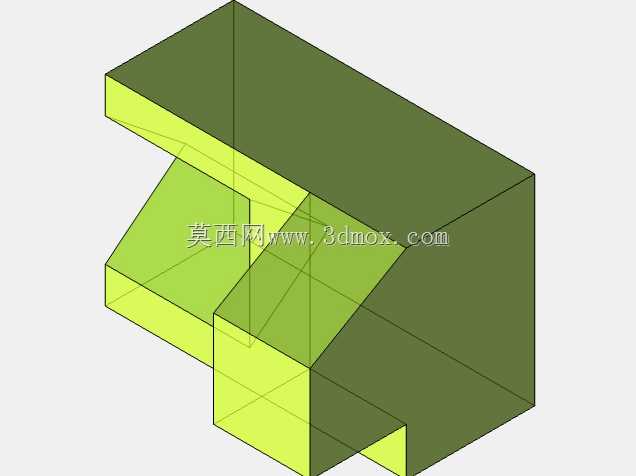

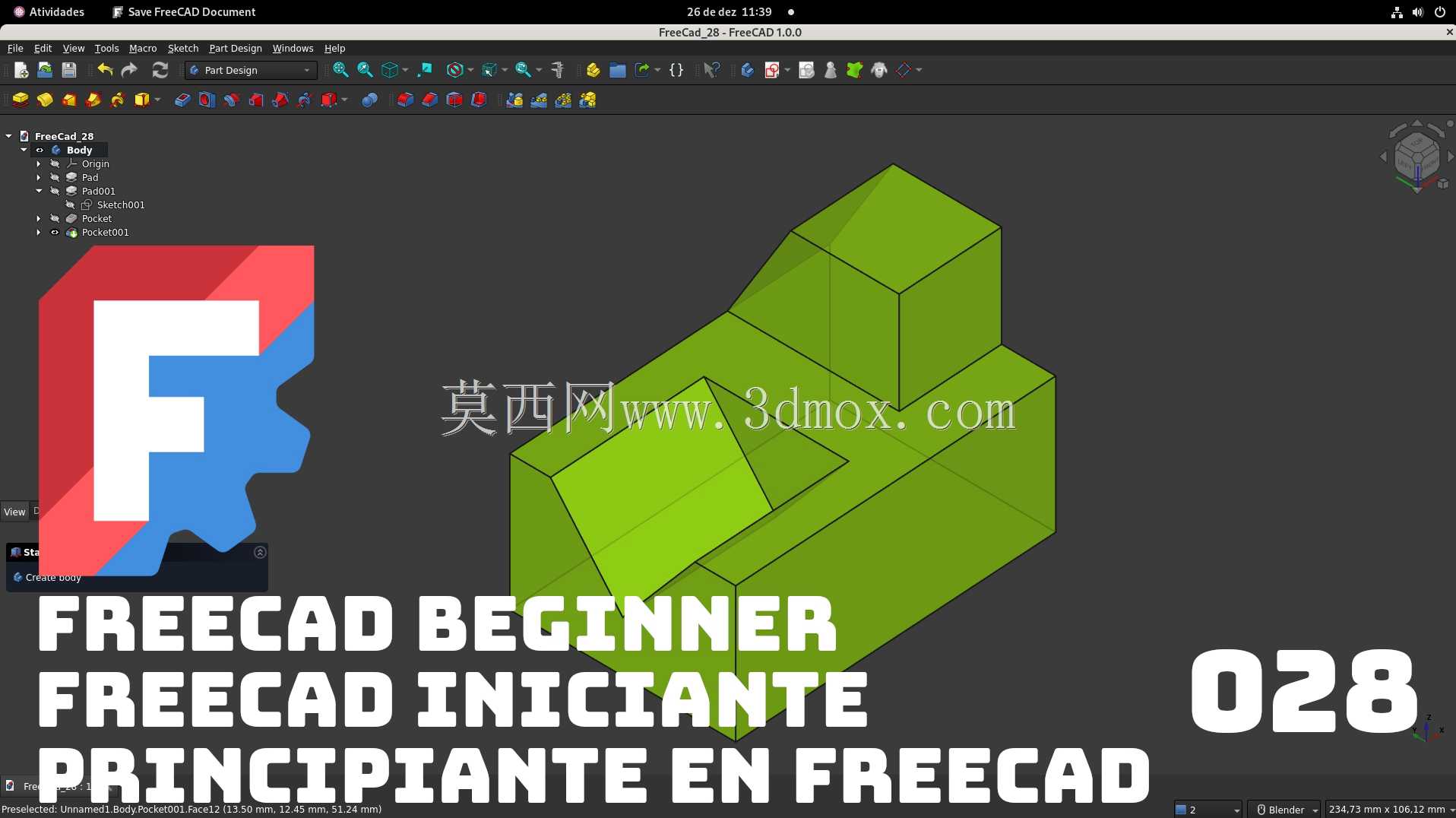

　　本次建模实例以基础几何块体的组合拼接为核心，面向刚接触三维建模的工程人员，通过简单特征的叠加、切除操作，熟悉三维建模环境下的草图绘制、特征拉伸、布尔运算等基础操作逻辑，这类基础练习是掌握复杂结构建模的必经阶段，所有操作逻辑完全可以迁移到工业零部件的实际设计工作中。从结构本身来看，该模型由多个不同尺寸的长方体块通过正交拼接组合而成，没有复杂的曲面特征，所有相邻面均为垂直或平行关系，建模过程中不需要处理曲面连续性、拔模斜度这类进阶特征，完全聚焦于基础特征的定位、尺寸约束、布尔合并的操作逻辑，适合用来熟悉建模软件的坐标系规则、视图切换、特征树管理等基础操作。

　　在实际工程场景中，这类块体组合的建模思路广泛应用在变压器铁芯叠片结构的初步方案排布、机柜内部安装支架的占位设计、工装夹具的基体框架概念设计等环节——很多工业设备的初始方案阶段，不需要细化到倒角、安装孔这类细节特征，先用基础块体搭建整体空间布局，确认各部件的安装边界、空间干涉情况，再逐步细化细节，能大幅提升方案迭代的效率。从设计思路层面，这个练习模型的搭建遵循从下到上、从主到次的建模逻辑：先确定底部最大的基体块的长宽尺寸，作为整个结构的定位基准，后续所有附加块体的位置都以基体的三个基准面为参照添加尺寸约束，避免特征之间出现无参照的悬空定位，这也是工业零部件建模必须遵守的基准原则——如果建模过程中随意选择临时面作为参照，后续修改某一个特征尺寸时，很容易出现特征报错、位置偏移的问题，直接影响整个模型的可编辑性。

　　关于外形尺寸与安装边界，这类基础练习模型虽然没有标注实际工程尺寸，但建模过程中需要刻意养成规范的尺寸标注习惯：所有块体的长宽高参数都要赋予明确的数值，相邻块体的贴合面要设置重合约束，不能出现肉眼看似贴合、实际存在微米级间隙的情况，这类问题在后续导出STL格式进行3D打印、或者导入装配体做干涉检查时，会直接导致打印失败、干涉检查误报等问题。在功能特性层面，这个练习模型虽然没有实际的工业功能，但覆盖了三维建模最常用的几类操作：草图绘制时的矩形绘制、尺寸约束、几何约束，特征操作里的凸台拉伸、布尔合并，视图操作里的等轴测视图切换、显示模式切换，这些操作的熟练度直接决定了后续复杂零件建模的效率。很多刚入行的结构设计人员容易跳过这类基础练习，直接去做复杂的曲面、装配设计，结果往往是因为基础操作不熟练，在简单的特征定位、约束添加环节浪费大量时间，甚至出现建模逻辑混乱、模型无法修改的问题。在实际的变压器结构设计工作中，哪怕是复杂的铁芯夹件、安装支架，拆解到最后也是大量基础块体、孔位、倒角特征的组合，只要把基础特征的操作逻辑练扎实，面对复杂结构时只需要按照基准先行、先主后次的原则逐步拆解，就能高效完成建模工作。

　　做这类基础练习的时候，还要刻意养成规范的特征命名习惯，不要用软件默认的“凸台1”“拉伸2”这类无意义的名称，要根据特征的功能给每个特征命名，比如“基体块”“上部凸块”“侧方定位块”，这样后续修改模型、或者其他工程师接手修改的时候，能快速找到对应的特征，提升团队协作的效率。另外，建模过程中要随时关注特征树的顺序，合理安排特征的创建顺序，比如先做整体基体，再做附加凸块，最后做切除特征，不要随意拖拽特征顺序，避免出现特征生成失败的问题。这类基础块体建模的练习，本质上是在训练建模者的空间定位能力和逻辑思维能力，工业三维建模不是简单的把二维图纸翻成三维模型，而是要在建模过程中考虑后续的加工工艺、装配关系、修改便利性，这些思维习惯都是在一次次基础练习中逐步养成的。
