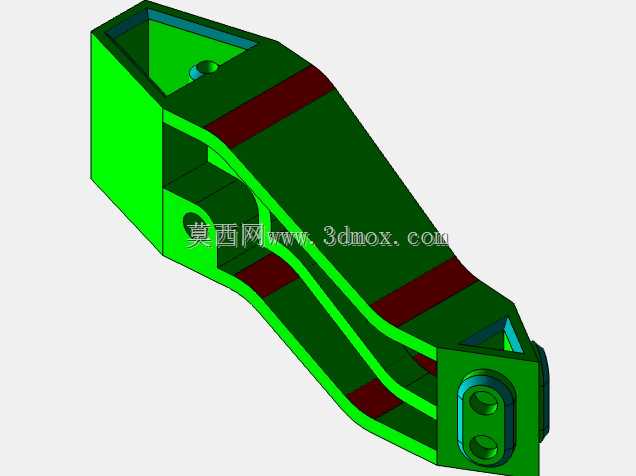

CSWP认证练习用异形支撑结构件

　　该异形支撑结构件是面向CSWP技能认证练习设计的典型机械构件，其应用场景覆盖机械结构设计技能考核、三维建模能力实操训练、装配配合逻辑验证等多个工程训练场景，可作为结构设计从业者校验自身建模精度、特征构建逻辑、装配约束合理性的实操载体，也可用于企业内部结构设计岗位的技能摸底测试，帮助设计人员快速熟悉复杂异形构件的建模思路与工程化考量逻辑。从实际用途来看，该构件属于典型的铰接式支撑连接部件，在实际工业场景中可作为小型工装夹具的摆动支撑臂、自动化设备的连杆传动构件、检测设备的定位支撑件使用，能够在小载荷往复摆动的工况下实现两个相对运动部件之间的力传递与位置约束，其两端的铰接孔结构可配合销轴实现与相邻构件的转动连接，中间的镂空减重结构在保证构件整体刚性的前提下降低了自身重量，适配需要频繁往复动作的轻载传动场景。

　　从功能特性来看，该构件采用一体化成型的结构设计，整体为变截面异形梁结构，两端的铰接安装位设置有同轴度要求较高的通孔结构，孔位周边做了局部加厚处理，能够承受铰接位置的集中应力，避免往复摆动过程中出现孔位变形、开裂等失效问题；构件主体的侧壁设置有等距分布的加强筋结构，筋条沿构件的受力方向延伸，能够在不显著增加壁厚的前提下提升构件的抗弯曲、抗扭转性能，中间区域的镂空设计既减少了材料用量，也为相邻构件的运动预留了足够的避让空间，避免装配后出现运动干涉问题。

　　从设计思路来看，该构件的建模过程完全遵循CSWP认证的考核逻辑，从基础草图绘制开始，首先确定两端铰接孔的中心距作为核心尺寸基准，再通过多截面实体、筋特征、切除拉伸等常用建模特征逐步构建整体外形，建模过程中需要重点关注各个特征之间的父子关系、尺寸约束的合理性、几何公差的隐含要求，比如两端铰接孔的平行度要求、安装面的平面度要求、筋条与主体壁面的过渡圆角处理等，这些细节都是实际工程设计中需要重点考量的内容，也是技能认证中重点考察的建模能力点。

　　在外形尺寸与安装边界方面，该构件整体为长条形异形结构，长度方向的核心尺寸为两端铰接孔的中心距，宽度方向的最大尺寸位于两端的铰接安装位，中间段的宽度沿受力方向逐步收窄，安装时需要注意两端铰接孔的轴向伸出长度，预留足够的销轴安装空间，同时要确认中间镂空区域的尺寸能够满足相邻运动构件的摆角范围，避免工作过程中出现碰撞干涉；构件的安装面均设置有合适的倒角与圆角过渡，既能够去除加工过程中的锐边毛刺，也能够降低应力集中系数，提升构件的疲劳寿命。在实际建模练习过程中，设计人员需要重点关注各个特征的构建顺序，优先绘制基准草图确定核心安装尺寸，再逐步添加主体结构、加强筋、减重孔等辅助特征，最后完成圆角、倒角等工艺特征的处理，建模过程中要保证所有尺寸都具备明确的约束，避免出现过定义或者欠定义的草图，同时要结合实际加工工艺的要求，合理设置壁厚、圆角半径等参数，保证设计出的构件既满足功能要求，也具备可加工性。
