PATLITE长杆三色警示灯塔结构设计

　　这款杆装式三色警示灯塔，是面向工业生产现场设备状态可视化提示开发的标准警示部件，目前广泛应用在自动化产线、单机加工设备、物流分拣系统、仓储自动化设备的状态提示场景中，能够在嘈杂的生产车间内，通过不同颜色的光信号快速向现场操作人员传递设备的运行、待机、故障三类核心状态，避免操作人员因现场噪音干扰无法及时获取设备状态信息，减少设备异常停机后的响应滞后问题。

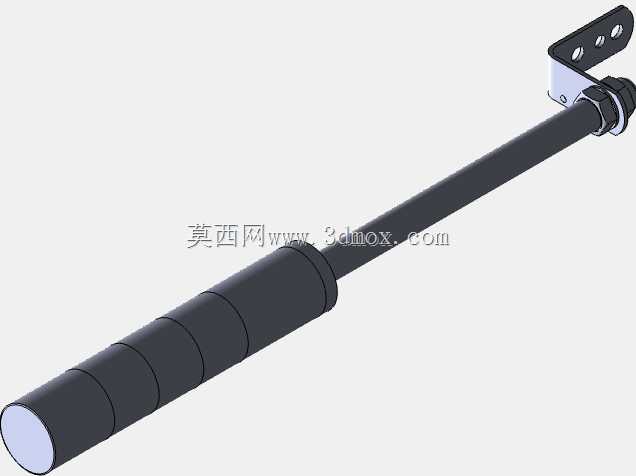

　　从实际安装适配的角度看，这款警示灯塔采用侧装L型固定支架设计，支架上预留了三个等距排布的安装孔位，能够兼容目前工业现场常用的M4、M5规格的安装螺栓，既可以直接固定在设备机架的铝型材端面，也可以通过转接板安装在设备控制柜的顶部、侧面，甚至可以根据现场视线需求调整安装高度，长杆结构的设计能够让警示灯的发光段高出设备本体的遮挡范围，确保车间内不同方位的操作人员都能清晰观察到灯体的状态信号，避免被设备的钣金护罩、物料架等结构遮挡视线。

　　产品的功能设计上，采用三段式分层发光结构，每一段对应一种独立的信号颜色，分别对应设备正常运行、待料待机、故障报警三类常见的设备状态，灯体外壳采用磨砂哑光的工程塑料材质，既能够保证光线均匀发散，避免强光直射造成操作人员眩目，又能具备基础的耐油污、抗粉尘能力，适配车间内多切削液、多金属粉尘的复杂使用环境。灯体与安装杆之间采用螺纹锁紧结构，安装时可以根据现场的安装面角度，调整灯体的朝向，确保发光面正对人员主要通行的观察方向，不需要额外加工定制转接结构。

　　从三维建模的设计思路来看，这款模型还原了实物的全部装配关系，固定支架与安装杆之间采用六角防松螺母锁紧，能够避免设备运行过程中的振动导致支架松动、灯体偏转；长杆部分做了等直径的光杆设计，没有多余的凸起结构，既方便现场布线时将供电线缆从杆体内部穿过，实现隐藏式布线，避免线缆外露被现场的工件、工装剐蹭破损，也能减少杆体表面的积尘，降低日常清洁维护的工作量。灯体尾部的端盖做了圆弧过渡处理，没有尖锐的棱角，避免人员在设备周边走动时被磕碰划伤。

　　在安装边界的尺寸把控上，这款警示灯塔的整体长度适配中小型设备的安装需求，安装后从固定面到灯体顶端的伸出长度不会过长，避免在设备周边有吊装作业时被吊具、工件剐蹭，同时灯体的直径控制在合理范围内，不会占用过多的设备顶部安装空间，给设备的其他走线、散热结构预留足够的布置位置。固定支架的折弯角度经过优化，能够保证安装后灯体保持竖直向上的状态，即使安装面存在小角度的倾斜，也可以通过支架上的安装孔间隙做小范围的角度微调，确保灯体的发光信号覆盖范围符合设计预期。

　　在实际的设备选型配套中，这类警示灯塔通常会和设备的PLC控制系统直接连接，通过不同的输出点位控制对应颜色灯段的点亮、闪烁状态，部分场景下还可以搭配蜂鸣器配件实现声光同步提示，但这款基础款杆装灯塔的结构预留了标准的接线接口，不需要对灯体结构做二次修改就可以拓展配套功能。建模过程中对各个配合面的公差做了合理预留，比如支架与杆体的配合间隙、螺母的锁紧行程都按照实际五金件的装配标准做了还原，结构工程师在做设备整体布局设计时，可以直接调用这个模型完成装配干涉检查，不需要重新测绘建模，能够大幅缩短设备电气外装部件的设计周期。

　　考虑到工业现场的长期使用需求，灯体的外壳壁厚做了均匀化设计，既不会因为壁厚过薄导致结构强度不足，受到轻微碰撞就开裂损坏，也不会因为壁厚过厚造成材料浪费、灯体透光性下降。安装支架采用钣金折弯结构，折弯处做了圆角处理，避免应力集中导致支架在长期振动环境下出现断裂问题，支架表面的处理工艺适配工业场景的防锈需求，即使在有一定湿度的车间环境下长期使用，也不会轻易出现锈蚀脱落的问题。
