板端直插式USB B型母座接口结构

项目分类:通用五金配件 发布时间:2025-01-01 ID:876522
  • 板端直插式USB B型母座接口结构
  • 板端直插式USB B型母座接口结构

  在工业控制板卡、老式打印外设、嵌入式开发板、专业音频设备的板级互连场景中,USB B型母座是应用周期极长的一类板端接口,和消费电子端迭代极快的Type-C、Micro USB接口不同,这类接口从USB规范普及初期就锁定了外设端的连接定位,核心优势在于接口咬合深度足够,公头插入后的侧向抗晃动能力远优于早期的USB A型公对母连接,在需要频繁插拔调试、设备长期固定摆放的工业场景下,能有效减少接口松脱、接触不良的故障概率。

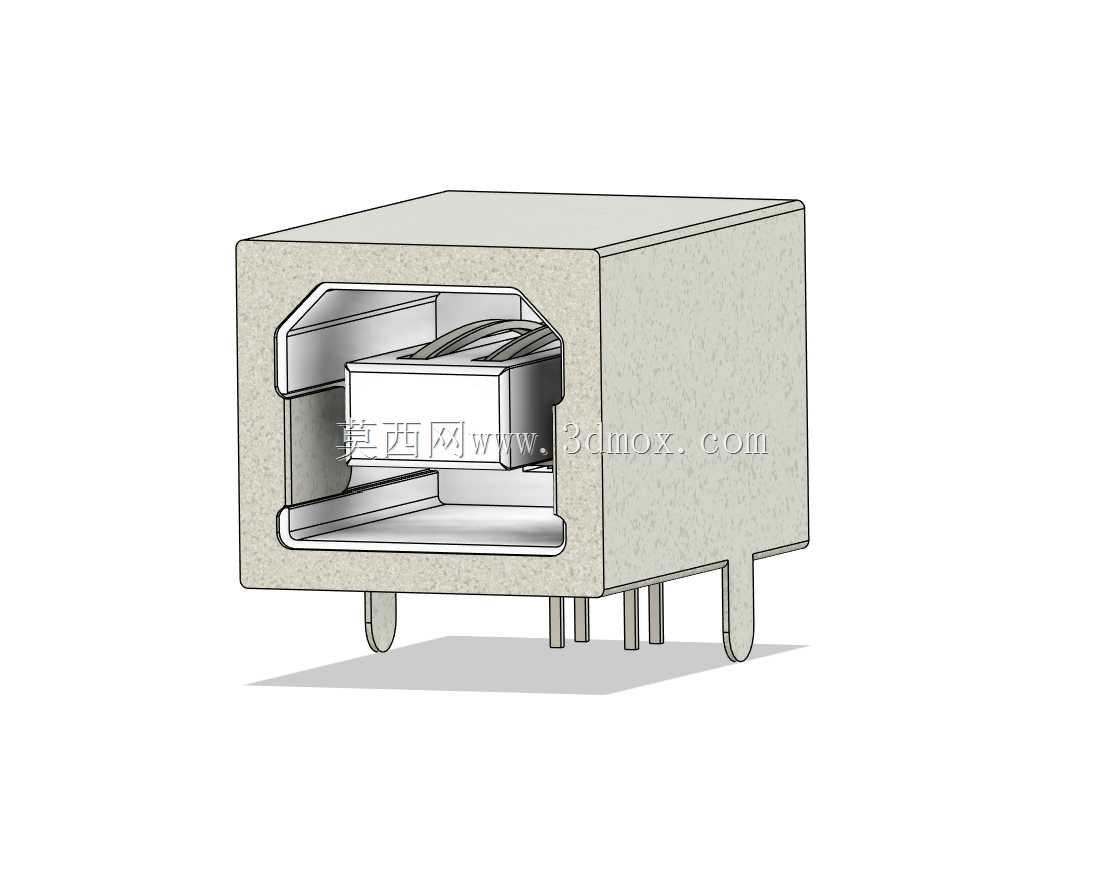

  从结构设计逻辑来看,这款直插式USB B型母座采用了塑壳全包式的金属屏蔽框架,外围的灰白色塑壳采用耐高温的DAP材质注塑成型,包裹住内部的金属接触弹片与屏蔽壳体,一方面在波峰焊工序中能耐受260摄氏度以上的高温冲击,避免塑壳融化变形导致针脚偏移,另一方面塑壳的定位凸台可以在PCB layout阶段直接匹配板上的开孔尺寸,装配时不需要额外的治具定位,直接将插针对准PCB过孔插装即可,插装后塑壳底部和PCB板面贴合,能承受公头插入时的垂直下压力,不会出现针脚弯折的问题。

  接口内部的接触弹片采用磷青铜材质冲压成型,表面镀镍打底后镀金处理,接触电阻控制在30毫欧以内,能保证USB2.0规范下的差分信号传输稳定性,弹片的弯折角度经过反复校准,公头插入时的插拔力控制在15N到30N之间,既不会因为插拔力过松导致设备移动时接口松脱,也不会因为插拔力过大导致用户插拔困难。内部的金属屏蔽罩采用马口铁冲压折弯成型,和塑壳通过卡扣结构固定,尾部伸出的四个固定插脚长度略长于信号针脚,过波峰焊时固定脚先上锡,能将整个母座牢牢固定在PCB板上,承受公头插拔时的侧向扭力时,不会出现针脚脱焊的问题。

  从安装边界尺寸来看,这款母座的板上占用投影尺寸为14mm×16mm,塑壳高度距离PCB板面为13.5mm,四个固定插脚分布在塑壳底部的四个角位置,信号针脚为标准的4Pin排布,针脚间距为2.54mm,完全匹配通用的PCB设计封装库,不需要单独绘制封装就能直接调用。接口的开口端朝向板边方向,开口距离板边的预留距离只需要1mm即可,不会和机箱上的接口开孔产生干涉,机箱开孔尺寸只需要按照12mm×8mm的矩形开孔,就能让公头顺利插入,开孔公差控制在±0.2mm范围内即可,不需要过高的机加工精度。

  在实际选型应用中,这类母座常被用在Arduino开源开发板、工业USB数据采集卡、台式打印机、外置DAC解码器、老式扫描仪等设备的主板上,相比贴片式的USB B母座,直插式的结构焊接强度更高,在工业现场的复杂振动环境下,接口的使用寿命能达到10000次插拔以上,完全满足工业设备的全生命周期使用需求。设计过程中需要注意,母座的金属屏蔽罩需要在PCB上预留单独的接地焊盘,焊接时将屏蔽罩和PCB的保护地连通,能有效抑制外部电磁干扰对USB信号的影响,避免出现数据传输丢包、设备识别失败的问题。另外塑壳两侧的定位柱需要和PCB上的定位孔紧密配合,定位孔直径比定位柱大0.1mm即可,过大会导致焊接后母座出现偏移,公头无法顺利插入。

  很多结构工程师在做板卡设计时容易忽略接口的插入深度,这款母座的公头插入深度为6.2mm,设计机箱面板和PCB之间的间距时,需要预留至少8mm的空间,避免公头插入后尾部顶到面板内侧,导致接口无法完全插合。另外母座底部的插脚伸出PCB背面的长度控制在2mm以内,焊接后切脚处理不会影响背面的元器件排布,适合在双面布局的PCB板上使用。和同类型的贴片母座相比,直插式的结构不需要做回流焊的钢网开孔设计,对于小批量打样的项目来说,手工焊接也能保证焊接质量,不会出现贴片偏移、虚焊的问题。
