垂直型Micro HDMI接口转接适配结构

　　在嵌入式开发板、紧凑型影音设备、工业视觉采集终端这类空间极度受限的应用场景里，常规直出式HDMI接口往往会因为线材弯折半径、周边器件排布干涉的问题，无法完成可靠的视频信号传输连接，垂直转向的Micro HDMI适配结构正是为解决这类空间矛盾设计的转接部件。从实际使用场景来看，这类转接件常被用在树莓派类开发板、小型工业相机、便携高清录制设备上，当设备主板的Micro HDMI接口贴板平行布置时，直插线材会向外突出30mm以上的距离，不仅容易在设备安装进机柜、防护外壳时出现线材挤压，还可能因为外力磕碰导致接口焊盘脱落，垂直转向的结构可以把出线方向调整为与主板板面垂直，大幅压缩接口外侧的占用空间，适配紧凑安装的需求。

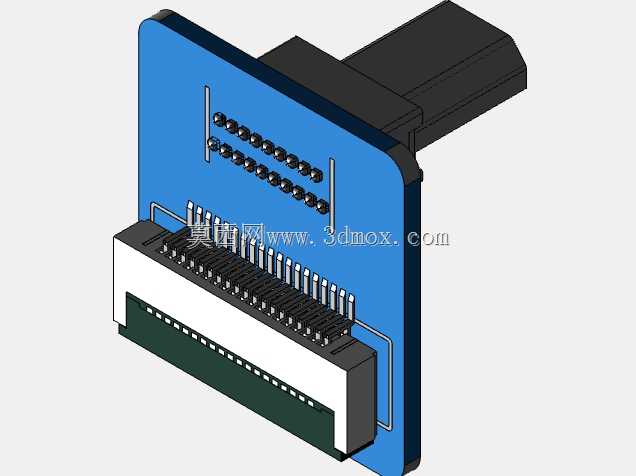

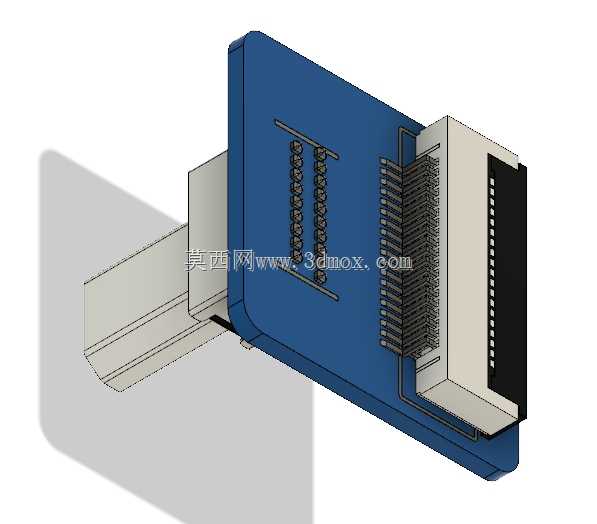

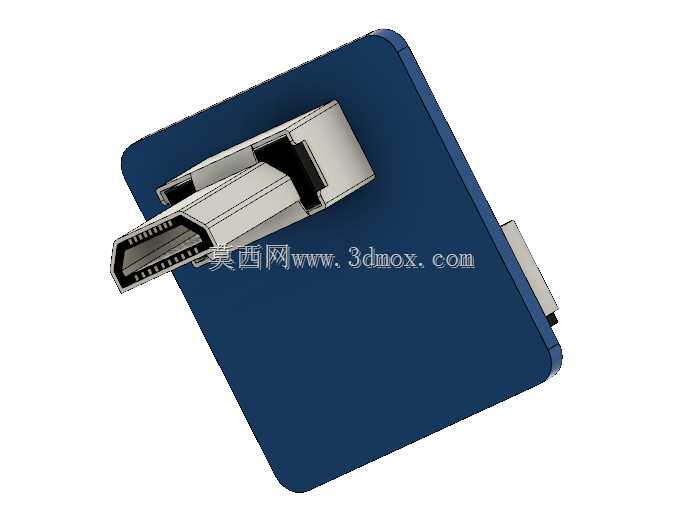

　　从功能特性上看，这款适配结构采用板对板对接的设计逻辑，一端是标准Micro HDMI公头，触点排布完全符合HDMI协会规范的19pin定义，引脚间距、插合深度都做了公差匹配，公头金属外壳做了卷边强化，避免多次插拔后出现外壳变形导致的插接松动；另一端是对应引脚定义的焊盘区域，可以直接焊接在设备主板的对应焊盘上，也可以通过板间连接器实现可拆卸连接，中间的转接PCB采用四层板设计，差分信号走线做了等长处理，阻抗控制在100Ω±10%的范围内，能够满足HDMI 2.0版本以下的1080P@60Hz、4K@30Hz信号传输要求，不会因为信号反射、串扰出现画面闪屏、丢帧的问题。

　　设计思路上，这款转接件优先考虑了安装边界的适配性，整体转接板的厚度控制在1.2mm，公头突出板面的垂直高度仅为14.5mm，转接板的外形轮廓做了切角处理，避开主板上常见的电容、接插件安装位，公头外侧的金属屏蔽罩与转接板的接地焊盘直接连通，能够减少外界电磁信号对高速视频信号的干扰，同时屏蔽罩的两侧预留了0.8mm的固定焊片，可以在焊接时将屏蔽壳与主板地牢固连接，提升接口的机械强度，应对频繁插拔的受力需求。在引脚排布上，电源、接地引脚被布置在转接板走线的外侧，高速差分对集中在板件中间区域，走线长度差控制在5mil以内，避免信号传输时出现时序偏差，转接板的边缘预留了两个直径2mm的定位孔，可以在设备组装时通过塑料定位柱或者螺丝将转接板与主板做辅助固定，减少公头部位的受力传递到焊盘上。

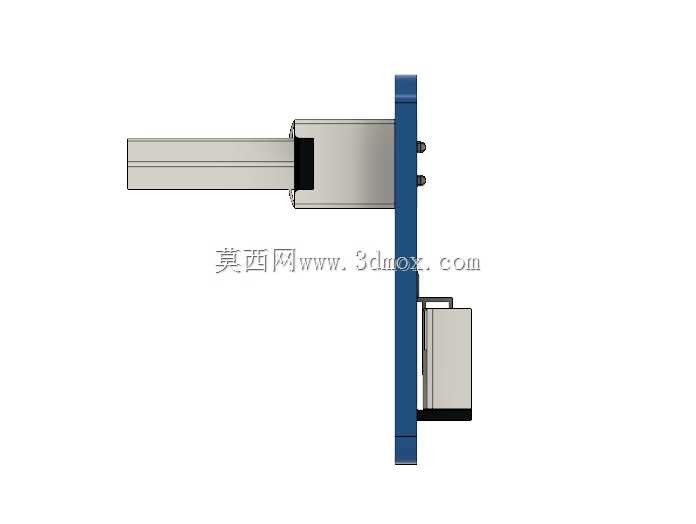

　　从安装边界来看，这款垂直转接件在完成焊接安装后，垂直于主板方向的总高度为15.7mm，平行于主板方向的占用尺寸为23mm×19mm，不会超出常见开发板、工业相机的侧边安装边界，公头的插入口朝向与主板板面垂直，线材插入后出线方向平行于主板板面，线材的弯折半径可以控制在10mm以内，不会因为线材弯折导致信号传输中断。在实际选型适配时，需要确认主板上Micro HDMI接口的焊盘封装与转接件的焊盘位置完全匹配，同时要注意转接板安装后与周边器件的安全距离，尤其是高压电容、散热片这类部件，需要预留至少1mm的绝缘间隙，避免出现短路或者散热干涉的问题。对于需要频繁插拔HDMI线材的应用场景，还可以在转接板的定位孔处增加绝缘固定柱，进一步提升结构的连接可靠性，避免多次插拔后焊盘出现虚焊、脱落的问题。
