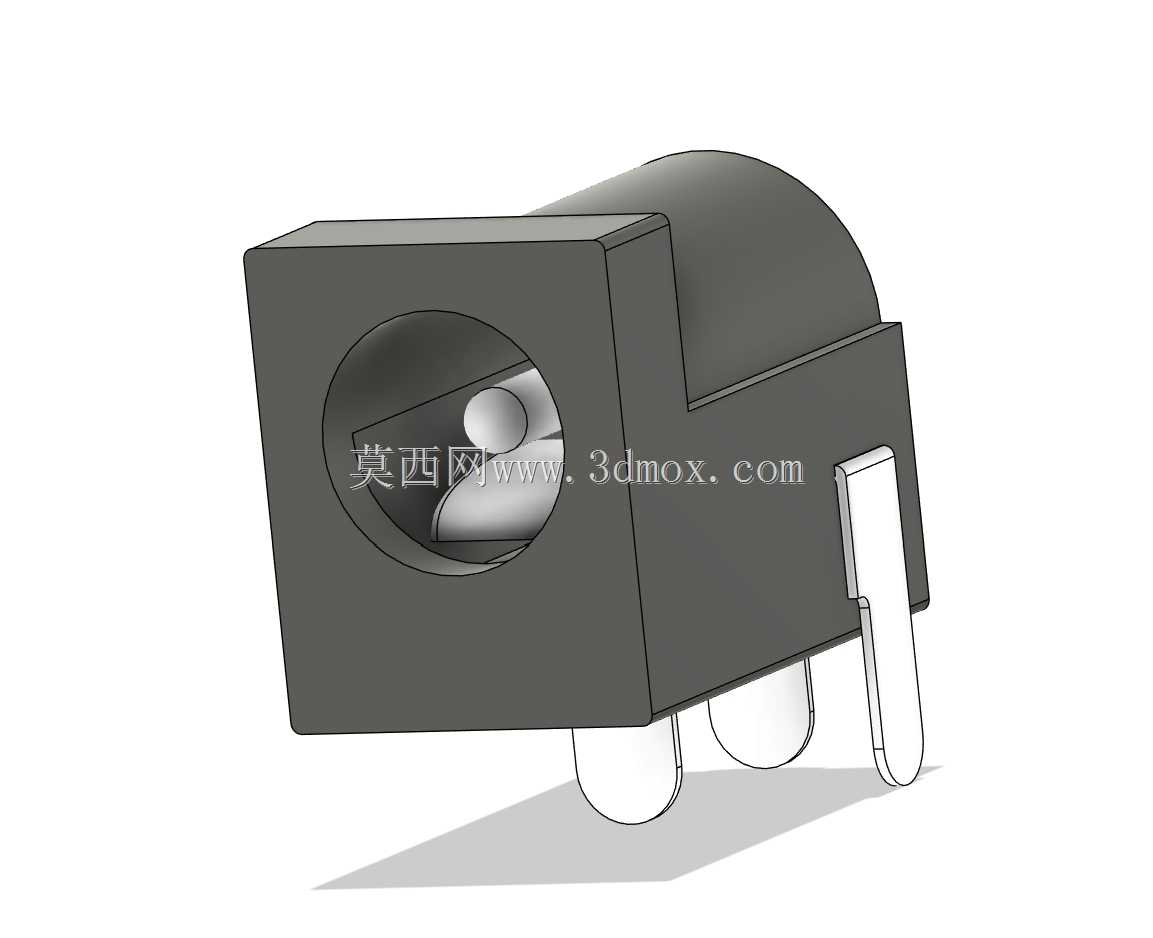

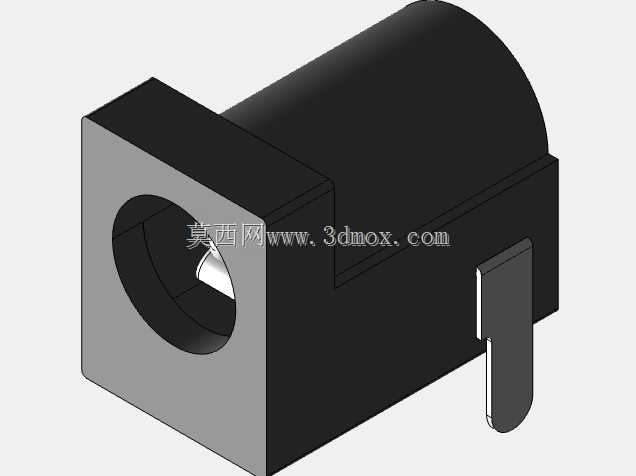

5.5x2.1规格卧式直插直流电源母座

项目分类:变压器/电感器 发布时间:2025-01-01 ID:876420
  • 5.5x2.1规格卧式直插直流电源母座
  • 5.5x2.1规格卧式直插直流电源母座

  在低压直流供电的各类电子设备、开发板、小型工控终端的结构设计环节,板载电源输入接口的选型与适配,直接决定了设备供电链路的可靠性与装配效率,这款5.5mm×2.1mm规格的桶形直流母座,是目前低压直流输入场景应用覆盖最广的接插件类型之一。从实际应用场景来看,这类接口常见于开源硬件开发板、小型桌面外设、家用小型电子设备、低压工控传感模块的供电输入端,既可以作为设备内置电源板的外接输入端口,也可以作为独立供电模块的输出转接端口,适配市面上绝大多数同规格的公头直流电源线,无需额外定制转接线材就能完成供电链路的搭建。

  从产品功能特性来看,这款母座采用卧式直插的安装结构,三个插脚分别对应电源正极、负极与固定引脚,其中两个供电插脚负责电流传输,额外的固定插脚在焊接到PCB板后能够分担接口受到的插拔外力,避免长期插拔后焊盘脱落导致的接触不良问题。接口内部采用弹性接触结构,公头插入后内部的弹性触点会紧密贴合公头外壁与中心针,保证大电流传输时的接触稳定性,不会因为轻微晃动出现供电中断的情况,接口外围的绝缘壳体采用耐高温工程塑料材质,能够耐受波峰焊、回流焊过程中的高温环境,不会出现壳体变形、触点移位的问题。

  在设计思路上,这款母座的结构完全围绕板载安装的空间约束与使用可靠性展开,卧式安装的结构高度远低于立式直插母座,能够适配外壳内部空间高度有限的薄型设备,不会因为接口高度过高导致外壳无法合盖。接口的插脚间距遵循通用PCB设计的孔位规范,结构工程师在绘制PCB封装时可以直接套用标准孔位参数,无需反复调整孔位间距与孔径大小,能够有效缩短硬件开发的周期。接口前端的桶形插孔做了导向倒角处理,公头插入时不需要完全对准就能顺利滑入插孔内部,能够降低用户日常插拔时的对位难度,减少暴力插拔对接口造成的结构损伤。

  从外形尺寸与安装边界来看,这款母座的主体外形为方块状结构,插孔端面到PCB安装面的水平伸出长度控制在常规板载接口的通用尺寸范围内,结构设计时在外壳上预留的接口开孔只需要按照插孔外径匹配常规圆形开孔即可,不需要额外加工异形避让结构。三个插脚的伸出长度适配常规1.6mm厚度的PCB板,焊接后插脚穿出PCB的长度刚好满足焊锡浸润的要求,不会因为插脚过长导致焊盘之间连锡,也不会因为插脚过短导致焊接强度不足。母座安装到PCB上之后,主体底部与PCB板面之间预留了微小的间隙,能够避免焊接时助焊剂残留堆积在壳体与PCB的缝隙之间,降低长期使用后绝缘下降的风险。

  在实际选型适配过程中,这类母座的额定电流参数能够满足绝大多数12V及以下电压等级的低压设备供电需求,不需要额外考虑载流不足的问题,同时其通用的规格参数能够兼容市面上存量极大的直流电源适配器,设备量产时不需要额外搭配专用电源线材,能够有效降低整机的物料成本与供应链管理难度。对于三维建模从业者而言,这款母座的模型细节完整还原了插脚位置、壳体倒角、内部触点结构等关键装配特征,导入到整机装配模型中后可以直接用来检查接口与外壳开孔的干涉情况,验证PCB布局时接口与周边元器件的安全距离,避免开模后才发现接口与周边结构存在干涉的问题,有效减少结构设计阶段的反复修改次数。
