贴片式铝电解电容CS-47 25V三维结构

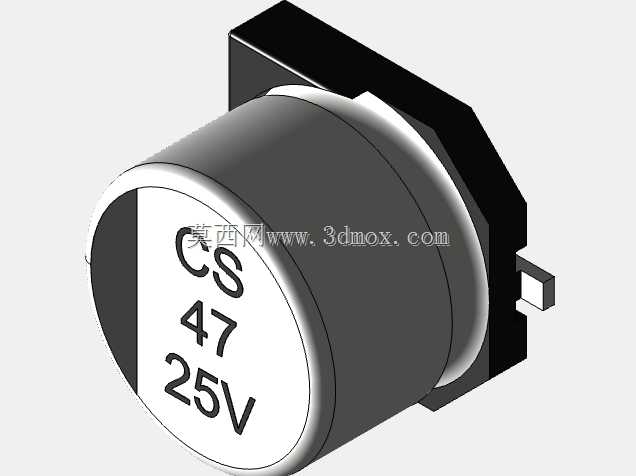

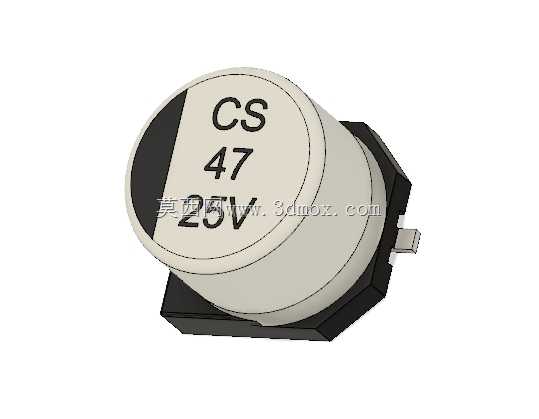

　　做消费类电子控制板布局的工程师，大概率都跟这类贴片铝电解电容打过交道，这次还原的CS-47 25V规格电容模型，完全是按照量产贴片封装的实际装配边界来做的，没有做多余的艺术化修饰，所有结构细节都对应SMT回流焊工艺的实际要求。先从安装端说起，底部的黑色塑封基座是整个元件的承托结构，两个引出焊端完全按照标准SMD焊盘尺寸做了公差预留，焊端的伸出长度、基座的厚度都匹配常规0.1mm厚度钢网的锡膏印刷量，做PCB布局的时候直接调用这个模型，就能提前规避焊盘间距不足、元件与周边接插件干涉的问题，不用等打样回来才发现元件高度超过结构件的预留空间。很多新手建模的时候容易忽略电容顶部的极性标识，这个模型上的黑色半圆标记完全对应量产元件的极性印刷位置，做装配动画或者生产作业指导书配图的时候，能直接用来标注极性方向，避免产线接反电容导致上电爆件的问题。顶部的印字区域做了和实物一致的凹陷质感，字符的排版比例也和市售主流品牌的同规格电容对齐，不是随便贴个平面贴图应付，做产品渲染图的时候能直接体现物料的真实质感，不用后期再PS调整标识位置。

　　从功能特性来说，47μF容量、25V耐压的规格，是低压直流回路里最常用的滤波配置，不管是Arduino开源控制板的电源输入端口，还是小型传感器模组的供电稳压端，都会用到这个参数的电容，它的作用就是把整流后的脉动直流里的纹波滤平，当负载瞬间需要大电流的时候快速释放储存的电荷，避免主控芯片因为电压骤降复位。很多人做板级布局的时候只看 datasheet 里的标称尺寸，忽略了电容本体的注塑拔模斜度，还有顶部封边的凸起厚度，这个模型把这些容易被忽略的工艺细节都做了还原：铝壳侧壁的微小斜度是冲压成型工艺必然留下的特征，底部和塑封基座结合的位置做了卷边收边的结构，不是简单的圆柱加方块拼接，做结构干涉检查的时候，这些细节能帮你提前发现0.2-0.3mm的微小间隙问题，别小看这点间隙，消费类电子产品的内部空间都是按0.1mm级抠的，差一点就会导致外壳扣合不严。

　　再说说设计思路，做这个模型的时候没有追求过度的细节冗余，比如内部的电解纸卷绕结构就没有做出来，毕竟对于板级布局、结构验证的场景来说，外部装配边界才是核心需求，把内部结构做出来反而会导致模型文件过大，拖慢整板装配的运行速度；但所有和装配相关的尺寸都卡得很严：本体直径、总高度、焊端的中心距、塑封基座的长宽尺寸，都和市售主流品牌的公模封装尺寸一致，不管是做电源类产品的BOM选型展示，还是做SMT产线的贴装程序模拟，这个模型都能直接用。

　　实际应用场景里，这类电容经常布置在PCB板的电源输入口、DC-DC转换芯片的输出端，布局的时候要注意和周边大功率电阻、整流二极管的距离，因为电容的塑封基座长期在高温环境下会加速老化，模型里把基座的实际外轮廓做了准确还原，做热仿真的时候可以直接选中这个模型设置材料参数，不用再重新绘制轮廓。还有个容易被忽略的点，就是这类贴片电容的顶部不是完全平的，铝壳封边的位置有一圈微小的凸起，做产品内部的绝缘片设计的时候，要考虑这个凸起的高度，不能按标称的总高度直接算间隙，不然绝缘片压在凸起上会长期受力，导致绝缘层破损，这个模型里把这个封边凸起的弧度也做了还原，能帮设计人员提前算准安全间隙。
