DIN导轨安装式电源适配外壳结构设计

　　在工业控制柜、楼宇配电盘、小型自动化设备的内部布线场景里，DIN导轨安装的电气配件始终是装配环节的核心选型对象，这类配件不需要额外打孔固定，仅靠标准导轨卡扣就能完成快速装拆，后期维护换件的效率远高于螺丝固定式结构。本次设计的这款适配结构，核心是为45.5x45.5mm切口的电源类器件提供导轨安装承载，适配市面上通用的TS35标准DIN导轨，也就是行业内常说的35mm宽电气安装导轨，这也是目前工控柜内使用覆盖率最高的导轨规格。

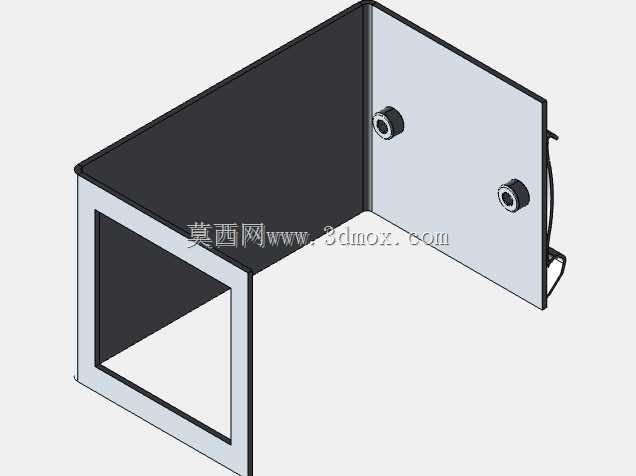

　　从结构设计逻辑来看，整个外壳采用弯折钣金拼接的思路，主体为三面围合的腔体结构，一侧预留开口用于嵌入对应尺寸的电源变压模块，开口的内边尺寸严格匹配45.5x45.5mm的器件切口公差，单边预留0.2mm的装配间隙，既不会因为间隙过大导致器件晃动，也不会因为间隙过小造成装配卡滞。腔体的正面面板上预留了两个线缆穿装孔位，孔位的位置对应内部器件的接线端子区域，穿线孔边缘做了翻边钝化处理，避免穿线时割破线缆绝缘层，同时可以搭配防水格兰头实现进线端的密封防护，满足多尘、轻度潮湿的工业现场使用要求。

　　安装侧的结构设计充分考虑了DIN导轨的装拆便利性，背部的卡扣结构采用弹性卡接设计，装配时只需要将卡扣上侧挂住导轨上沿，向下按压就能让卡扣下沿自动卡入导轨下沿，拆卸时用一字螺丝刀撬动卡扣下端的解锁拨片就能轻松取下，不需要把整段导轨的其他配件拆下来，非常适合柜内密集布线场景下的维护操作。整个腔体的内部空间做了分区设计，靠近接线孔的区域预留了接线弯折的空间，避免线缆过度弯折导致线芯断裂，腔体底部预留了两个M3的螺丝柱，用于固定内置的电源变压模块，螺丝柱的高度经过精确计算，保证模块装入后面板和器件表面齐平，不会出现凸起或者凹陷的情况。

　　从实际使用场景出发，这类适配结构主要用于小型电源转换模块的导轨式安装，常见于PLC控制柜内的辅助电源供电、传感器组网的信号变送模块安装、小型工控设备的内置电源固定等场景，相比直接用螺丝把模块固定在柜板上，导轨安装的方式可以让柜内布线更整齐，同一导轨上可以并排安装多个同规格的适配模块，方便后期扩容或者更换不同功能的电气器件。设计过程中也充分考虑了不同品牌同尺寸模块的兼容性，比如常见的温控器、小型继电器组、信号隔离器等只要是45.5x45.5mm切口尺寸的器件，都可以装入这个外壳实现导轨安装，不需要针对每个器件单独设计安装支架。

　　外形尺寸方面，整个外壳的宽度和深度完全匹配内置模块的尺寸，不会额外占用过多的柜内空间，外壳的板材厚度选用1.2mm的冷轧钢板，表面做黑色喷塑处理，既有足够的结构强度，也能起到绝缘防锈的作用，面板部分采用浅灰色喷塑，和柜内其他常规电气配件的外观配色保持一致，不会显得突兀。在安装边界的校核上，设计时特意验证了相邻模块的安装间距，当多个同规格外壳并排安装在DIN导轨上时，相邻外壳之间的间隙控制在0.5mm，既不会因为热胀冷缩出现挤压变形，也不会浪费导轨的安装空间，每米导轨上最多可以安装近20个同规格模块，充分利用柜内的安装空间。

　　结构的细节处理上，所有的板材弯折处都做了R1的圆角过渡，避免锋利的钣金边缘划伤装配人员，面板和腔体主体采用卡扣加自攻螺丝的固定方式，不需要焊接，既降低了加工成本，也方便后期拆开外壳检修内部的器件。背部的导轨卡扣采用增强尼龙材质，既有足够的弹性保证卡接牢固，也有不错的耐老化性能，长期在柜内-10℃到60℃的温度环境下使用不会出现脆断的情况。接线孔的尺寸适配M12规格的电缆接头，能够满足常规电源线、信号线的穿入需求，如果有特殊的进线要求，也可以根据实际需要扩孔或者更换不同规格的接头。
