TB-COM40B电源变压器安装基座结构设计

　　在工业电气控制柜、分布式IO采集站点、小型自动化设备的电源回路搭建场景中，这类适配TB-COM40B规格的变压器安装基座是十分常见的配套结构件，很多刚入行的结构工程师在做柜内布局时，往往只关注变压器本体的功率参数，忽略配套安装基座的结构适配性，最后现场安装时才发现干涉、固定不牢、接线空间不足等问题，反而拖慢了整柜的装配进度。从实际使用场景来看，这类基座主要承担三个核心作用：一是为变压器本体提供可靠的机械固定支撑，避免设备运行过程中因为振动、拉扯导致变压器移位，甚至接线脱落引发电气故障；二是规整接线端的走线空间，让变压器一次侧、二次侧的接线能够顺着基座的卡槽排布，避免柜内走线杂乱，后期运维排查故障时不用反复梳理线束；三是提供绝缘隔离的物理边界，让变压器金属壳体与安装导轨、柜体内壁之间保持足够的安全爬电距离，满足低压电气柜的安规要求。

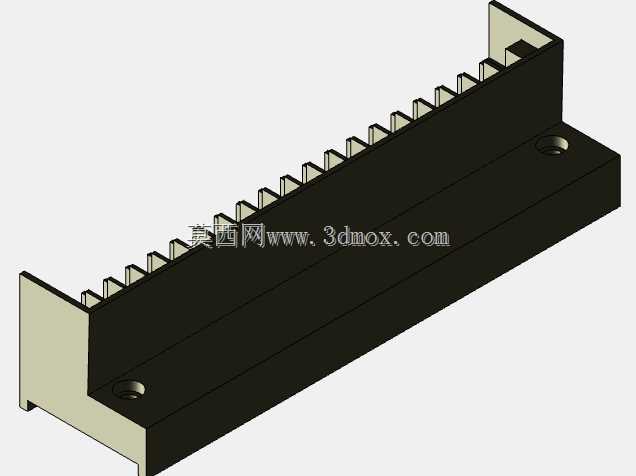

　　从结构设计的思路来看，这款基座采用了单侧带挡边的长条形槽型结构，挡边高度刚好匹配对应变压器的壳体厚度，装配时变压器可以顺着槽体滑入到位，不需要额外做对位调整，槽体底部预留的两个沉头安装孔，既可以用来穿螺丝直接固定在柜内安装板上，也可以适配标准DIN导轨的卡扣安装，两种安装方式兼容，能适配不同的柜内布局需求。很多工程师在建模时容易忽略沉头孔的深度参数，要是沉头深度做浅了，螺丝拧紧后头部会高出槽体底面，变压器滑入时就会被顶住，没法完全装配到位；要是沉头做深了，槽体底部的壁厚就会不足，长期受振动影响容易出现开裂的问题。基座侧边的等距齿状结构，不是为了装饰做的造型，而是用来对应接线端子的卡位，每个齿槽对应一个接线位，装配时端子排可以顺着齿槽卡入，不会出现横向移位，每个接线位的间距刚好符合低压电气的安全间距要求，避免相邻接线柱之间因为积灰、凝露出现爬电打火的问题。从安装边界尺寸来看，这款基座的长度方向刚好覆盖40B规格变压器的本体长度，两端不会长出太多占用多余的柜内空间，宽度方向预留了足够的接线操作空间，就算是用带绝缘护套的冷压端子，接完线之后也不会超出基座的宽度边界，不会和旁边安装的断路器、继电器等元件产生干涉。

　　槽体的侧壁厚度做了梯度设计，靠近安装孔的位置壁厚稍厚，提升固定点的结构强度，靠近齿槽的位置壁厚稍薄，一方面可以减少原材料的用量，另一方面也能给端子卡位提供适度的弹性，卡入端子的时候不需要太大的按压力，后期拆卸维护也更方便。在实际选型应用的时候，要注意这类基座的适配边界，它只对应特定安装尺寸的COM口式电源变压器，不能随意套用在其他功率等级的变压器上，要是变压器本体重量超过基座的承重上限，长期使用可能会出现槽体变形，导致固定失效。另外建模的时候要注意，基座内侧的挡边和槽体底面的垂直度要控制在合理公差范围内，要是垂直度超差，变压器装入后会出现倾斜，接线端就没法和齿槽的位置对齐，直接影响端子排的安装。

　　很多新手做这类结构件的时候，容易把表面做的过于复杂，加很多没必要的加强筋或者造型，实际上这类工业电气配件的结构越简洁，加工成型的良率就越高，装配时的出错概率也越低，毕竟在工业场景里，可靠、易装配、适配性强才是结构设计的核心诉求，多余的造型除了增加成本之外没有任何实际意义。还有一个容易被忽略的细节，就是基座的边角都做了小倒角处理，不是为了美观，而是避免装配的时候锋利的边角割破接线的绝缘层，也能防止安装人员操作时被划伤，这些细节在三维建模的时候都要考虑到，不能只做主体结构忽略这些工艺细节，不然加工出来的零件到了装配现场，很容易因为这些小问题影响整体的装配效率。
