工业级镜激光系统金属板防护装置

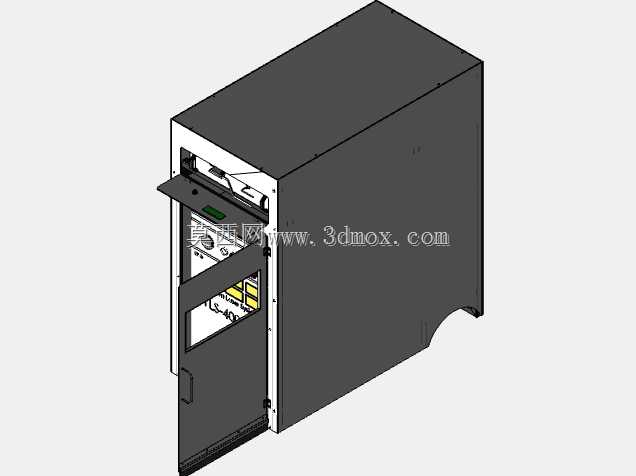

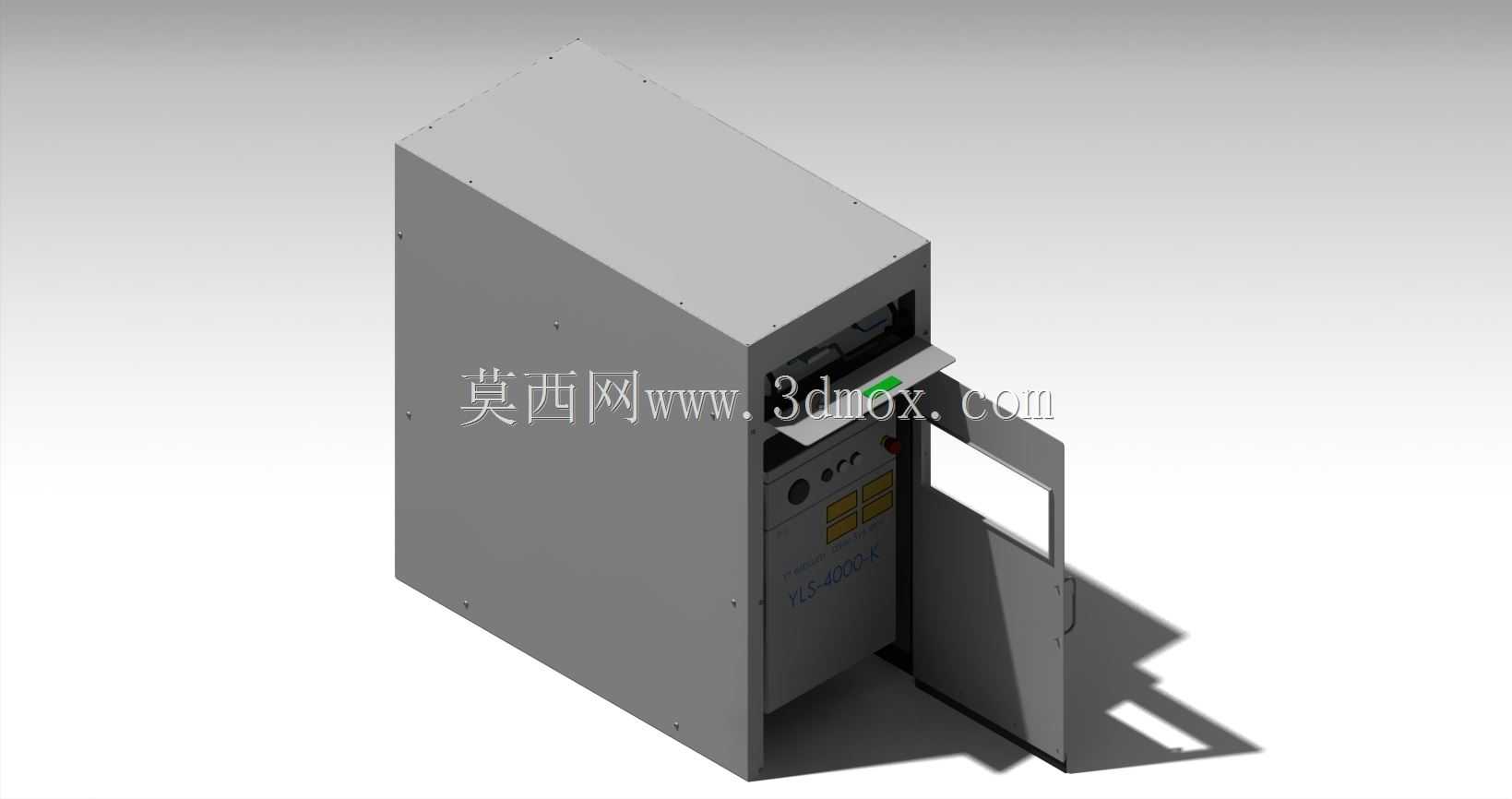

　　这款防护装置主要面向激光加工类配套电源、镜激光系统的现场防护需求设计，日常应用在车间激光作业工位、精密激光设备集成区域，核心作用是隔绝激光作业过程中的杂散辐射、阻挡加工飞溅碎屑，同时为内部搭载的电源变压模块、激光光路调控组件提供封闭的安装承载空间，避免车间环境中的粉尘、切削液雾侵入核心元器件，降低设备误触、光路偏移的故障概率。从结构设计逻辑来看，整体采用立式柜式钣金拼接结构，主体框架选用冷轧钢板折弯成型，拼接处采用内嵌式螺栓连接，既保证柜体整体的结构刚性，也避免外露凸起对现场操作人员造成剐蹭风险。

　　柜门采用侧开式铰链结构，开合角度可达到120度以上，门体边缘加装导电密封胶条，闭合后可实现柜体内部的电磁屏蔽效果，减少激光系统运行时的电磁信号对外围传感设备的干扰，同时也能阻挡外部粉尘从门缝渗入。柜体上部预留了光路穿出的开口位，开口处设计有可调节的遮光挡板，可根据实际搭载的镜激光组件的光路角度调整挡板位置，在保证光路正常传输的前提下，尽可能缩小开口暴露面积，提升防护等级。柜体正面操作区域预留了显示屏、控制按钮的安装位，操作位下方设计有内凹的走线槽，所有外接线缆均可通过柜体底部的走线孔接入，走线孔处配有橡胶护圈，避免线缆被钣金锐边割破绝缘层。

　　从安装边界来看，柜体整体为立式长方体结构，底部预留了四个M12的地脚安装孔，可直接通过膨胀螺栓固定在车间水泥地面，也可搭配减震脚垫放置在平整的设备平台上，安装时需要在柜体后侧预留至少300mm的散热维护空间，左侧预留200mm的开门操作空间，避免周边设备遮挡柜门开合。柜体内部设计有分层安装板，安装板上预制了间距25mm的通用安装孔位，可根据实际搭载的电源模块、激光控制组件的尺寸灵活调整安装位置，不需要二次打孔加工，适配不同功率等级的镜激光系统搭载需求。

　　在细节设计上，柜体内侧所有钣金边缘都做了折边钝化处理，没有外露的锐边，避免安装维护人员在内部接线、更换组件时被划伤；柜门配备了机械锁具，非授权人员无法随意打开柜体接触内部高压、激光类危险组件，符合工业设备的安全防护规范。柜体表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备耐油污、耐轻微剐蹭的特性，适合车间多尘、多油污的使用环境，日常清洁仅需用干布擦拭即可，不需要特殊的维护操作。考虑到激光系统运行时内部电源模块会产生一定热量，柜体后侧上部设计有通风散热栅格，栅格内侧加装防尘滤网，可在保证空气流通散热的同时，阻挡大颗粒粉尘进入柜体内部，滤网采用抽拉式设计，日常维护时不需要拆开柜体即可抽出滤网清理积尘。这款防护结构在设计时充分考虑了现场安装、后期维护的实际需求，没有冗余的装饰性结构，所有结构设计都围绕防护性能、安装便捷性、维护便利性三个核心维度展开，可直接作为镜激光系统的配套外罩使用，也可根据实际搭载设备的尺寸对内部安装板位置、开口位置做微调，适配不同的集成场景。
