TIG与MIG管材相贯焊接路径模拟设计

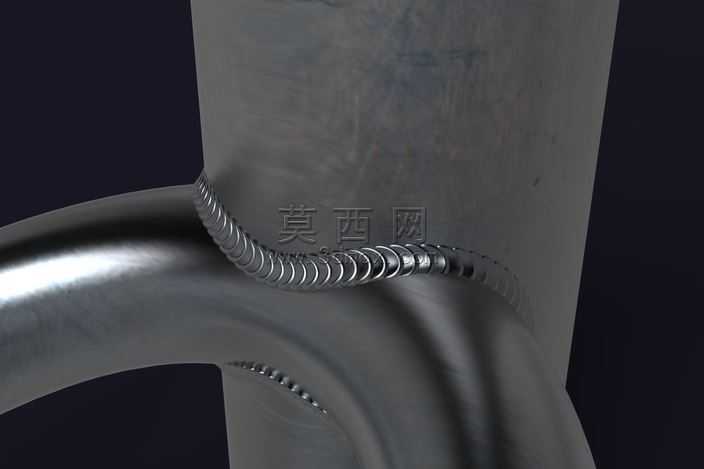

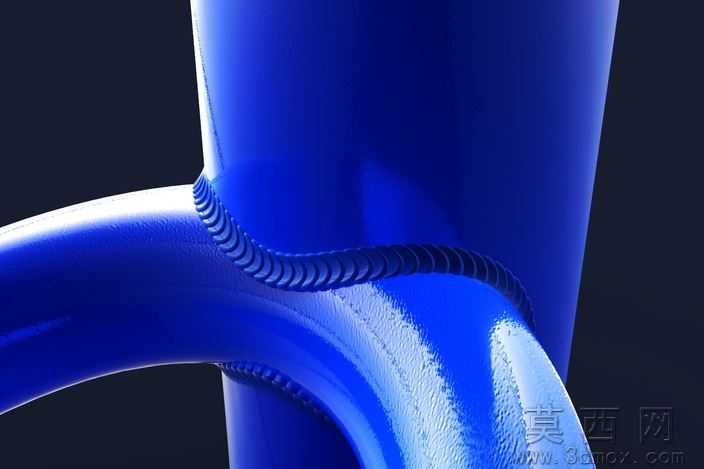

本作品围绕圆管相贯结构的TIG/MIG焊接作业需求开展三维建模设计，核心目标是还原真实焊接场景下的焊缝成型轨迹，为焊接工艺验证、焊枪路径规划提供可视化的三维参考。建模阶段首先完成两根不同管径金属圆管的相贯结构搭建，精准还原管材垂直相贯的空间位置关系，基于相贯线的空间数学方程生成连续平滑的焊缝基准轨迹，严格匹配实际焊接作业中焊枪的行走路径逻辑，确保轨迹与管材表面的贴合度符合真实焊接的距离要求。材质设置上，针对金属管材赋予哑光碳钢材质，调整表面粗糙度、金属反光度参数还原真实热轧管材的表面质感；针对焊缝区域，按照TIG/MIG焊接的实际焊道成型特征，逐段生成连续的鱼鳞状焊道纹理，还原焊道堆叠的起伏形态，调整焊缝区域的金属色泽与氧化质感，区分焊缝与母材的视觉差异，让渲染效果贴近实际焊接完成后的工件状态。结构设计层面，重点梳理相贯线处的焊缝空间走向，针对管材相贯形成的空间曲线，模拟焊接过程中焊枪姿态随曲面变化的调整逻辑，还原不同焊接位置下焊道的成型差异，避免路径规划中出现焊枪与工件干涉、焊缝未熔合等工艺问题。渲染阶段采用写实光影设置，通过侧方硬光突出焊道的鱼鳞纹理起伏与金属反光质感，暗部补光弱化阴影死区，清晰展现管材相贯结构的空间关系与焊缝的连续形态，让整个模拟效果既具备工艺参考性，也能直观呈现焊接完成后的工件外观。整个设计从焊接工艺的实际需求出发，通过三维建模还原真实焊接场景的核心要素，可用于焊接教学演示、焊前路径预演、焊接工艺方案验证等场景，帮助技术人员提前预判路径规划中的问题，优化焊接作业流程。
