冲裁冲压落料压力机工装结构设计

项目分类:压力机 发布时间:2025-01-05 ID:877159
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计
  • 冲裁冲压落料压力机工装结构设计

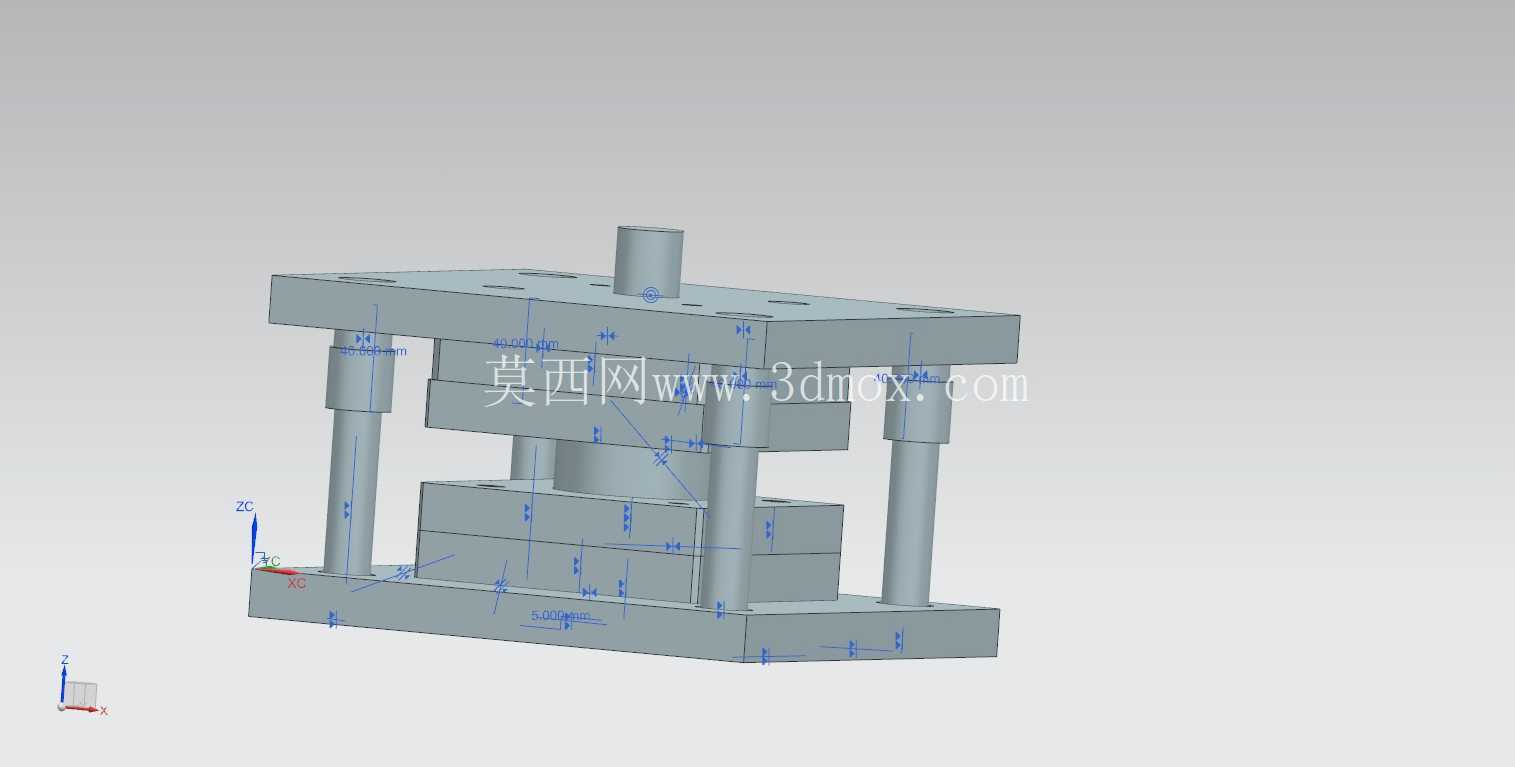

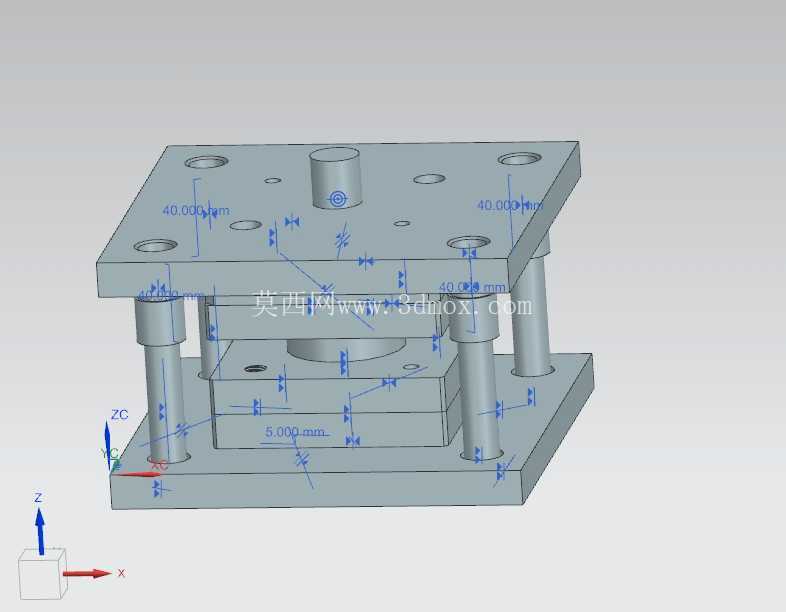

  在五金冲压加工的量产场景中,落料工序作为板料成型的首道核心工序,其工装结构的合理性直接决定了后续工序的坯料精度、材料利用率以及整条冲压线的生产节拍。这套落料压力机的工装结构,采用了行业内应用最广泛的四柱式导向架构,四根独立的导柱分别布置在模座的四个角点位置,导柱与导套之间采用小间隙滑动配合,配合间隙控制在0.02-0.04mm区间,能够在上下模往复合模的过程中持续提供稳定的导向精度,避免凸凹模在高速冲压过程中出现偏载啃模的问题,大幅延长模具核心工作零件的使用寿命。

  从实际生产的应用边界来看,这套结构适配常规的开式可倾压力机或者闭式单点压力机的安装接口,上模座顶部的模柄采用标准圆柱式结构,直径与压力机滑块的模柄安装孔匹配,安装时只需要将模柄嵌入滑块孔后锁紧压块即可完成上模的固定,下模座则通过T型螺栓配合压板,直接固定在压力机的工作台面上,不需要额外制作过渡连接基板,能够缩短产线换模的调试时间,适配中小批量多品种的五金件冲压生产需求。

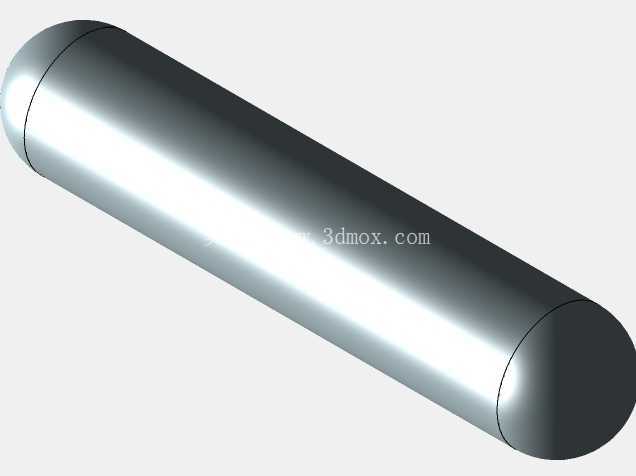

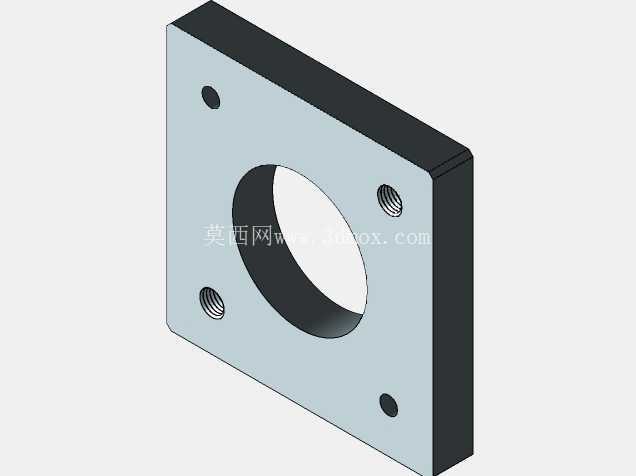

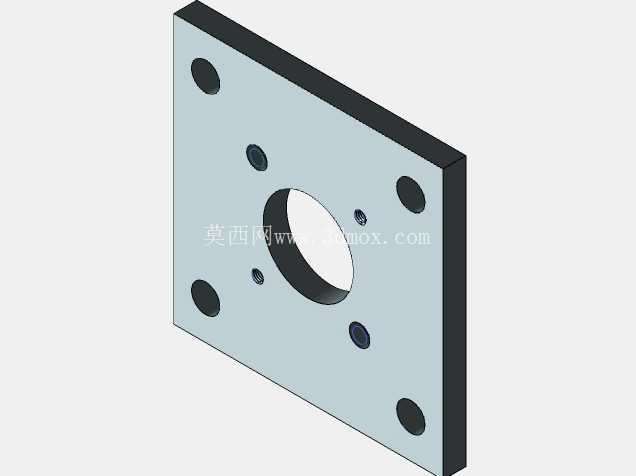

  结构设计层面,整套工装采用分层堆叠的模块化设计思路,从上到下依次为上模座、上垫板、凸模固定板、卸料板、凹模固定板、下垫板、下模座,不同功能的板件通过内六角圆柱头螺钉锁紧,同时配备圆柱销完成精准定位,避免板件在长期冲压振动的过程中出现位置偏移。其中卸料板采用弹性卸料结构,内置的矩形弹簧均匀布置在凸模周边,合模时弹簧被压缩,开模时弹簧回弹带动卸料板将箍在凸模上的板料剥离,不需要额外搭配人工卸料的操作,能够有效提升单次冲压循环的作业效率,同时避免板料变形影响后续的定位精度。

  尺寸设计上,上下模座的外形尺寸控制在400mm×400mm左右的边界范围内,闭合高度控制在280-320mm区间,适配公称压力在63吨到125吨区间的常规通用压力机参数范围,不需要对现有设备进行改造即可直接上机使用。凸模与凹模的刃口间隙根据常用的冷轧钢板、镀锌板等常用冲压材料的厚度进行匹配设计,单边间隙取材料厚度的5%-8%,能够保证落料后的坯料断面光滑,毛刺高度控制在行业标准允许的0.05mm以内,不需要额外增加去毛刺的后处理工序。

  导向结构的设计上,导柱采用20Cr材质经渗碳淬火处理,表面硬度达到HRC58-62,具备优异的耐磨性能,长期往复运行的磨损量极小,能够长时间保持导向精度;导套则采用铜基镶嵌石墨的自润滑结构,日常维护只需要定期补充少量润滑脂即可,不需要频繁拆解保养,降低了生产现场的设备维护工作量。上下模座均采用45号钢经调质处理,具备足够的结构刚性,在满负荷冲压的工况下不会出现模座变形的问题,保证刃口间隙的均匀性。

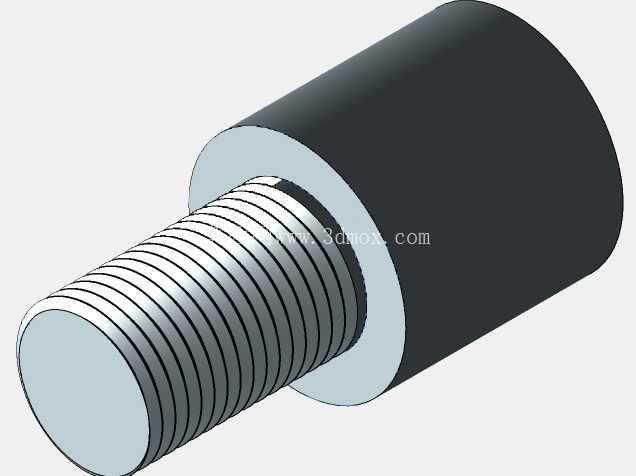

  在实际生产场景中,这套结构可以通过更换凸模与凹模的刃口形状,快速适配不同外形的平板类落料零件生产,比如家电五金配件、电子五金结构件、汽车小型冲压覆盖件的坯料落料工序都可以适用。定位结构采用布置在凹模面上的两个固定挡料销,配合条料的侧边导向板完成送料定位,操作工人只需要将条料沿着导向板推送至挡料销位置即可完成单次送料定位,操作门槛低,新员工经过简单培训即可上岗操作,不会因为人员操作熟练度的差异导致产品精度波动。

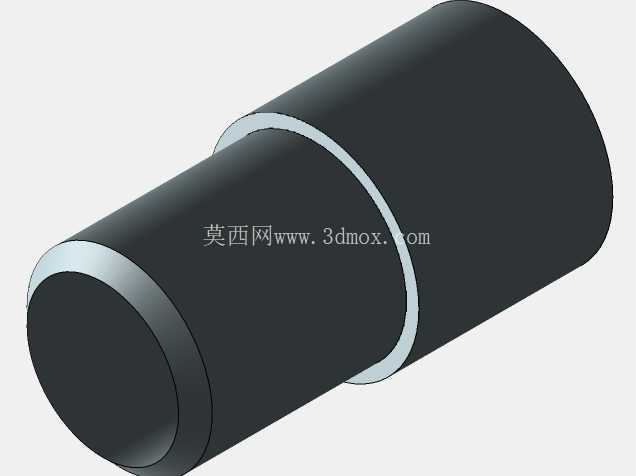

  从结构受力的角度来看,设计过程中对凸模的长度进行了严格控制,凸模进入固定板的长度不小于凸模直径的1.5倍,同时在上模座与凸模固定板之间增加了淬火处理的上垫板,避免凸模在冲压过程中因为局部压应力过大压溃上模座的安装平面,保证长期冲压过程中凸模的垂直度稳定。凹模则采用整体式镶套结构,当刃口出现磨损或者崩缺的时候,只需要更换凹模镶套即可,不需要更换整个下模部分,能够大幅降低模具的后期维护成本,减少生产现场的备件库存压力。

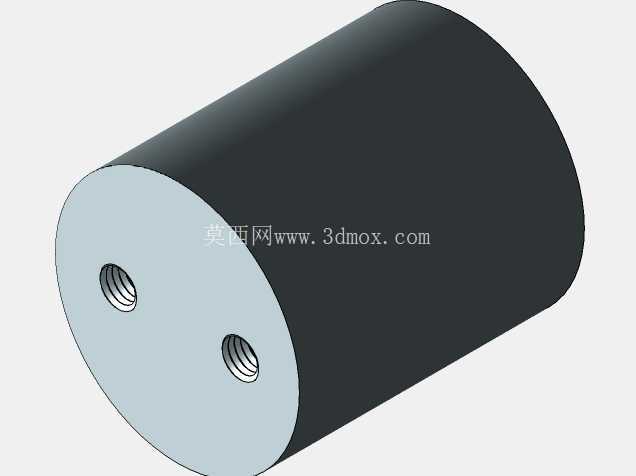

  整套结构的卸料弹簧的预压量经过精准计算,保证在冲压开始前卸料板就能够提前压紧板料,避免板料在冲裁过程中出现翘曲变形,保证落料坯料的平面度满足后续拉伸、成型等工序的定位要求,不会因为坯料平面度超差导致后续工序出现废品。同时在上下模座的对应位置设计了限位柱,合模到最小闭合高度时限位柱接触承压,避免因为压力机滑块行程调整过深导致凸凹模刃口相撞损坏,给现场的模具调试预留了足够的安全余量,降低调试过程中的模具损坏风险。
