双型腔塑料盖注塑模具结构设计

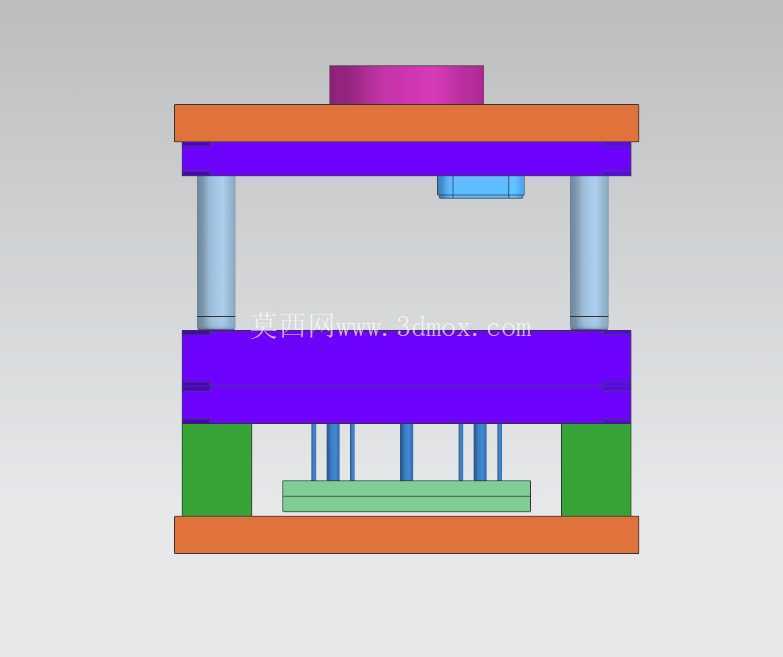

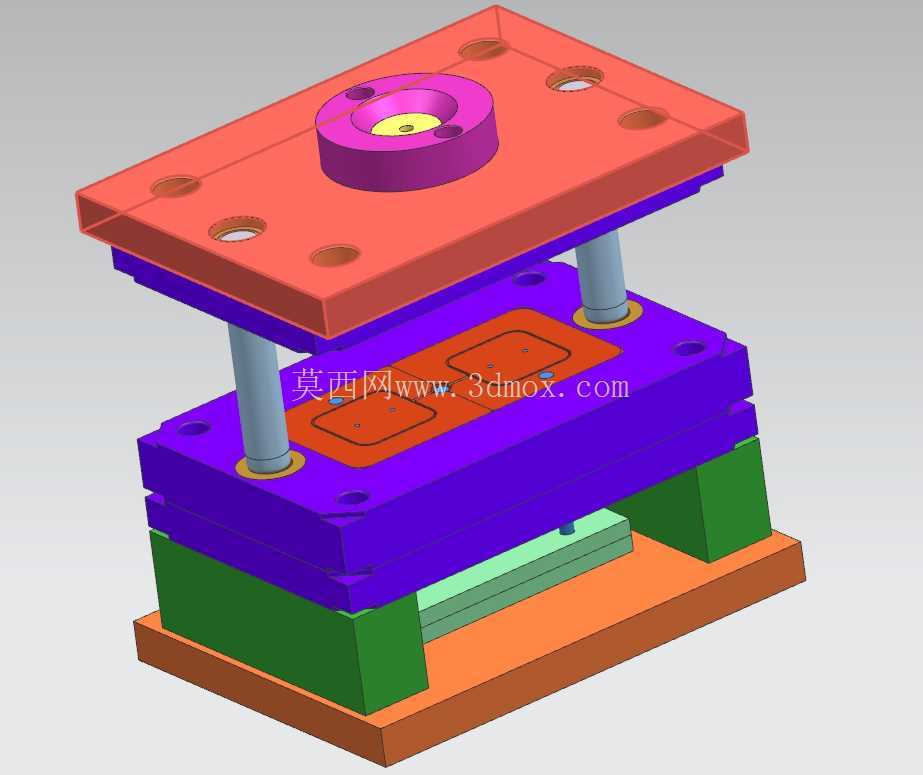

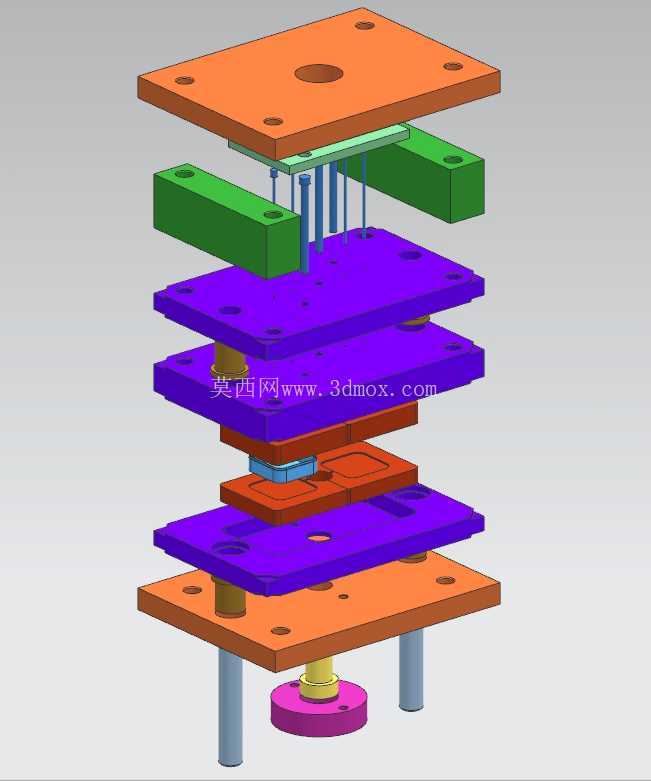

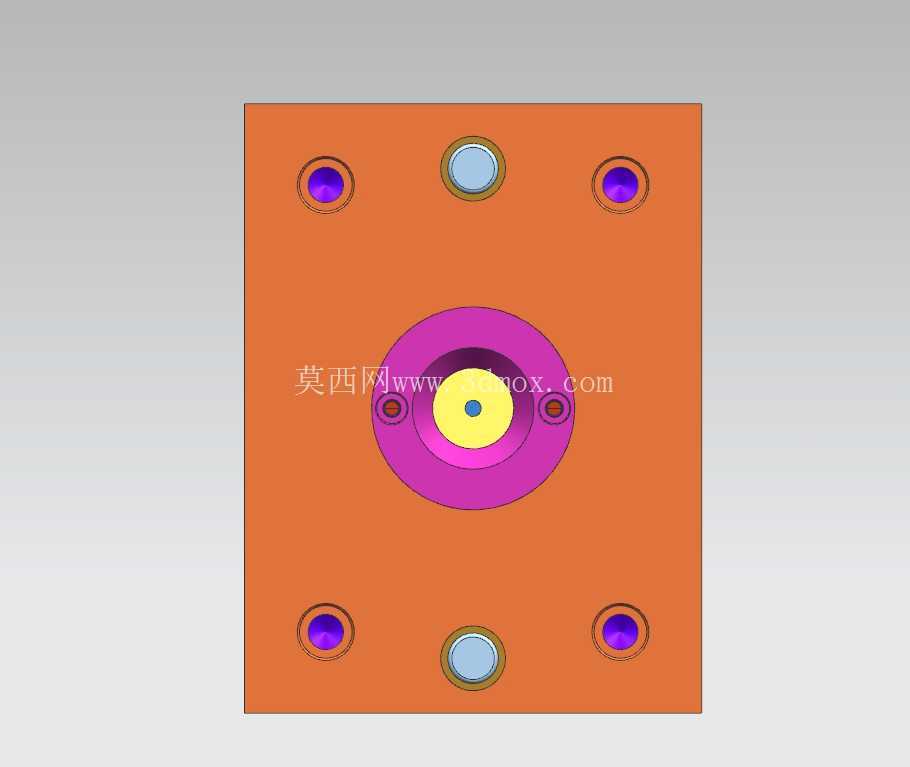

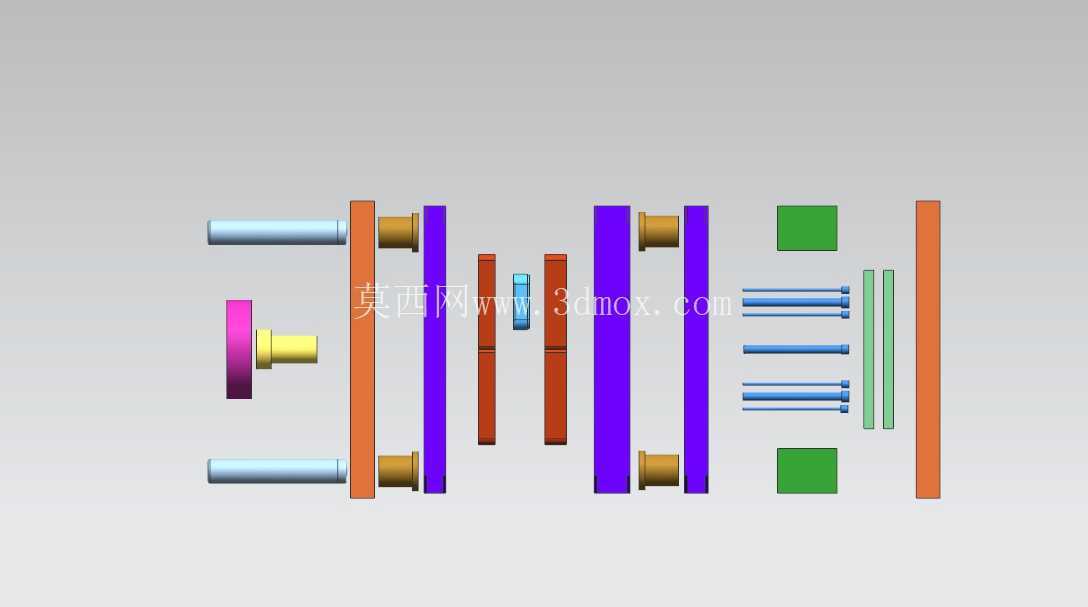

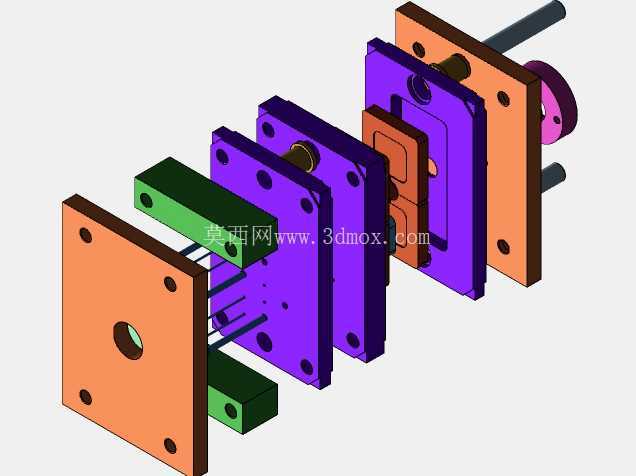

　　这套双型腔塑料盖注射成型模具，主要面向日用包装、小型电子配件配套塑料盖的批量注塑生产场景，适配卧式注射机安装使用，可在单模循环内完成两件塑料盖的成型作业，相比单型腔模具生产效率提升近一倍，能匹配中小批量订单的生产节拍需求，降低单件产品的成型能耗与人工分摊成本。模具整体采用标准模架结构，从拆解视图可清晰看到各模板的分层排布逻辑，从注射机喷嘴对接侧开始，依次设置定位圈、浇口套、定模座板、定模板、动模板、支承板、垫块、动模座板，同时配套设置导柱导套组件实现合模过程的精准导向，避免合模错位导致的型腔啃伤、产品飞边问题。

　　设计阶段优先考虑塑料盖的成型精度与脱模顺畅性，两个型腔在分型面上呈对称排布，进胶方式采用侧浇口进料，浇口位置设置在塑料盖的侧壁非外观面区域，既能保证熔融塑料在型腔内的填充流动平衡，避免两个型腔填充速率不一致导致的产品缺胶、飞边、内应力分布不均问题，也能在成型后方便浇口凝料的切除，减少后续修整工序的工作量。型腔与型芯部分采用镶拼式结构设计，针对塑料盖的内螺纹或者倒扣结构，设置对应脱模机构，开模过程中先通过分型面的分开完成定模侧与产品的分离，随后动模侧的顶出机构动作，通过顶杆或者推板将成型后的塑料盖从型芯上平稳推出，避免顶出过程中产品出现变形、顶白、开裂等缺陷。

　　冷却系统的排布围绕型腔与型芯的成型区域设置，在定模板、动模板对应的镶件周边加工循环冷却水道，通过冷却水的循环带走注塑过程中传入模具的热量，保证模温维持在塑料原料成型所需的合理区间，缩短产品的冷却定型时间，同时避免因模温不均导致的产品翘曲、尺寸超差问题。模具的安装边界适配常用100吨级卧式注塑机的拉杆间距、定位圈尺寸与顶出行程，安装时可直接通过压块将定模座板、动模座板固定在注塑机的对应模板上，无需额外做复杂的改装适配。导向机构除了四角的标准导柱导套外，在型腔周边额外设置精定位组件，进一步提升合模精度，保证塑料盖的壁厚均匀性，避免出现单边偏厚导致的产品收缩不均问题。排气槽开设在分型面的熔体填充末端，深度控制在对应塑料原料的溢边值以下，既能保证填充过程中型腔内的空气顺利排出，避免产品出现困气烧焦、缺胶问题，也不会产生明显的飞边增加后续修整工作量。整套模具的结构设计兼顾了成型稳定性与加工便利性，所有成型零件均可通过常规的铣削、磨削、电火花加工完成，无需特殊的加工工艺，能有效缩短模具的制造周期，降低模具制造成本，投产后可稳定实现塑料盖的连续批量生产，产品尺寸一致性好，成型周期短，能满足配套生产线的供货节拍要求。
