对讲机盒与冰淇淋勺注塑成型模具结构

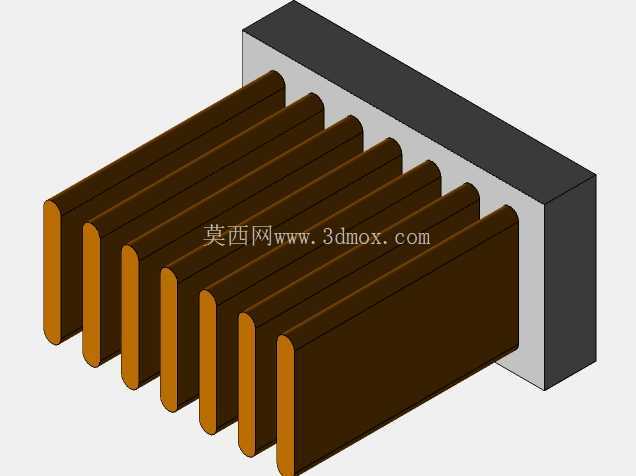

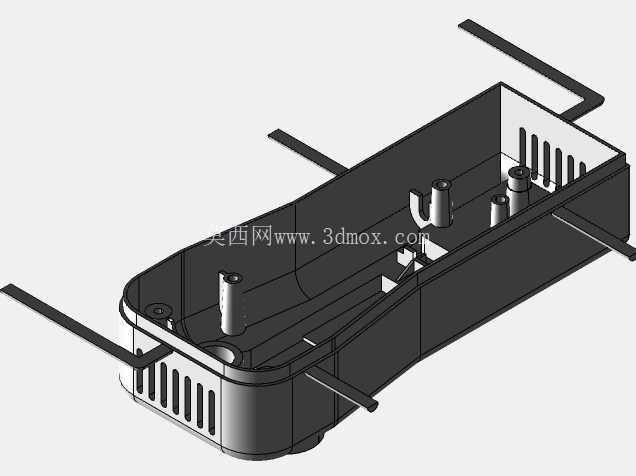

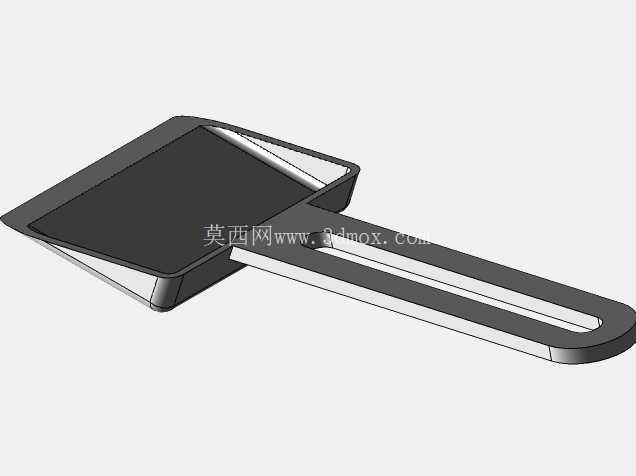

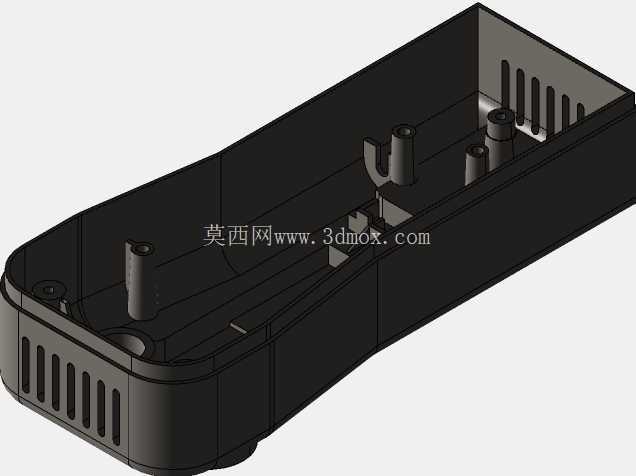

　　这套模具对应两类民用塑料制品的批量注塑生产需求，分别是手持对讲机的防护外壳与一体式冰淇淋勺，两类产品虽同属日用塑料件，但结构特征差异明显，在同一套模架内完成型腔布局，能够充分利用注塑机的锁模力与射胶容量，降低单件产品的成型分摊成本。从实际生产场景来看，对讲机外壳属于薄壁防护类结构件，日常使用中需要承受一定的跌落冲击与握持摩擦，因此型腔设计时充分考虑了壁厚的均匀性，主体壁厚控制在1.8mm-2.2mm区间，避免局部壁厚差过大导致的缩痕、翘曲问题，外壳边缘的卡扣安装位、防滑纹理区域都在型腔上做了对应镶件处理，方便后续磨损后快速更换，不用整体报废模仁。而冰淇淋勺属于带长柄的薄壁食具类产品，勺头的弧形盛取区域、柄部的加强筋结构是成型难点，长柄部分的流长比达到18:1，设计时在浇口位置选择上做了多轮模流验证，最终将浇口设置在勺柄末端，结合模温调控系统保证熔料填充过程中不会出现短射、冷料痕问题。

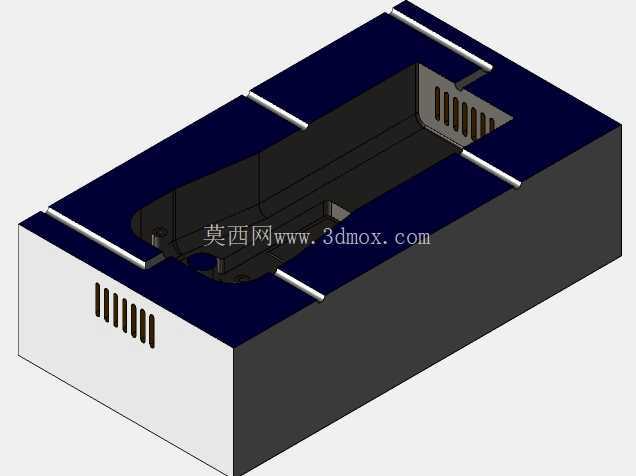

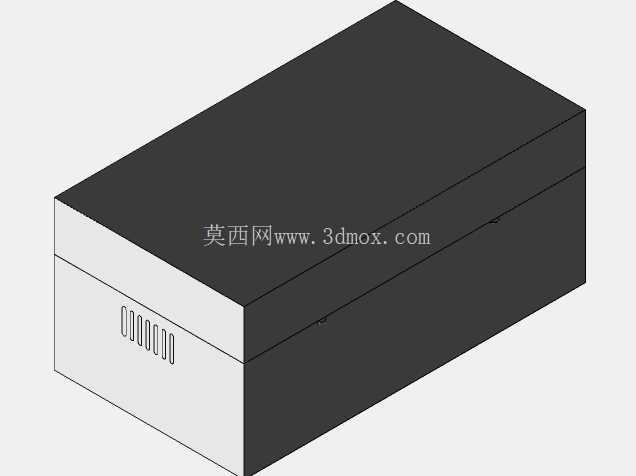

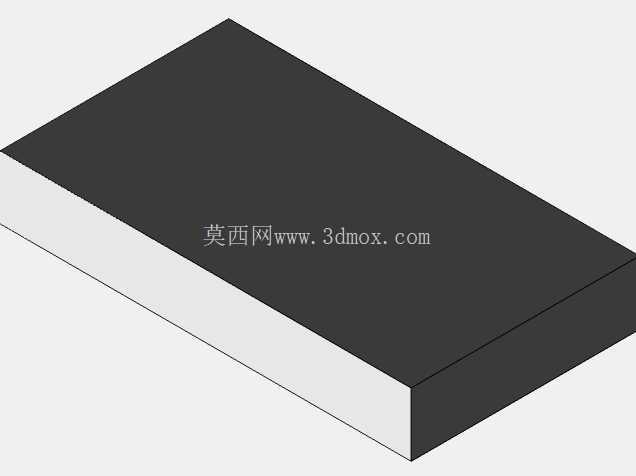

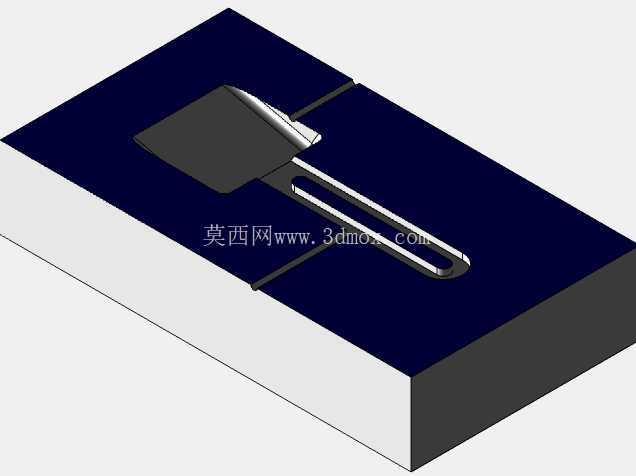

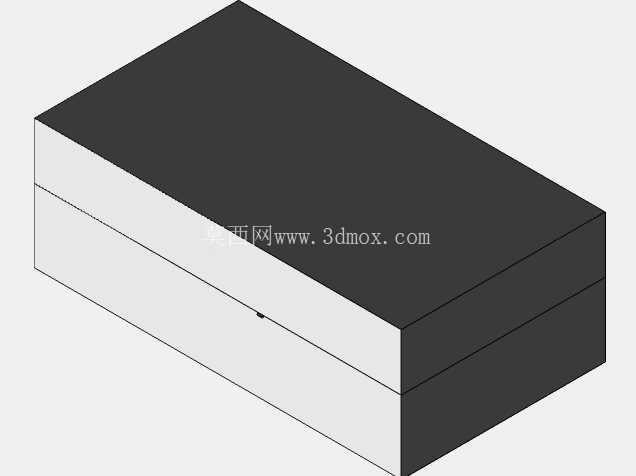

　　模架采用标准龙记模架作为基础承载结构，整体安装边界尺寸适配200吨级卧式注塑机的拉杆间距，码模槽位置与设备的固定模板、移动模板定位孔完全匹配，不需要额外加工转接板就能快速上机安装。分型面的选择顺着两类产品的最大轮廓线做阶梯式分型，对讲机外壳的分型面避开了外观面区域，防止合模错位产生的飞边影响产品外观质量，冰淇淋勺的分型面则沿着勺体的对称中面设置，开模后产品会自动留在动模侧，配合顶针板上的扁顶针结构，能够在开模行程终点平稳顶出产品，不会顶穿薄壁的勺柄结构。冷却水道采用直径8mm的标准水路，围绕两个型腔做环绕式布局，进水口与出水口设置在模架的非操作侧，对接车间的冷水机管路时不会干扰操作人员取件，水路距离型腔壁的距离保持在12mm-15mm区间，保证冷却效率均匀，将成型周期控制在25秒以内，满足批量生产的节拍要求。

　　排气结构的设计上，在型腔的熔料最后填充位置开设了深度0.02mm的排气槽，直接连通到模架外部，避免注塑过程中型腔内的气体无法排出，导致产品出现烧焦、气泡缺陷。导向系统采用标准导柱导套配合，四个角位的导柱设置了不同直径的防呆结构，防止修模后动定模装反损坏模仁，导柱表面做了渗氮处理，长期开合模过程中不会出现拉毛、磨损问题，保证合模精度长期稳定在0.02mm以内。浇注系统采用侧浇口结合冷料穴的结构，主分流道做梯形截面设计，减少熔料流动过程中的压力损失，冷料穴能够存储射胶前端的冷料，避免冷料进入型腔导致产品表面出现冷料斑。针对两类产品的脱模角度，型腔侧壁做了1度-1.5度的脱模斜度，抛光粗糙度达到Ra0.8，既保证产品能够顺利脱模，又不会在产品表面留下明显的斜度痕迹，满足外观件的表面质量要求。

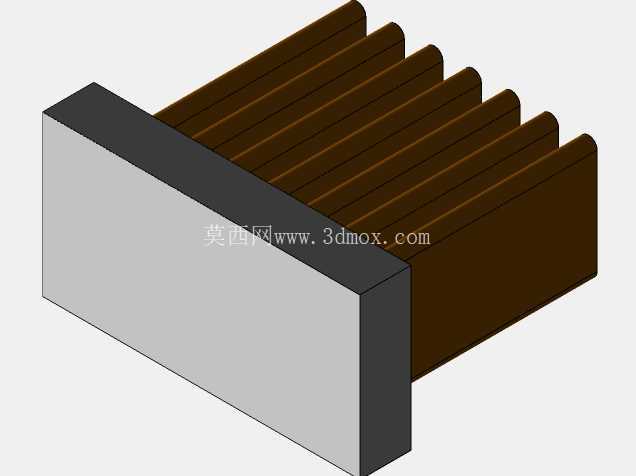

　　从实际投产的角度考虑，这套模具的易损部位都做了镶件化设计，包括对讲机外壳的卡扣成型位、冰淇淋勺勺头的边缘成型位，都采用独立的镶件通过螺丝固定在模仁上，生产过程中如果出现磨损、飞边问题，只需要拆下对应镶件进行打磨或者更换，不需要将整个模仁拆下返修，大幅减少设备停机维护的时间。顶出系统除了扁顶针之外，在对讲机外壳的内部筋位处设置了直顶块，顶出过程中受力均匀，不会因为局部顶出力过大导致产品顶白、变形。模具的总厚度符合注塑机的最大模厚与最小模厚要求，开模行程足够让产品自动脱落，配合机械手取件可以实现全自动化生产，不需要人工手动取件，进一步提升生产效率，降低人工操作的安全风险。
