工程机械作业臂液压驱动减震结构

　　该结构主要应用于中小型挖掘类工程机械的工作装置段，作为动臂与上车回转平台之间的力传导与震动缓冲单元，承担作业过程中负载波动带来的冲击消解作用。在实际土石方开挖、散料转运、轻度破碎作业场景中，铲斗切入物料、提升回转、卸料落料的全流程会产生多方向的交变载荷，尤其是硬质土层挖掘、石块碰撞瞬间的峰值冲击力，若直接传递至上车架与回转支承，会加速回转齿圈磨损、造成液压管路接头渗漏，甚至引发结构件焊缝疲劳开裂，该减震组件正是针对这类工况的载荷特性做的结构适配。

　　从功能实现逻辑来看，该组件并非独立的弹性减震单元，而是集成在动臂根部铰接结构中的复合缓冲结构，一端通过双销轴铰接在回转平台的动臂安装耳板上，另一端与动臂主体的箱型梁段焊接为整体，配合动臂液压油缸的伸缩动作，在臂架举升、下降的动态过程中，通过铰接位的间隙补偿、接触面的阻尼缓冲层，抵消垂直方向的高频震动与水平方向的扭转冲击，避免刚性铰接带来的应力集中问题。设计过程中首先要匹配整机的作业载荷参数，先确定动臂最大挖掘力对应的根部弯矩，再反推铰接点的径向载荷与轴向窜动量，减震组件的铰接轴直径、耳板厚度都要按照1.5倍的动载系数做强度校核，避免过载工况下出现销轴剪切断裂、耳板变形的问题。

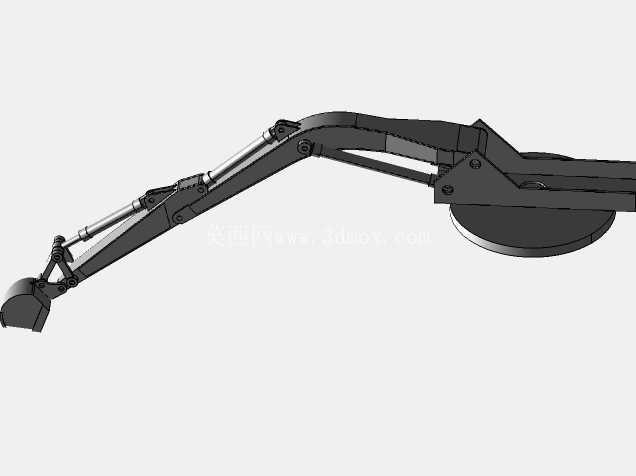

　　结构外形上，组件整体随动臂的折线型轮廓做适配设计，没有突出的外置结构，避免作业过程中与土石方、周边障碍物发生刮碰，安装边界方面，组件与回转平台连接的两个铰接孔中心距严格匹配上车架的安装耳板间距，公差控制在H7级，保证装配后无卡滞，与动臂梁段连接的焊接坡口采用全熔透坡口设计，焊后需做去应力退火处理，避免焊接残余应力在交变载荷下引发焊缝开裂。液压油缸的铰接点位置经过多体动力学仿真优化，在动臂全行程举升过程中，减震组件的缓冲受力始终处于线性区间，不会出现缓冲失效或者刚度突变的情况，当动臂处于最大挖掘深度位置时，组件承受的垂直冲击载荷最大，此时内部的阻尼结构可将30%左右的峰值冲击载荷消解，剩余载荷均匀传递至回转平台，保证整机作业稳定性。

　　日常维护过程中，该组件的铰接润滑点需按照作业时长定期加注锂基脂，避免缓冲接触面出现干摩擦，铰接位的密封结构可阻挡泥沙、粉尘进入缓冲接触面，延长组件的使用寿命，在高寒、高粉尘的极端作业环境下，可更换适配低温工况的阻尼材料与密封件，保证缓冲性能不出现大幅衰减。该结构的建模过程中，所有铰接位的配合间隙、焊接坡口尺寸、安装孔位的位置度都按照实际加工工艺要求做了参数化设置，可直接导入装配环境做整机干涉检查，也可根据不同吨位的整机参数快速调整结构尺寸，适配不同型号的挖掘设备工作装置设计需求。
