糖厂用齿轮传动式甘蔗榨汁机构

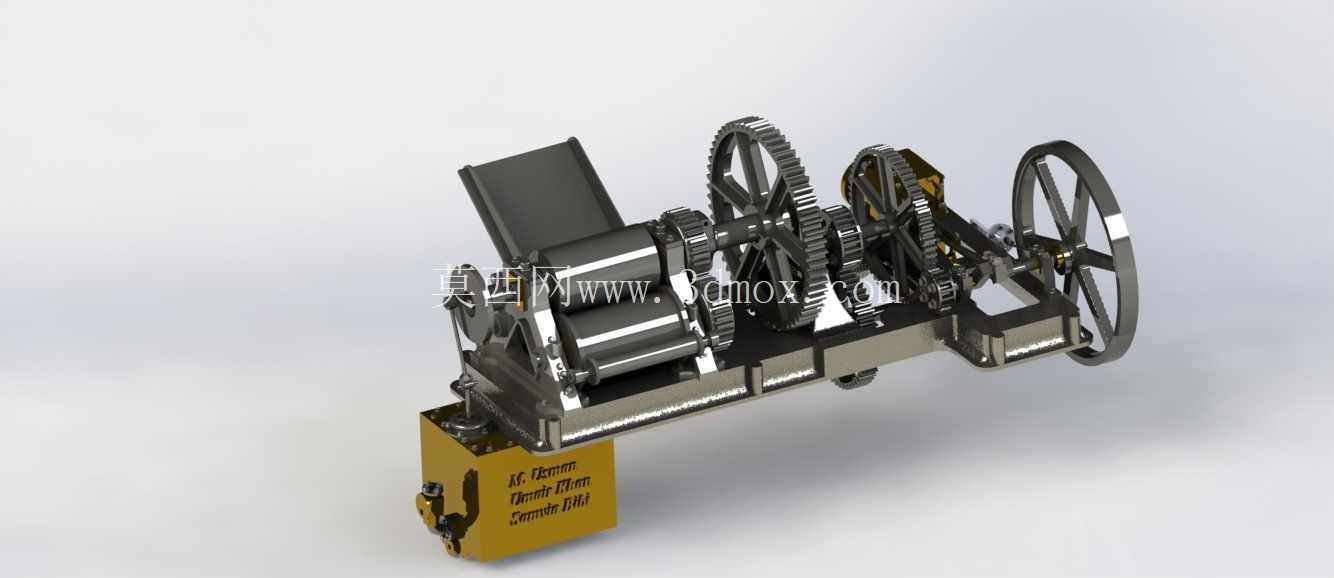

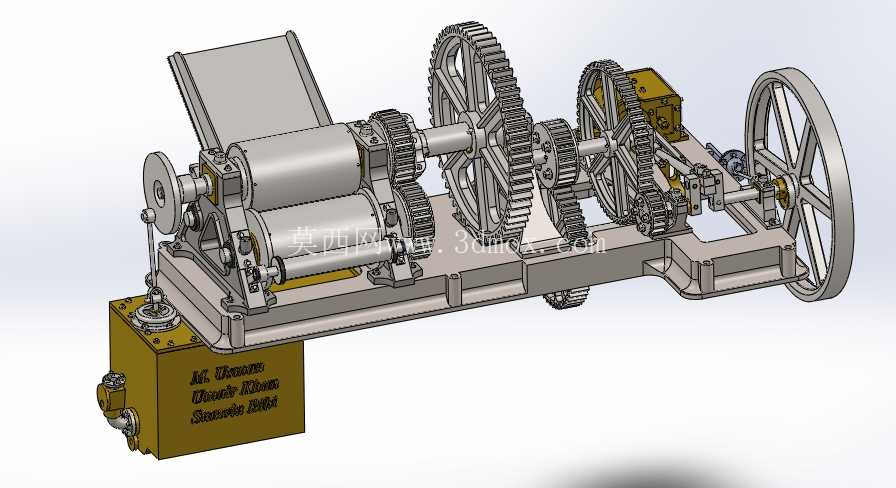

　　该结构为糖厂制糖生产线前段甘蔗压榨工序的核心执行机构，整体采用外露齿轮组传动布局，适配糖厂高湿、高纤维碎屑的作业环境，传动部件全部采用开式可维护设计，日常检修无需拆解整体机架，仅需对啮合齿面做定期润滑与磨损检查即可满足连续生产需求。设备的动力输入端为右侧大直径带轮结构，可适配现场布置的电机或柴油机动力输出，通过多级不同模数的圆柱齿轮做减速增扭，将输入的高转速低扭矩动力转换为压榨辊所需的低转速大扭矩输出，各级齿轮的传动比经过匹配计算，可保证压榨辊在挤压甘蔗时的线速度稳定在1.2-1.8m/s区间，既不会因转速过快导致甘蔗纤维未被充分挤压就排出，也不会因转速过慢影响整条制糖线的处理效率。

　　设备的压榨执行部分为两组平行布置的压辊组件，压辊表面做了防滑齿纹处理，可增大与甘蔗茎秆的摩擦力，避免进料时出现打滑空转的情况，压辊的间隙可通过侧边的调节机构做微调，适配不同批次、不同直径的甘蔗原料，保证蔗汁提取率稳定在合理区间。进料端设置了倾斜导料槽，可承接前段输送设备送来的甘蔗原料，将其平稳导入两压辊的啮合挤压区间，导料槽的倾角经过实际工况验证，可避免甘蔗在进料口堆积卡滞，无需额外安排人工做捅料操作。整体机架采用型钢焊接成型，所有受力节点都做了加强筋处理，可承受压榨作业时产生的巨大径向挤压力，不会因长期交变载荷出现机架变形、焊缝开裂的问题。

　　底部的黄色基座为设备的安装定位基准，基座上预留了对应的地脚螺栓安装孔，可直接固定在糖厂车间的混凝土基础上，安装时需保证两压辊的水平度误差控制在0.2mm/m以内，避免压辊运转时出现偏磨、轴向窜动的问题。传动侧的齿轮组全部做了齿面淬火处理，硬度可达HRC45-50，可承受长期重载传动的磨损，齿轮的啮合侧隙调整在0.1-0.3mm区间，既可以补偿热膨胀带来的尺寸变化，也不会因侧隙过大导致传动冲击、噪音过大。设备的整体安装边界需预留足够的检修空间，传动侧需留出至少800mm的操作空间，方便日常检查齿轮磨损情况、补充润滑脂，进料端与出料端需与前后段输送设备做衔接匹配，保证蔗料输送路径顺畅无阻滞。

　　从结构设计逻辑来看，该机构没有采用复杂的闭式减速箱结构，完全是基于糖厂现场的维护条件做的适配设计，糖厂现场作业环境多蔗屑、多蔗汁飞溅，闭式减速箱一旦出现密封失效，蔗汁渗入箱体会导致润滑油变质、齿轮磨损加剧，而开式齿轮结构虽然润滑条件稍差，但日常维护直观便捷，出现故障可第一时间发现处理，更适配制糖车间的连续生产需求。压辊的材质采用耐磨铸钢，表面的齿纹磨损后可通过现场补焊重新加工修复，无需整体更换压辊，可大幅降低设备的长期运维成本。传动路径上的所有转轴都采用了带防尘盖的滑动轴承，可阻挡蔗屑、灰尘进入轴承摩擦面，轴承座采用剖分式设计，更换轴瓦时无需拆卸齿轮与压辊，可大幅缩短检修停机时间。设备的整体重量分布经过优化，重心落在基座的中心区域，运转时的振动幅度可控制在允许范围内，无需额外做复杂的减震基础，降低了车间的基建成本。在实际生产应用中，该机构可单台使用做小规模蔗汁压榨，也可多台串联布置，形成多级压榨生产线，对甘蔗进行多次挤压，进一步提升蔗汁提取率，多台串联时每一级的压辊间隙逐级减小，线速度逐级小幅提升，可保证蔗料在各级压榨之间顺畅输送，不会出现堵料的情况。
