带侧耳环形扭矩支撑座机械结构设计

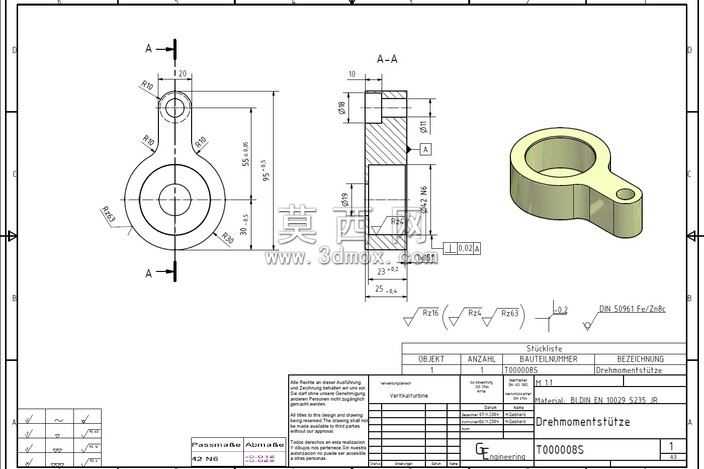

本作品为带侧耳的环形扭矩支撑座机械结构，建模过程严格遵循机械制图规范，以二维工程图的尺寸标注为核心依据，在三维建模环境中逐步完成特征构建。首先绘制主体环形结构的基准草图，精准定位内外圆的圆心坐标，通过拉伸特征生成环形基体，保证环形部分的壁厚均匀一致，满足扭矩传递过程中的受力均匀性要求。随后构建侧耳连接结构，在环形基体的侧方定位侧耳的基准平面，绘制侧耳的轮廓草图，通过拉伸生成侧耳基体，同时完成侧耳上安装孔的特征创建，保证安装孔的轴线与侧耳平面垂直，孔位尺寸与工程图标注完全匹配。建模过程中对所有过渡圆角进行精细化处理，按照工程图标注的圆角半径逐一创建倒圆角特征，避免应力集中问题，提升零件的结构强度。材质配置方面，为模型赋予金属材质效果，调整材质的粗糙度、金属度参数，模拟钢制机械零件的真实质感，渲染阶段采用柔和的工业场景光照，多角度展示零件的结构形态，清晰呈现环形主体与侧耳连接部分的衔接关系，同时搭配二维工程图的视图标注，完整展现零件的尺寸公差、形位公差要求。设计思路围绕扭矩支撑的功能需求展开，环形主体用于套接在对应轴类构件上，侧耳的安装孔用于与固定基座连接，工作过程中可将轴件传递的扭矩通过侧耳传导至基座，实现扭矩的限位与支撑作用，整体结构紧凑，各部分尺寸经过合理规划，既满足装配空间的限制要求，又保证足够的结构强度，能够承受工作过程中的交变扭矩载荷，零件的所有棱边都做了圆角处理，避免加工和装配过程中出现锐边划伤的问题，同时提升零件的工艺性，便于后续的机加工生产。
