锥齿轮传动立式减速机三维结构设计

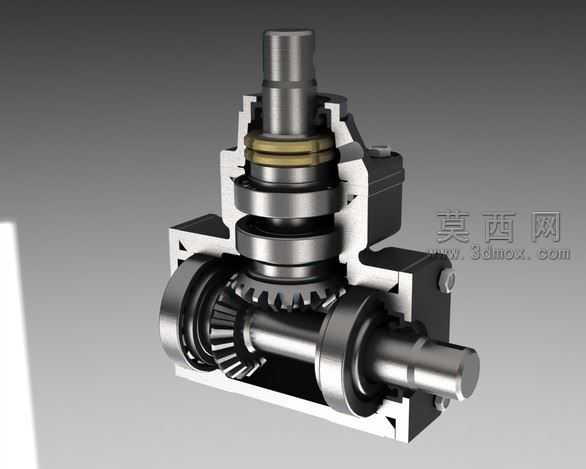

本作品为锥齿轮传动结构的立式减速机三维建模成果，建模过程严格遵循机械设计规范完成整体结构搭建。建模阶段首先完成核心传动副的参数化构建，依据正交锥齿轮的啮合参数，精准绘制两个轴线垂直交错的锥齿轮齿形，保证齿面啮合间隙、接触斑点位置符合传动精度要求，完成齿轮主体后依次构建输入轴、输出轴的轴段结构，根据轴承安装位、齿轮定位轴肩、密封件安装槽的尺寸要求，逐段绘制轴的阶梯结构，确保各轴段的同轴度、轴肩过渡圆角符合加工与装配工艺要求。随后完成箱体与支撑结构的建模，采用剖视视角的展示结构设计，将箱体的轴承安装孔、定位销孔、连接螺栓孔的位置与轴系部件精准对齐，还原箱体对内部传动部件的包裹支撑结构，同时完成轴承、密封环、轴端挡圈等标准件的建模，按照装配关系依次将各零件装配到位，保证轴承内圈与轴、外圈与箱体孔的配合关系符合公差设计要求。材质与渲染阶段，针对不同零件赋予对应材质属性：齿轮与轴类零件赋予金属钢材材质，调整金属粗糙度、反光度参数还原机加工金属的质感，箱体部分赋予铸铁材质，表现铸造壳体的哑光金属质感，密封件、轴承保持架等非金属零件赋予对应的橡胶、工程塑料材质，通过光影调整突出内部传动结构的层级关系，清晰展示锥齿轮的啮合状态、轴承的支撑位置、轴系的排布逻辑。设计思路上，该减速机采用正交锥齿轮传动实现垂直方向的动力转向与减速增扭，输入轴水平布置、输出轴垂直布置，可适配需要改变动力传输方向的传动场景，整体结构紧凑，通过多组轴承分别支撑两根轴的两端，保证传动过程的轴系刚度，减少运转过程中的振动与窜动，密封结构的设计可防止润滑油泄漏与外界杂质进入箱体内部，延长内部传动零件的使用寿命，剖视展示的形式可直观呈现内部传动原理，可用于机械结构教学、传动方案选型参考、装配工艺模拟等场景。
