旋转运动转直线运动曲柄滑块传动结构

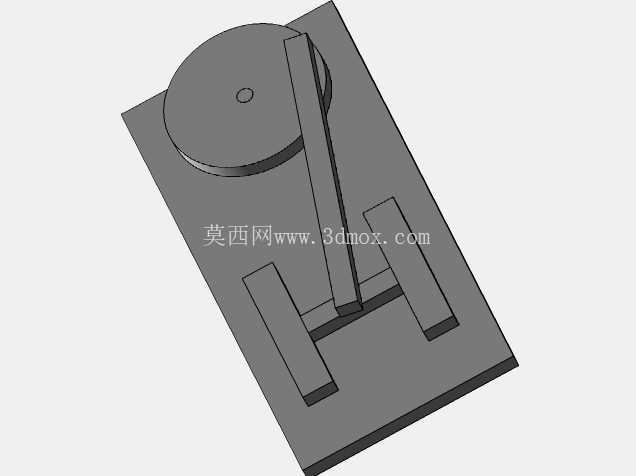

　　在各类需要实现运动形式转换的通用机械场景中，曲柄滑块结构是应用范围极广的基础传动单元，从冲压设备的往复执行端、送料机构的直线推送单元，到小型内燃机的动力输出端，都能见到这类结构的不同变体。这套曲柄滑块结构的核心设计逻辑，是通过定轴转动的曲柄与做直线往复运动的滑块之间的铰接连杆，完成圆周运动到直线运动的稳定转换，整套结构的运动副配合间隙经过合理预留，能够在常规工况下避免运动卡滞，同时降低滑动接触面的磨损速率。

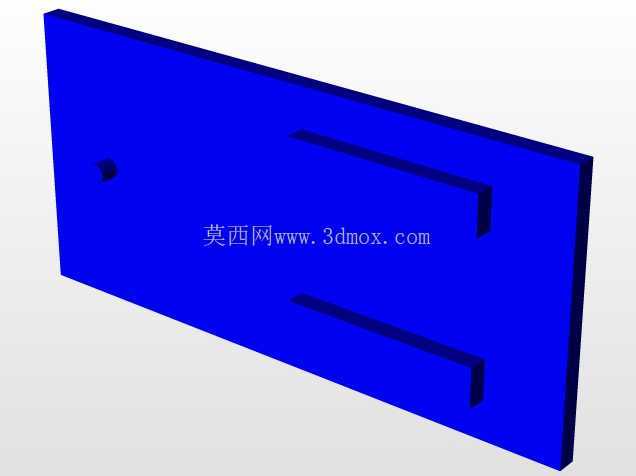

　　从安装边界来看，整套结构的承载基板为平板式安装面，基板上开设的两条平行导向槽为滑块的运动提供精准导向，导向槽的长度直接决定滑块的最大行程，设计时需要根据实际工况的行程需求调整槽长，同时要保证两条导向槽的平行度公差控制在合理范围内，避免滑块运动过程中出现别劲现象。基板一侧预留的曲柄安装孔位，与导向槽的相对位置经过尺寸链校核，能够保证曲柄转动到不同角度时，连杆与滑块、曲柄的铰接点运动轨迹无干涉，曲柄的回转半径直接决定滑块的行程大小，设计时可根据需要的直线运动行程，反向计算曲柄的偏心距，同时匹配对应长度的连杆，避免传动角过小导致机构传力性能下降。

　　在实际设备应用中，这类结构常被用于需要固定行程往复直线动作的工位，比如小型冲压设备的冲头驱动、自动化生产线的短距离工件推送、包装设备的封合动作执行端，相比气缸、油缸等直线驱动元件，纯机械结构的曲柄滑块传动不需要额外配置动力源配套的管路、阀组，仅需要匹配对应转速的旋转动力输入，就能实现稳定的往复动作，且运动行程固定，不会出现气压、油压波动导致的行程偏差，适合对动作重复定位精度有一定要求、行程固定的连续作业工况。

　　结构设计过程中，需要重点关注几个关键配合面的参数选择：滑块与导向槽的配合间隙需要根据使用场景的粉尘、润滑条件调整，在 open 式无防护的工况下需要适当放大间隙避免杂质卡滞，在有密封防护、润滑条件良好的工况下可缩小间隙提升运动精度；曲柄与连杆、连杆与滑块的铰接位置需要配置耐磨衬套，降低长期往复转动带来的磨损，同时铰接处的轴向固定要可靠，避免运动过程中出现销轴窜动导致机构脱落；基板的厚度需要根据机构传递的扭矩大小做强度校核，避免曲柄转动过程中基板受力变形，导致导向槽平行度超差影响滑块运动。

　　从功能特性来看，这套结构的运动规律完全由曲柄长度、连杆长度、偏置距离三个参数决定，对心式布置的曲柄滑块结构，滑块的运动行程为曲柄半径的两倍，且滑块在行程两端的运动速度为零，具备天然的行程末端减速特性，适合需要在行程端点完成加压、停留等工艺动作的场景；如果需要调整滑块的急回特性，可将曲柄的回转中心与滑块运动方向线设置一定偏置距离，实现工作行程慢进、回程快退的运动特性，提升设备的作业效率。

　　在安装调试阶段，需要先手动转动曲柄验证整套机构的运动顺畅度，确认全行程范围内无卡滞、无干涉点后再连接动力输入，首次运行时需要在导向槽、铰接点位置涂抹润滑脂，降低初期磨合的磨损量，后续定期检查铰接销轴的磨损情况、导向槽的间隙变化，及时更换磨损超标的零件即可保证机构长期稳定运行。这类基础传动结构的三维建模过程，需要重点保证各运动部件的相对位置精度，提前做运动仿真验证轨迹合理性，避免实际加工装配后出现运动干涉，减少试制阶段的改造成本。
