车载供电系统的电压匹配一直是整车电气架构搭建里的核心环节,不同于工业场景下固定安装环境的变压器产品,车载工况下的部件需要同时兼顾安装空间限制、振动耐受能力、电磁兼容表现以及散热效率,这款双绕组结构的车载电源变压器,就是针对乘用车辆低压供电回路的电压变换需求完成的结构设计。从实际装车场景来看,这类部件通常布置在发动机舱电气分配盒附近或者座舱内仪表台后方的电气舱内,需要把车载发电机输出的波动电压转换为车载电控单元、传感部件所需的稳定低压电源,部分同结构产品也会承担高压回路到低压控制回路的电气隔离作用,避免高压侧的电压波动串入控制回路导致电控信号失真。

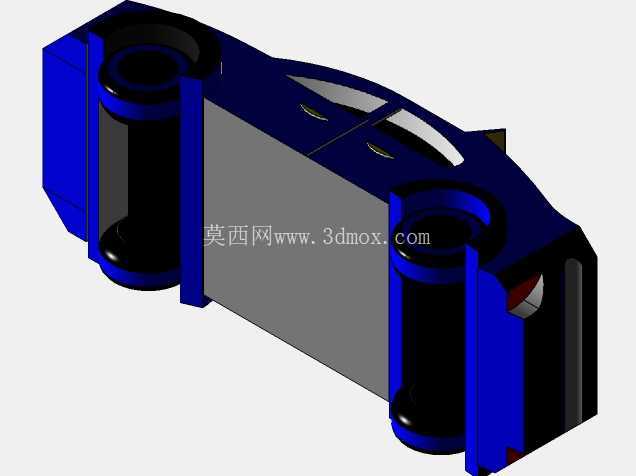

在结构设计层面,这款产品采用对称双绕组布局,两个独立的绕线腔分别布置在骨架两侧,中间的隔磁结构可以有效降低两个绕组之间的电磁串扰,避免不同电压等级回路之间的信号干扰。骨架采用高强度绝缘材质一体注塑成型,绕组安装位设置了定位挡边,绕线作业时可以直接依托挡边完成排线定位,不需要额外增加绕线治具的定位结构,能有效提升批量生产时的绕线一致性。两侧的绕组固定端采用圆弧过渡结构,既可以降低绕线过程中漆包线被骨架棱角划伤绝缘层的风险,也能在车辆长期振动工况下避免漆包线与骨架硬接触产生的绝缘层磨损问题。
考虑到车载工况下的安装空间限制,这款变压器的整体外形采用扁平化设计,主体安装面为平整矩形结构,安装孔位布置在骨架两侧的延伸固定耳上,固定耳与主体骨架为一体成型结构,不需要额外增加金属固定支架,既减少了零部件数量,也能降低整体装配高度。安装边界方面,主体结构的最大外轮廓尺寸适配常规车载电气舱的预留安装位,两侧绕组的突出部分做了圆弧收边处理,不会和周边的线束、其他电气部件产生安装干涉,安装时只需要通过两个固定螺栓就可以完成部件固定,固定点的间距符合车载电气部件的通用安装规范,可以直接适配现有车型的安装孔位,不需要针对安装点做额外的车身结构修改。
功能特性上,双绕组的独立结构设计可以同时输出两路独立的稳定电压,分别给不同的车载电控模块供电,减少了单绕组多抽头结构带来的电压调整率偏差问题,每个绕组的磁路都做了对称优化,在额定负载下两路输出的电压偏差可以控制在极小范围内,满足车载电控部件对供电电压稳定性的要求。磁芯部分采用对接式安装结构,磁芯与骨架的配合面设置了定位卡槽,装配时可以直接卡接到位,不需要额外涂胶固定就能保证磁芯的对接气隙一致性,有效降低磁路漏感,提升变压器的能量转换效率。磁芯外围的固定结构采用卡扣式设计,装配完成后可以牢牢卡住磁芯对接位置,避免车辆行驶过程中的振动导致磁芯移位,影响电气性能。
散热设计上,骨架的绕组安装位之间预留了通风间隙,车辆行驶过程中产生的流动空气可以顺着间隙穿过绕组表面,带走绕组长时间工作产生的热量,不需要额外增加散热铝片或者散热风扇,就能满足车载工况下的持续工作散热需求。绝缘结构设计上,绕组与骨架之间、两个绕组之间、绕组与磁芯之间都设置了足够的绝缘距离,满足车载电气部件的绝缘耐压要求,即使在高温高湿的车载工作环境下,也不会出现绝缘击穿的问题。接线端的布置在主体结构的侧方,接线位设置了导线卡槽,线束装配完成后可以通过卡槽固定导线走向,避免车辆振动导致接线端子受力松脱,同时接线位的高度低于主体结构的最高安装面,不会因为接线端子突出额外占用上部的安装空间,方便周边其他部件的布置。
从实际应用的适配性来看,这款结构的变压器可以覆盖多数乘用车辆、商用车辆的低压供电回路电压变换需求,结构设计上充分考虑了车载工况的振动、温度、空间限制等实际因素,没有冗余的结构设计,所有的结构特征都围绕实际装车使用的需求展开,既可以作为新车型电气系统开发的参考结构,也可以作为现有车载变压器产品优化设计的参照,在建模过程中所有的配合尺寸、安装尺寸都按照实际生产的公差要求做了预留,结构特征具备可加工性,不存在无法开模或者无法装配的理想化结构,完全可以直接对接后续的结构验证、样品试制环节。
