电源变压器用阶梯式衬套轴承结构设计

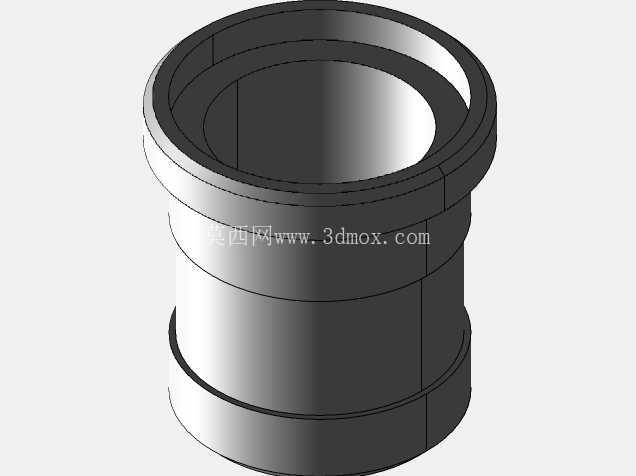

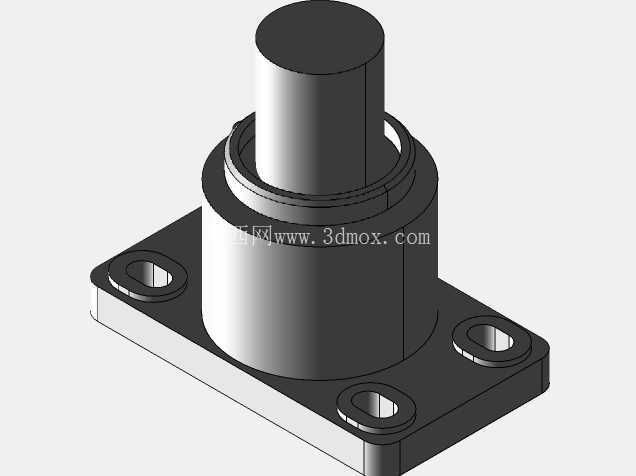

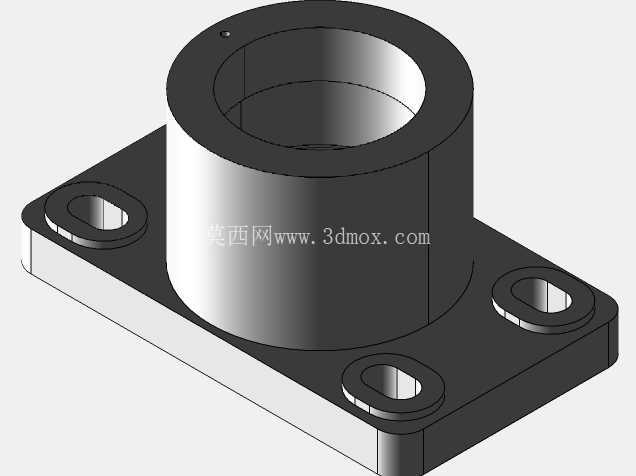

　　从结构设计逻辑来看，该零件采用多阶梯外圆与同轴内孔的整体式结构，不同直径的外圆台阶分别对应不同的安装配合面：最外侧的宽边凸缘用于轴向限位，安装时抵靠在安装板的基准面上，不需要额外加装轴端挡圈即可完成轴向定位，减少装配环节的零件数量；中间段的等直径圆柱面是主要的配合承载区，与安装座的内孔采用间隙配合，配合公差控制在H7/h6区间，既保证安装时的顺利推入，又避免配合间隙过大导致的转轴偏心；靠近凸缘侧的环形凹槽用于安装密封挡圈，在油浸工况下可以阻挡绝缘油中的杂质进入配合面，减少长期运行过程中的磨粒磨损。在中小功率电源变压器的装配体系中，这类阶梯式衬套轴承常被用于铁芯叠片组的定位支撑、调压机构的转轴衬套场景，区别于常规标准滚动轴承，该类零件属于滑动摩擦类支撑元件，适配变压器内部低转速、小载荷、长周期免维护的工况需求，尤其在油浸式变压器的分接开关传动链路里，这类衬套轴承需要兼顾绝缘适配、尺寸精度与轴向定位能力，避免转轴运行过程中出现径向窜动影响分接位置的接触可靠性。

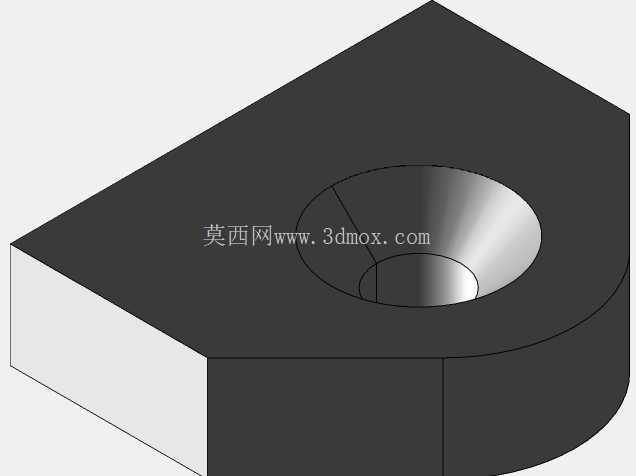

　　内孔采用整体等直径设计，表面粗糙度控制在Ra1.6以下，与转轴的配合间隙根据工况转速调整，低转速手动调压场景下可以适当放大间隙降低加工成本，带电动调压机构的场景则需要缩小间隙保证传动同轴度，避免电机输出轴出现附加径向力。零件的壁厚设计经过载荷校核，最薄处的壁厚不小于内孔直径的1/8，保证在压装过程中不会出现塑性变形，同时在长期承受径向载荷时不会出现椭圆变形导致的卡滞问题。从安装边界来看，该类衬套轴承的轴向总长度需要匹配安装板的厚度与凸缘的限位高度，压装后凸缘端面与安装板表面的贴合度不低于85%，避免出现局部间隙导致的受力不均；外圆各台阶的同轴度公差控制在0.02mm以内，保证安装后内孔与转轴的同轴度，减少转轴转动时的摩擦阻力。在实际选型应用中，这类衬套轴承不需要额外添加润滑脂，在变压器绝缘油的浸泡环境下可以实现自润滑，金属材质的衬套需要做表面氧化处理避免与变压器油发生反应，部分绝缘要求高的场景会采用同结构的工程塑料材质，但承载能力会相应降低。设计建模过程中需要重点关注各台阶过渡处的圆角处理，避免直角过渡产生的应力集中，尤其是在压装受力的凸缘根部，圆角半径不小于0.5mm，防止压装时出现开裂；内孔的两端需要做倒角处理，倒角角度30度，既方便转轴的穿入装配，也可以去除加工毛刺避免刮伤转轴表面。

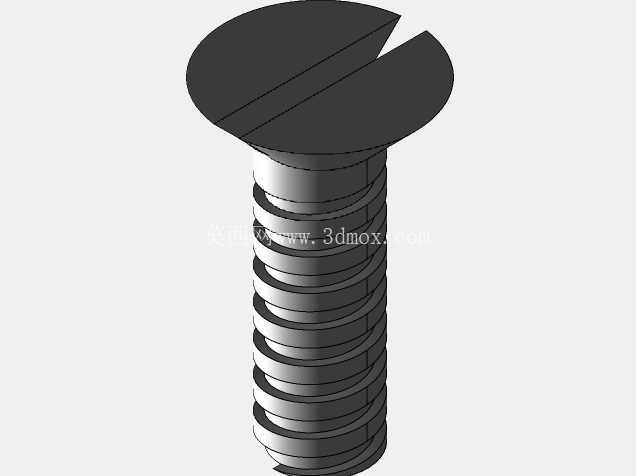

　　在变压器的实际装配流程中，这类衬套轴承通常采用冷压工艺压入安装座孔，压装时需要保证压头与衬套端面垂直，避免压偏导致外圆表面划伤或者安装座孔变形，压装完成后需要检测内孔的变形量，若内孔收缩量超过0.01mm需要采用铰刀进行修配，保证转轴可以灵活转动无卡滞。不同于通用标准轴承，该类衬套轴承的尺寸完全匹配特定型号变压器的安装空间，没有统一的标准系列，因此在三维建模时需要严格按照实际安装边界确定各段尺寸，尤其是凸缘的外径尺寸需要预留足够的支撑面积，避免单位面积压力过大导致安装板表面出现压痕。

　　在长期运行工况下，这类衬套轴承的主要失效形式是配合面的磨损，因此设计时需要根据预期使用寿命核算面压，面压值控制在材料许用比压的1/3以内，保证20年以上的使用寿命周期内磨损量不超过配合间隙的允许值。对于带有载调压的变压器场景，该类衬套轴承还需要考虑频繁转动下的耐磨性能，通常会在外圆配合面增加油槽结构，存储少量绝缘油改善润滑条件，降低磨损速率。建模过程中需要注意各尺寸的关联性，修改内孔直径时同步调整外圆壁厚与凸缘尺寸，保证整体结构的刚度匹配，避免出现局部刚度过低导致的变形问题。
