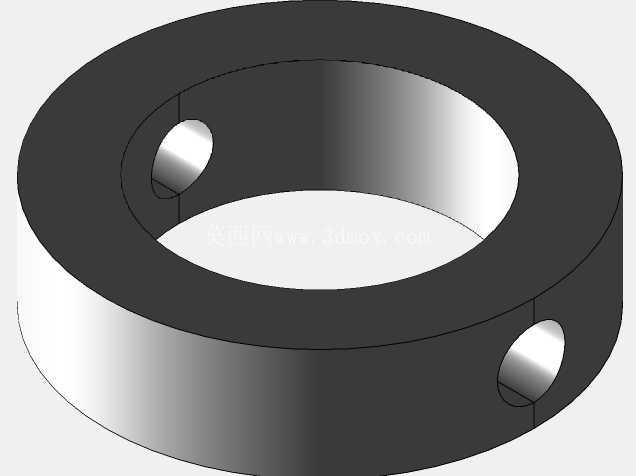

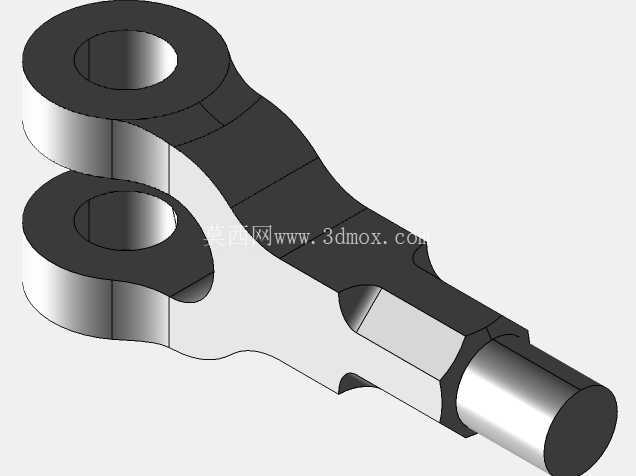

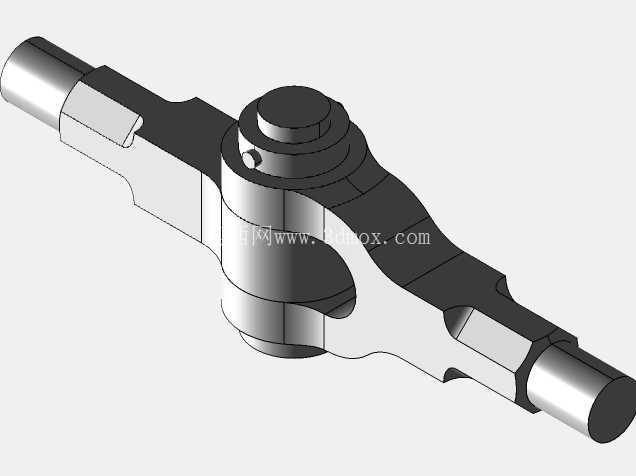

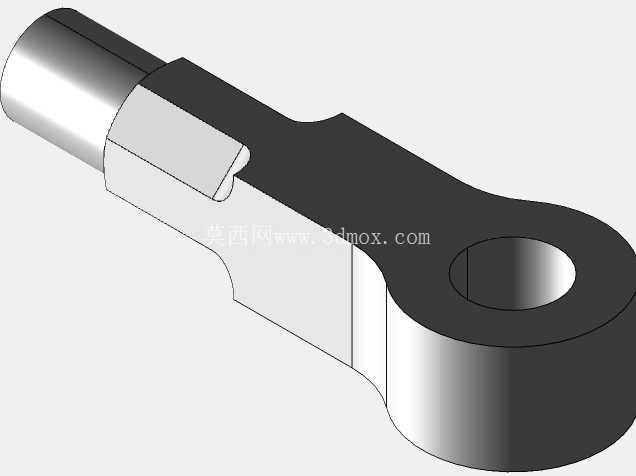

这类带径向通孔的环形转向连接接头,在多类需要实现轴系间角度转向、扭矩传递同时保留径向定位需求的机械结构中应用广泛,常见于中小型传动设备的转向节点、工装夹具的角度调节模块、小型机电产品的动力输出转向位置,区别于普通刚性法兰接头,这类结构不需要额外加装定位销套,自身的径向孔即可完成周向锁止,减少装配时的零件数量。从结构功能来看,该接头主体为等厚环形套体,内孔为光滑圆柱面,用于与对接的轴类零件形成间隙配合或过渡配合,保证轴件穿入后可在一定范围内调整轴向位置,套体侧壁均匀分布的径向通孔,用于穿装锁紧螺钉或者定位销,当内孔穿入对接轴后,拧紧径向孔内的紧固件即可将接头与轴件牢牢锁止,避免传动过程中出现周向打滑或者轴向窜动,相比传统的键连接结构,这种径向锁紧的方式不需要在对接轴上加工键槽,降低了轴件的加工难度,同时也适合需要频繁调整接头安装位置的调试场景。
设计这类接头时,首先要确定内孔的直径公差,根据对接轴的使用场景,如果是用于静态定位的场景,内孔可选用H7公差等级,与轴形成间隙配合方便装配,如果是用于传递扭矩的动态场景,内孔可选用H6/k6的过渡配合,减少配合间隙带来的传动回差;环形套体的外径尺寸需要根据径向孔的大小来确定,要保证径向孔加工完成后,套体剩余的壁厚有足够的强度承受锁紧力和传动扭矩,避免锁紧螺钉时出现套体开裂的情况,通常径向孔的中心到套体外圆面的距离不小于径向孔直径的0.8倍,同时径向孔的中心到套体端面的距离也要满足紧固件的安装空间要求,避免螺钉头突出端面影响其他零件的装配。实际选型应用时,需要先明确对接轴的直径,再根据需要传递的扭矩大小计算径向锁紧螺钉的数量和规格,比如传递扭矩在10N·m以内的场景,2个M4的径向锁紧螺钉即可满足锁止需求,如果扭矩更大则需要增加螺钉数量或者选用更大规格的螺钉,同时要注意径向孔的分布角度,两个径向孔呈180度对称分布时,锁紧力更均匀,不会出现轴件被顶偏的情况,如果空间受限无法对称布置,也要保证两个孔的夹角不小于90度,避免锁紧时轴件与内孔出现单侧贴合的问题。
这类接头的安装边界需要注意,套体的两个端面需要与对接零件的端面保留至少0.5mm的间隙,避免装配时出现端面顶死导致轴件无法穿入的情况,径向孔的外端需要预留足够的空间放入扳手拧动螺钉,通常预留的空间不小于螺钉公称直径的1.5倍,方便装配操作。在实际生产场景中,这类接头常采用45号钢加工制作,表面做发黑处理提升防锈能力,如果是用于有耐腐蚀需求的场景,也可以选用304不锈钢材质,加工时要保证内孔的圆柱度公差不超过0.02mm,径向孔的轴线要与内孔的轴线垂直相交,垂直度公差不超过0.03mm,避免锁紧时螺钉与轴件表面是点接触,降低锁止的可靠性。
很多小型自动化设备的输送带转向位置、手动工装的角度调节部位、小型实验设备的传动节点都会用到这类结构,相比一体式的转向节,这种分体式的环形接头加工难度更低,更换维护也更方便,当接头出现磨损时,只需要更换这个环形套即可,不需要更换整个轴系部件,降低了设备的维护成本。建模过程中需要注意,径向孔与环形套体的相交处要做适当的倒角处理,去除加工毛刺,避免装配时毛刺掉落进入配合面,影响配合精度,内孔的两端入口处也要做1×45度的倒角,方便轴件顺利穿入,减少装配时的卡滞问题。
