环形精密陀螺仪机械结构三维设计

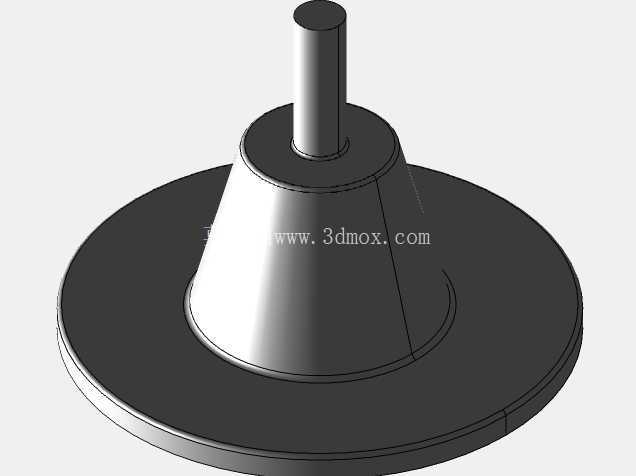

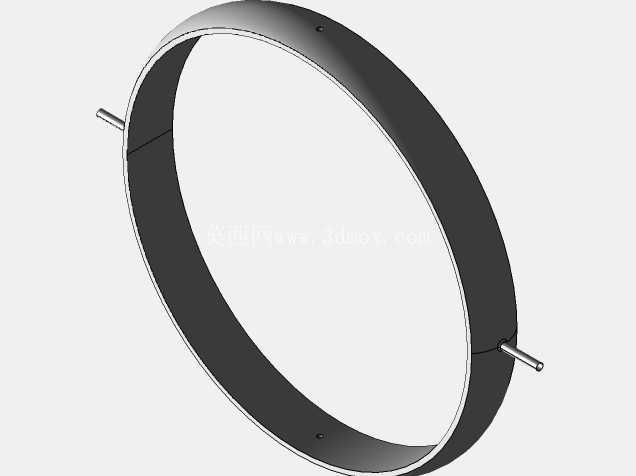

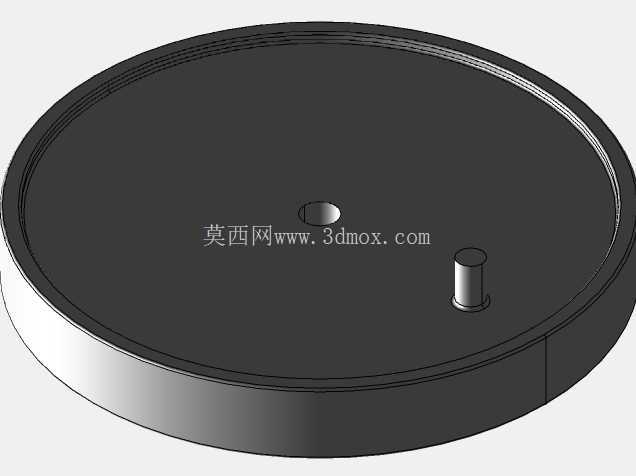

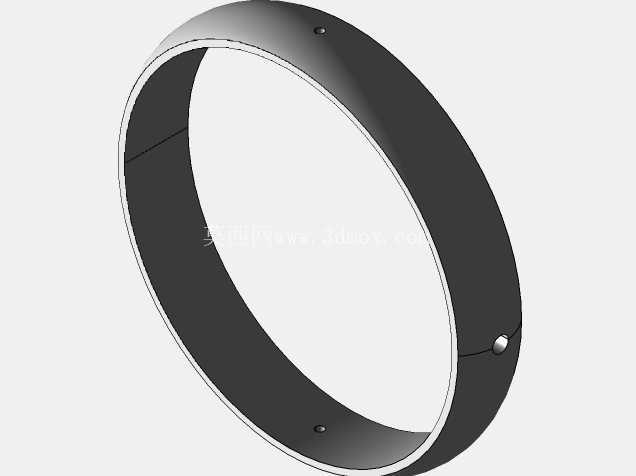

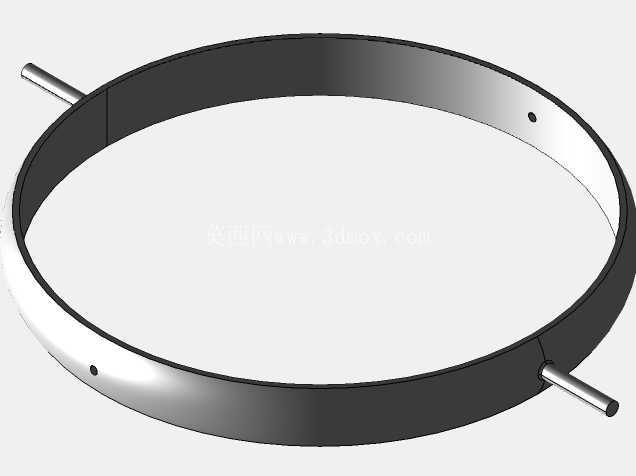

　　在惯性导航、姿态检测类设备的研发环节，环形结构的陀螺仪核心构件是决定检测精度的关键部分，这类构件的设计合理性直接影响整套传感系统的运行稳定性，不同于传统框架式陀螺仪的分体式装配逻辑，本次设计的环形陀螺仪采用一体化环体作为核心承载基体，将传感定位点位直接集成在环体侧壁，减少了多零件拼接带来的装配累积误差。从实际应用场景来看，这类环形陀螺仪构件可适配小型无人设备姿态校准、工业设备振动监测、精密平台稳姿控制等多个场景，不同场景下对环体的壁厚、定位点分布的要求存在差异，设计阶段需要先明确安装边界的约束条件：环体的径向尺寸需要适配安装腔体的内径预留量，轴向宽度要匹配整套传感模组的堆叠空间，环壁上预留的三个定位沉孔分别对应信号采集模块、配重校准块、限位固定件的安装位置，沉孔的深度控制在环壁厚度的三分之一处，既保证安装件的固定强度，又不会穿透环壁破坏整体结构的动平衡性能。

　　设计思路上摒弃了额外加装外置支撑框架的方案，利用环形基体自身的结构刚度实现运转过程中的形变量控制，环体内外侧边缘做了0.2mm的倒角处理，避免高速运转过程中边缘应力集中导致的结构疲劳，同时也能减少装配过程中锐边对操作人员、配套线路的划伤风险。装配逻辑上环体与内部转动组件采用间隙配合，配合公差控制在H7/g6区间，保证转动过程中无卡滞的同时，将径向跳动量控制在允许的精度范围内，环壁上的定位孔位置经过动平衡校准，三个点位沿环体周向呈非对称分布，匹配不同安装件的重量差，抵消高速旋转时的偏心振动。

　　从功能特性来看，该环形构件作为陀螺仪的核心承载结构，需要兼顾结构强度与轻量化要求，环体壁厚经过迭代计算，在满足12000rpm转速下结构形变量不超过0.005mm的前提下，尽可能削减壁厚降低整体转动惯量，提升陀螺仪的响应灵敏度，环体内壁的表面粗糙度要求达到Ra0.8，减少与内部转动组件配合时的摩擦阻力，降低运转过程中的能量损耗与磨损速率。实际选型适配时，需要注意该环形构件的安装端面平面度要求控制在0.01mm以内，安装时需保证环体轴线与转动组件的回转轴线同轴度误差不超过0.008mm，否则会在高速运转时产生额外的离心振动，直接影响陀螺仪的检测精度。

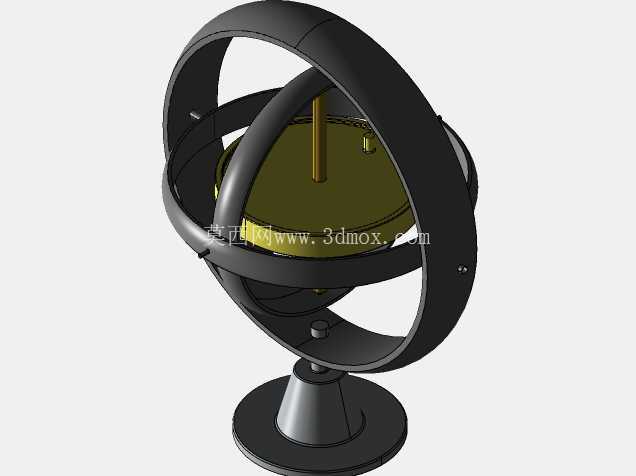

　　设计过程中同步完成了整套结构的装配验证，对环体与各配套零件的干涉情况做了全面检查，确保各安装点位的零件装配后不会超出环体的外轮廓边界，适配狭小安装空间内的集成需求，针对不同应用场景的配重需求，环壁上预留的沉孔可适配不同重量的校准块，无需重新加工环体即可完成动平衡校准，提升了构件的场景适配性。在运动模拟验证环节，针对环体在不同转速下的应力分布、形变量、共振频率做了对应测算，确认环体的一阶共振频率远高于常规工作转速区间，避免运转过程中出现共振现象导致结构损坏或检测失效，环体外侧的光滑圆柱面可作为后续加装防护外壳的定位基准，防护外壳与环体外径采用小间隙配合，不影响环体内部组件正常运转的同时，可阻挡外界粉尘、杂质进入配合间隙，延长整套结构的使用寿命。
