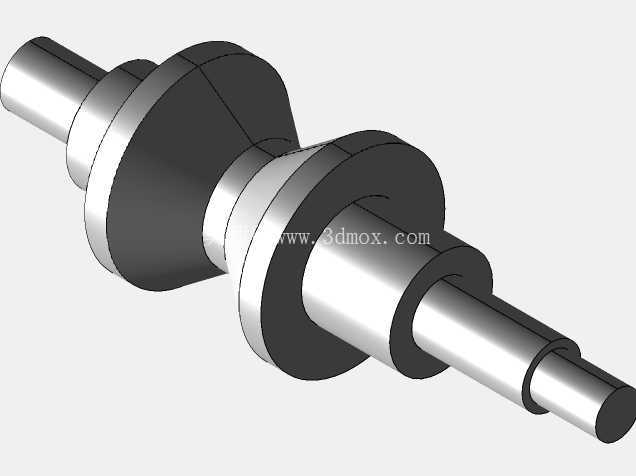

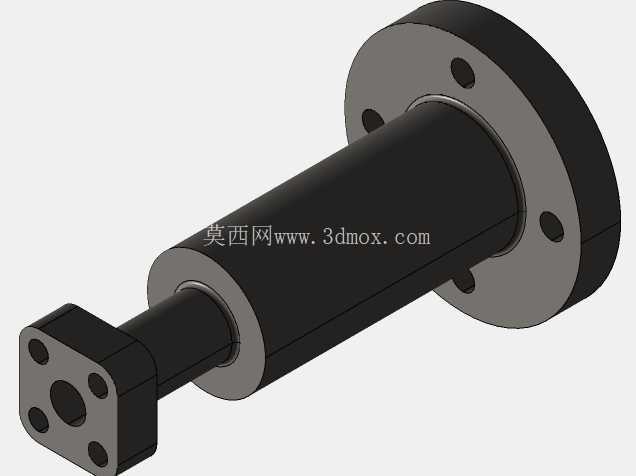

阶梯式偏心曲轴传动构件练习建模

　　这类偏心阶梯轴构件是往复式动力转换机构里的核心传动零件，日常在小型内燃机、柱塞泵、往复式压缩机这类需要将回转运动转化为直线往复运动，或是反向将直线推力转化为回转扭矩的设备中应用极广，很多入门结构设计从业者接触动力传动类零件建模时，往往会先从这类零件入手，因为它涵盖了轴类零件建模的绝大多数基础特征操作，同时又包含偏心结构的设计考量，能快速建立轴类零件的设计逻辑。

　　从实际功能来看，该构件的核心作用是通过偏心段的回转半径，将输入的连续回转运动转化为从动件的规律往复位移，不同直径的阶梯段分别承担不同的功能：最外侧的细轴段是动力输入端，用来和带轮、联轴器或是驱动电机的输出轴配合，传递输入扭矩；中间的大直径圆盘段是偏心配重与曲柄销安装基座，一方面通过偏心距确定从动件的行程长度，另一方面自身的质量分布可以平衡往复运动产生的惯性力，降低设备运行时的振动；靠近输出侧的阶梯轴颈是支撑定位段，用来和轴承座内的滚动轴承配合，约束轴系的径向跳动，保证回转精度；最末端的细轴段是输出辅助定位段，可用来安装转速检测元件、飞轮或是轴向锁紧结构，防止轴系工作时发生轴向窜动。

　　设计这类零件时，首先要确定的核心参数是偏心距，这个尺寸直接决定配套从动件的往复行程，需要和配套的连杆、活塞或是柱塞的运动范围匹配，偏心距过大会导致从动件超出设计行程引发碰撞，过小则无法满足设备的输出位移要求。其次是各轴段的直径与长度设计，支撑轴颈的直径需要根据承受的径向载荷计算确定，要满足轴承的选型内径要求，同时轴段长度要和轴承宽度、轴承座的安装空间匹配，避免出现装配干涉；偏心圆盘的直径需要大于偏心距的两倍，保证回转时圆盘外圆不会和周边的壳体、连杆结构发生剐蹭，同时圆盘的厚度要根据传递的扭矩核算，避免高负载下出现偏心段断裂的情况。

　　建模过程中需要先梳理轴系的回转基准，首先建立主支撑轴段的中心轴线作为基础参考，再根据偏心距偏移出偏心圆盘的中心轴线，按照从左到右或是从支撑段向两端的顺序依次绘制各轴段的回转截面，通过旋转特征生成主体结构，之后再处理各轴段之间的过渡圆角——这些圆角不是随意添加的工艺结构，而是为了降低轴段变径处的应力集中，避免交变载荷下在台阶位置产生疲劳裂纹，圆角半径需要根据轴径差确定，通常不小于相邻小轴直径的十分之一。另外各轴段的端面需要根据装配需求设计倒角，方便装配时轴承、联轴器的顺利导入，同时去除加工产生的锐边毛刺，避免装配时划伤配合零件的表面。

　　从安装边界来看，该零件的总长度决定了配套传动箱的轴向安装空间，两个支撑轴颈的中心距决定了轴承座的跨距，设计时需要核算轴系的挠度，保证最大回转转速下轴的径向变形量在轴承允许的范围内，避免出现轴承偏磨、密封件过早损坏的问题。偏心圆盘的外圆最大回转直径是周边结构设计的避让边界，箱体内壁、连杆大端的周边都需要留出足够的安全间隙，防止高速回转时出现运动干涉。输入端的轴段需要设计键槽或是扁位结构，用来和驱动件传递扭矩，键槽的宽度深度需要符合对应轴径的标准规范，避免键连接出现压溃失效。

　　这类零件的建模练习，本质上是让初学者建立轴类零件的设计思维，不能只停留在画出几何外形的层面，要理解每个尺寸、每个结构背后对应的装配需求、载荷需求、工艺需求，比如为什么轴段要设计成阶梯状而不是等直径，一方面是为了方便零件的装配定位，等直径轴安装轴承时需要从一端压入，跨距大的话装配难度极高，阶梯结构可以让各零件从两端分别装配，靠轴肩实现轴向定位；另一方面不同轴段承受的载荷不同，阶梯变径可以在高载荷段用更大的轴径满足强度要求，低载荷段用更小的轴径减轻整体重量，降低材料成本和回转惯量。另外偏心段的位置精度要求很高，两个轴线的平行度、偏心距的尺寸公差都会直接影响设备的运动精度，建模时需要明确标注对应的形位公差要求，给后续的加工环节提供明确的检验依据，避免加工出来的零件因为偏心距误差导致从动件行程不符合设计要求，或是运行时出现卡顿、异响的问题。
