台钻用钻夹头扳手钥匙结构设计

　　在常规金属切削加工场景里，不管是台式钻床、手持电钻还是铣床上配套的钻夹头，都需要配套的专用钥匙来完成夹爪的松紧操作，这个看似不起眼的小零件，其实直接影响钻头装夹的可靠性，一旦钥匙的齿形、立柱尺寸不匹配，轻则夹不紧钻头导致钻孔时打滑、崩刃，重则会在拧紧过程中滑脱打伤操作人员，所以这类零件的结构设计容不得半点马虎。

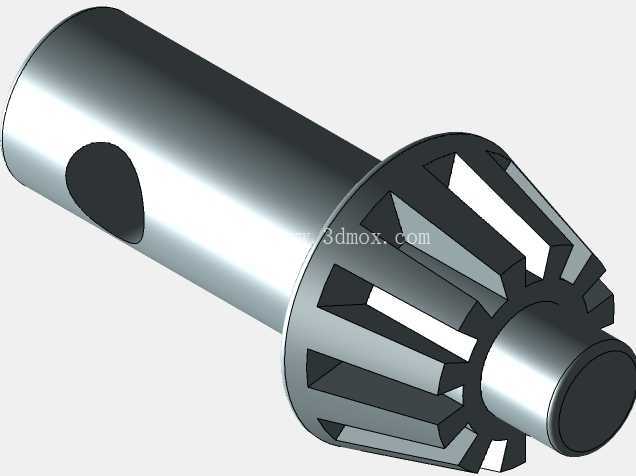

　　从实际使用场景出发，这类钥匙的核心功能就是传递扭矩，带动钻夹头后端的伞齿圈转动，进而驱动夹爪内部的螺纹结构实现径向伸缩，完成对钻头直柄的夹紧或松开。设计的时候首先要匹配对应规格钻夹头的齿圈参数，比如常用的1-13mm规格钻夹头，钥匙端部的小圆柱定位直径要和夹头端面的定位孔做间隙配合，间隙控制在0.1mm以内，既保证插取顺畅，又不会因为间隙过大导致啮合时齿面受力偏载，加速齿面磨损。啮合的直齿锥齿部分，齿角要和夹头齿圈的齿角完全吻合，齿高方向要预留0.2mm的啮合间隙，避免顶齿导致操作卡滞，齿部的受力面要做圆弧过渡，减少应力集中，毕竟日常操作时工人往往会用套管加力拧紧，齿根的强度必须能承受至少30N·m的扭矩而不发生断齿。

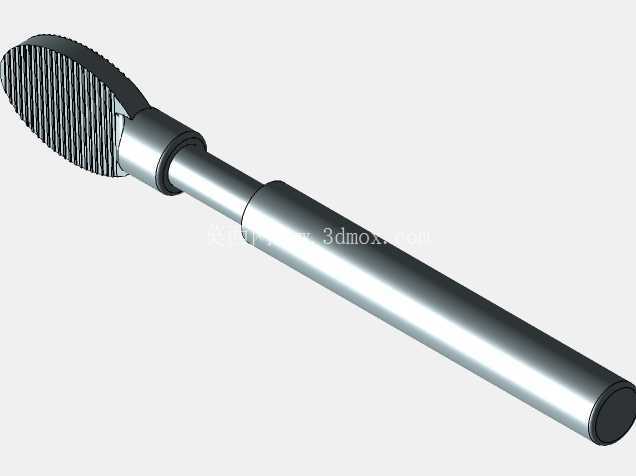

　　外形结构上，钥匙的握持杆采用垂直于啮合端轴线的T型布局，杆身做滚花处理，增加手部握持的摩擦力，即使手上沾了切削液也能稳稳发力，不会打滑。杆身的长度要匹配对应夹头的拧紧力矩需求，小规格夹头的钥匙杆长控制在80mm左右，手动拧紧的力矩刚好能满足小直径钻头的夹紧需求，不会因为力臂过长导致拧紧力矩过大夹碎钻头柄部，也不会因为力臂太短拧不紧出现钻头跑位。端部的定位立柱和齿部采用一体结构设计，材料选用45号钢调质处理，齿面高频淬火硬度达到HRC45-50，兼顾芯部韧性和表面耐磨性，正常使用情况下齿面的磨损寿命能达到上万次操作，不会因为短期使用就出现齿形磨圆、无法啮合的问题。

　　设计建模的时候要重点关注几个安装边界：首先是定位立柱的插入深度，要保证插入夹头定位孔后，齿部的啮合长度达到全齿高的80%以上，避免局部齿受力过载；其次是握持杆和齿部轴线的垂直度，公差控制在0.05mm以内，不然转动钥匙的时候会出现别卡，甚至把夹头的定位孔磨成椭圆；还有握持杆的两端要做倒圆角处理，避免操作时棱角划伤手掌。另外要考虑不同工位的使用便利性，比如在流水线批量钻孔工位，钥匙可以在杆身尾部做一个挂孔，方便用弹簧绳挂在钻床旁边，避免随手放置丢失，也不会因为钥匙掉在工作台面上被切屑刮花齿面。

　　很多新手设计这类零件的时候容易忽略齿形的匹配度，随便画几个齿就拿去加工，结果实际用的时候要么插不进去，要么啮合间隙过大转起来晃荡，用几次就把夹头的齿圈打坏，反而造成更大的成本损失。还有的为了追求耐用把杆身做的特别粗长，结果操作的时候空间受限，在小型台钻的工作台附近根本转不开，反而影响使用效率。实际建模时要先测绘对应钻夹头的齿圈参数，包括模数、齿数、齿顶角、定位孔直径、定位孔到齿圈的距离，再反向推导钥匙的各部分尺寸，保证和夹头完全适配。另外齿部的啮合面要做拔模斜度吗？不，因为是机加工零件，不需要拔模，齿面要保证平直，啮合时接触面均匀，不会出现局部点接触导致的齿面压溃。

　　从维护角度来说，这类钥匙在使用过程中要避免用锤子敲击杆身来加力，不然很容易导致齿部断裂或者立柱弯曲，所以设计的时候杆身和齿部的过渡圆角要足够大，减少应力集中点，即使偶尔有违规操作，也不会轻易断裂。日常使用时定期在齿面涂抹少量润滑脂，减少啮合时的磨损，能大幅延长钥匙和夹头齿圈的使用寿命。在三维建模过程中，要把齿形的参数做全关联，后续如果要适配不同规格的钻夹头，只需要修改模数、齿数、立柱直径几个参数，就能快速生成对应规格的钥匙模型，不需要重新绘制整个结构，提升设计复用率。
