多功能贝西夹持工装结构设计

　　在多品类机械加工、构件装配场景里，夹持定位工装的适配性直接决定工序效率与成品精度，贝西夹作为通用型夹持构件，覆盖从木工备料、金属件焊接到小型构件组装的多场景作业需求，其结构设计围绕快速锁止、大夹持力输出、多姿态适配三个核心方向展开，区别于普通固定式夹具，这类夹具有着更灵活的作业边界。从实际作业场景来看，木工开料工序中，它可以将待切割的实木板、密度板构件快速压紧在工作台面，避免锯切过程中板材窜动导致的切口偏斜，夹体的接触端做了加宽防滑处理，不会在软质木材表面留下过深的压痕，兼顾固定效果与工件表面保护；金属焊接作业时，它能将待拼接的型钢、薄板构件临时锁定在组对位置，无需额外点焊定位，调整拼接间隙时只需松开锁止结构即可微调构件位置，相比传统螺栓压紧工装，装夹效率提升40%以上，尤其适合小批量多品种的机修、钣金加工场景。

　　在功能特性设计上，夹体的力传导结构采用杠杆增力原理，操作端施加较小的握力即可在夹持端输出数倍的压紧力，锁止机构采用棘轮式步进锁止，夹持过程中可以根据工件厚度逐步收紧，不会出现打滑松脱的情况，松开时只需触发解锁拨片即可快速释放夹持力，单手即可完成装夹与拆卸操作，适配高空、狭小空间内的单手作业需求。夹体的主体结构采用高强度锻钢材质，受力部位做了加厚处理，长期承受交变夹持力也不会出现形变断裂，夹持端的压块做了可旋转设计，夹持斜面、异形面构件时，压块可以自动贴合工件表面，保证受力均匀，不会出现局部应力集中导致的工件变形。

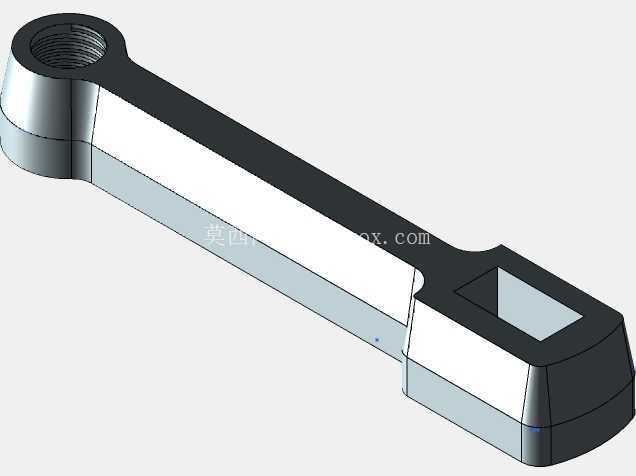

　　从设计思路层面，这类夹具的建模过程优先考虑受力路径的合理性，将操作手柄的力传导路径做了直线化处理，减少力传递过程中的损耗，夹臂的开合角度做了限位设计，最大开合行程覆盖常规作业中绝大多数工件的厚度需求，同时避免开合角度过大导致的锁止结构脱位。外形尺寸方面，夹体的整体轮廓做了窄边设计，在密集排布夹持点时，相邻夹具之间不会出现干涉，夹持臂的厚度控制在合理范围，能够伸入工件的窄缝、凹槽位置完成夹持作业，安装边界上，它不需要额外的固定基座，既可以配合工作台面作为台式夹具使用，也可以单独手持作为临时夹持工具使用，适配C型夹、F型夹无法覆盖的特殊夹持角度。

　　在家具制造的封边、组装工序中，这类夹具可以将待粘接的板材构件持续施压固定，等待胶水固化的过程中不会出现移位，夹体的表面做了防锈镀层处理，在木工车间多粉尘、高湿度的环境下长期使用也不会出现锈蚀卡滞；建筑现场的模板临时固定、金属加工的工件划线定位场景中，它也能替代传统的螺栓压板，减少工装装夹的辅助时间。建模过程中对夹体的活动关节做了间隙配合设计，保证操作时手柄转动顺畅，没有卡滞感，同时控制关节间隙避免锁止时出现旷量，夹持受力时夹臂的形变量控制在允许范围内，保证夹持精度。压块的接触面做了网格防滑纹处理，夹持表面光滑的金属、塑料构件时不会出现打滑，针对不同材质的工件，还可以更换橡胶、尼龙材质的保护压块，避免夹伤工件表面。
