SODECAP工业管道离心式插头风机结构

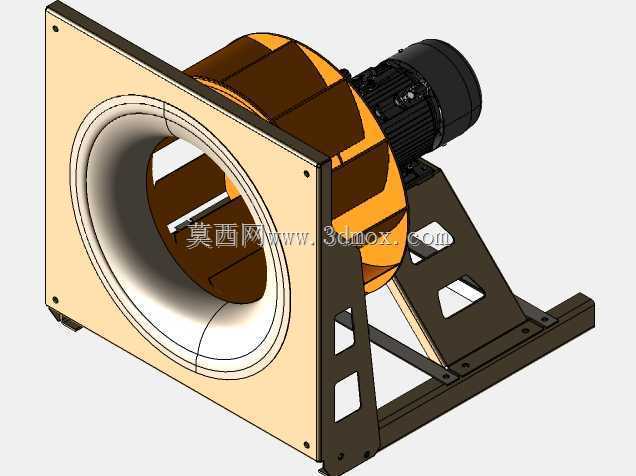

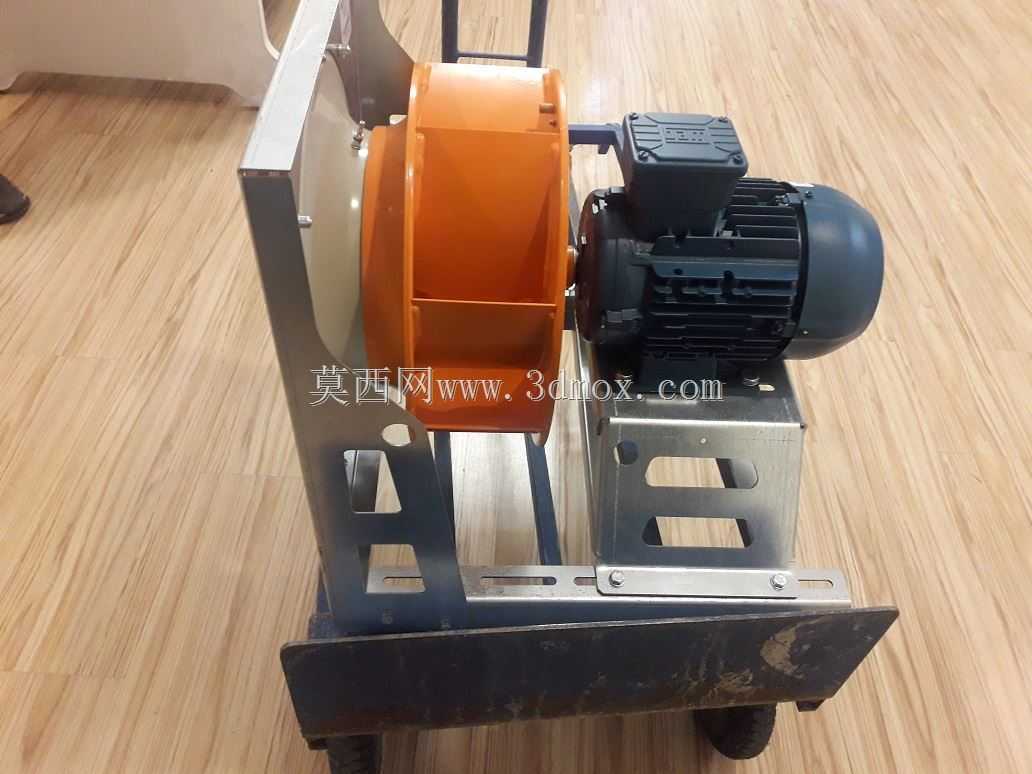

　　在工业厂房通风、工艺管线送风、设备局部散热的场景里，这类直插式离心风机的应用占比一直不低，不同于常见的轴流风机直吹送风的形式，这款SODECAP插头风扇采用离心式叶轮结构，气流从正面进风口轴向进入叶轮腔后，在叶轮叶片的带动下获得动能，再沿蜗壳导向从侧方出风口送出，能在有限的安装空间内提供更高的送风压头，适配需要克服管线阻力、滤芯阻力的通风回路。从结构设计来看，这款风机采用方形安装面板搭配三角支撑支架的形式，面板四周预留了固定安装孔位，可直接贴合在墙面、设备柜体侧壁或者通风管道的接口端面上，不需要额外制作复杂的转接安装座，能大幅降低现场安装的适配工作量。叶轮采用前倾式多叶片结构，叶片曲面经过弧度优化，在保证送风效率的同时，能降低气流通过叶轮时的紊流噪音，叶轮与后方驱动电机直连，省去了皮带传动、齿轮传动的中间结构，既减少了传动环节的能量损耗，也缩小了整机的轴向安装尺寸，适合安装空间局促的设备配套场景。进风口处设置了圆弧过渡的集风圈，集风圈与叶轮进口端的间隙控制在极小范围内，能减少气流进入叶轮时的回流损失，提升风机的运行效率，集风圈采用圆角翻边结构，没有尖锐的棱角，也能避免安装维护过程中划伤操作人员。

　　支撑支架采用折弯成型的金属板材制作，支架上开设了多组减重孔，在保证支撑强度的前提下降低整机重量，支架与安装面板、电机固定座之间采用紧固件连接，装配过程中可以根据实际安装需求微调电机与叶轮的同轴度，避免运行过程中出现叶轮擦碰、振动超标的问题。从安装边界来看，这款风机的方形面板尺寸适配常规的工业通风预留洞口，整机的重心落在支撑支架的受力范围内，安装后不会出现悬臂受力导致的固定件疲劳问题，出风口的方向可以根据现场管线走向调整支架安装角度，适配不同方向的送风接管需求。

　　在实际使用场景中，这类风机常被用于小型工业设备的柜体散热、生产工位的局部送风、小型除尘系统的末端引风，也可配套在小型烘干设备、空气净化设备中作为气流驱动部件，相比大型离心风机，它的体积更小、安装更灵活，不需要搭建专门的风机安装基础，直接通过面板螺栓固定即可投入使用。设计过程中，叶轮的动平衡精度是核心控制指标，每个叶片的安装角度、重量偏差都控制在极小范围内，避免高速运行时产生过大振动，影响风机的使用寿命和周边设备的正常运行；电机与叶轮的连接部位设置了可靠的防松结构，长期运行不会出现叶轮松动移位的问题；外壳与支架的表面做了防锈防腐处理，可适配湿度较高、有轻度腐蚀性气体的工业车间环境。

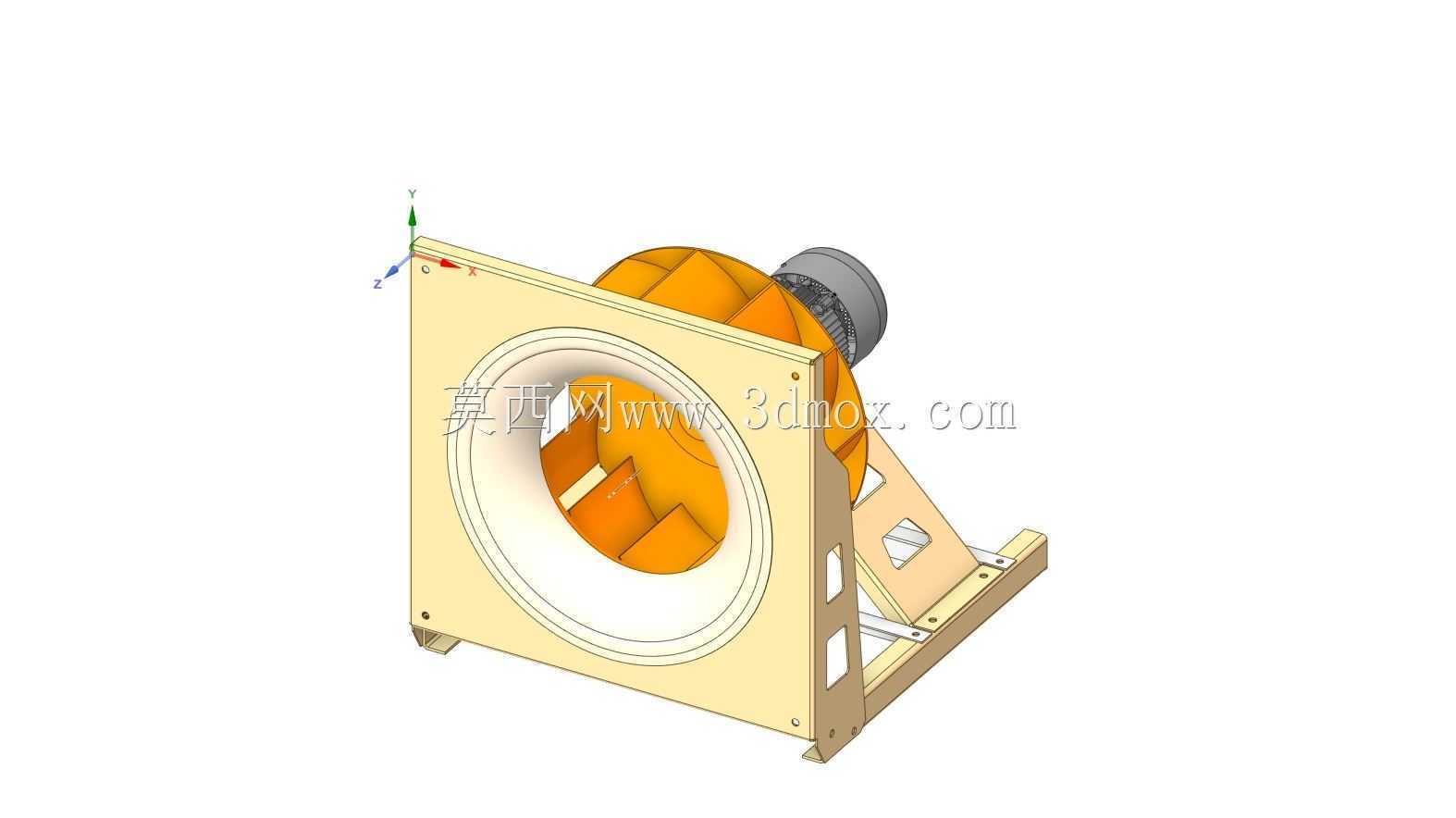

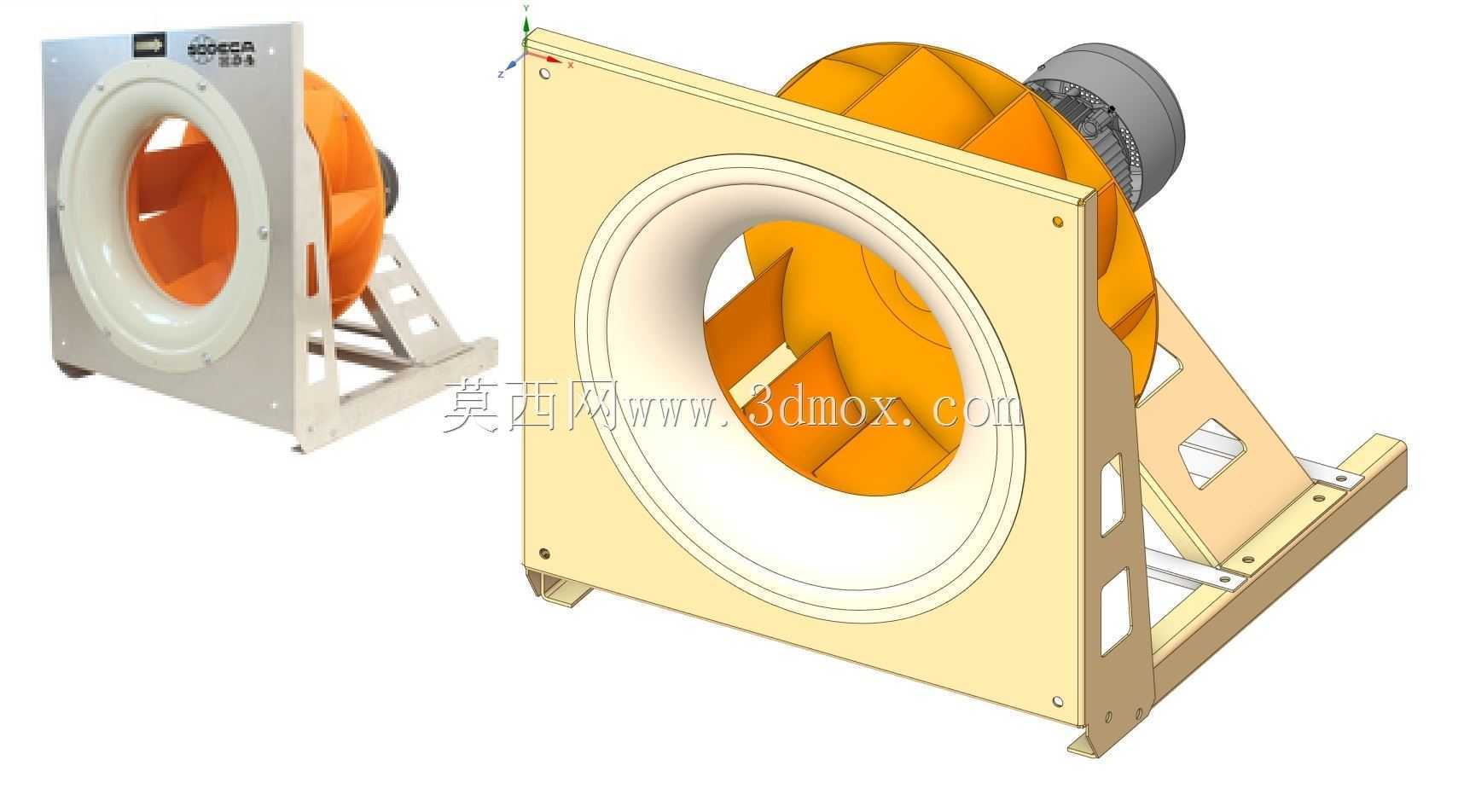

　　在三维建模过程中，这类产品需要重点还原叶轮的叶片曲面弧度、集风圈的过渡圆角、安装面板的孔位分布、支架的折弯角度与减重孔形态，确保模型导入装配环境后可以直接做安装干涉检查、管线对接模拟，不需要额外做结构修正；对于结构设计从业者来说，参考这类成熟量产的风机结构，可以快速掌握小型离心风机的布局逻辑、安装固定方式、气流通道的设计要点，在做设备通风系统设计、柜体散热设计时，能直接匹配对应安装尺寸的风机型号，减少重复设计的工作量；对于设备选型人员来说，通过三维模型可以直观判断风机的外形尺寸是否满足现场安装空间要求，进出风口的位置是否适配现有管线走向，支撑结构的强度是否满足安装后的承重需求，避免选型阶段出现尺寸 mismatch 导致的现场安装返工问题。这类直插式离心风机的结构设计没有冗余的部件，每个结构都对应明确的功能需求：方形面板承担安装固定与进风口密封的作用，集风圈承担气流导向、减少进风损失的作用，叶轮承担能量转换、给气流提供压头的作用，支架承担整机承重、固定电机位置的作用，各部件之间的装配关系简单可靠，既方便生产过程中的装配作业，也方便后期使用过程中的维护保养，比如叶轮积尘需要清理时，只需要拆卸集风圈的固定件即可露出叶轮，不需要完全拆解整机，能大幅降低维护的时间成本。
