TSB-450-P侧装式工业离心插头风扇结构

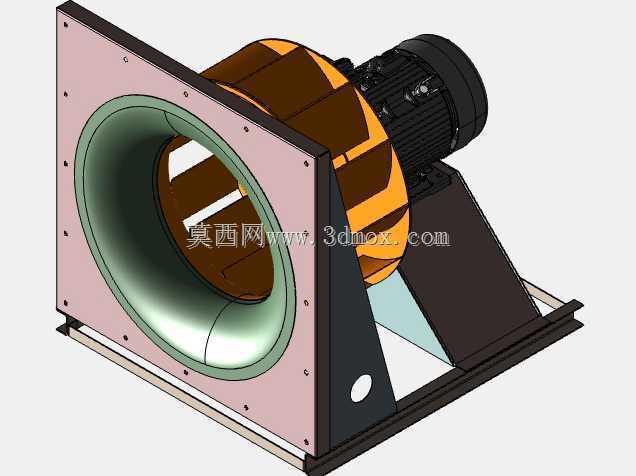

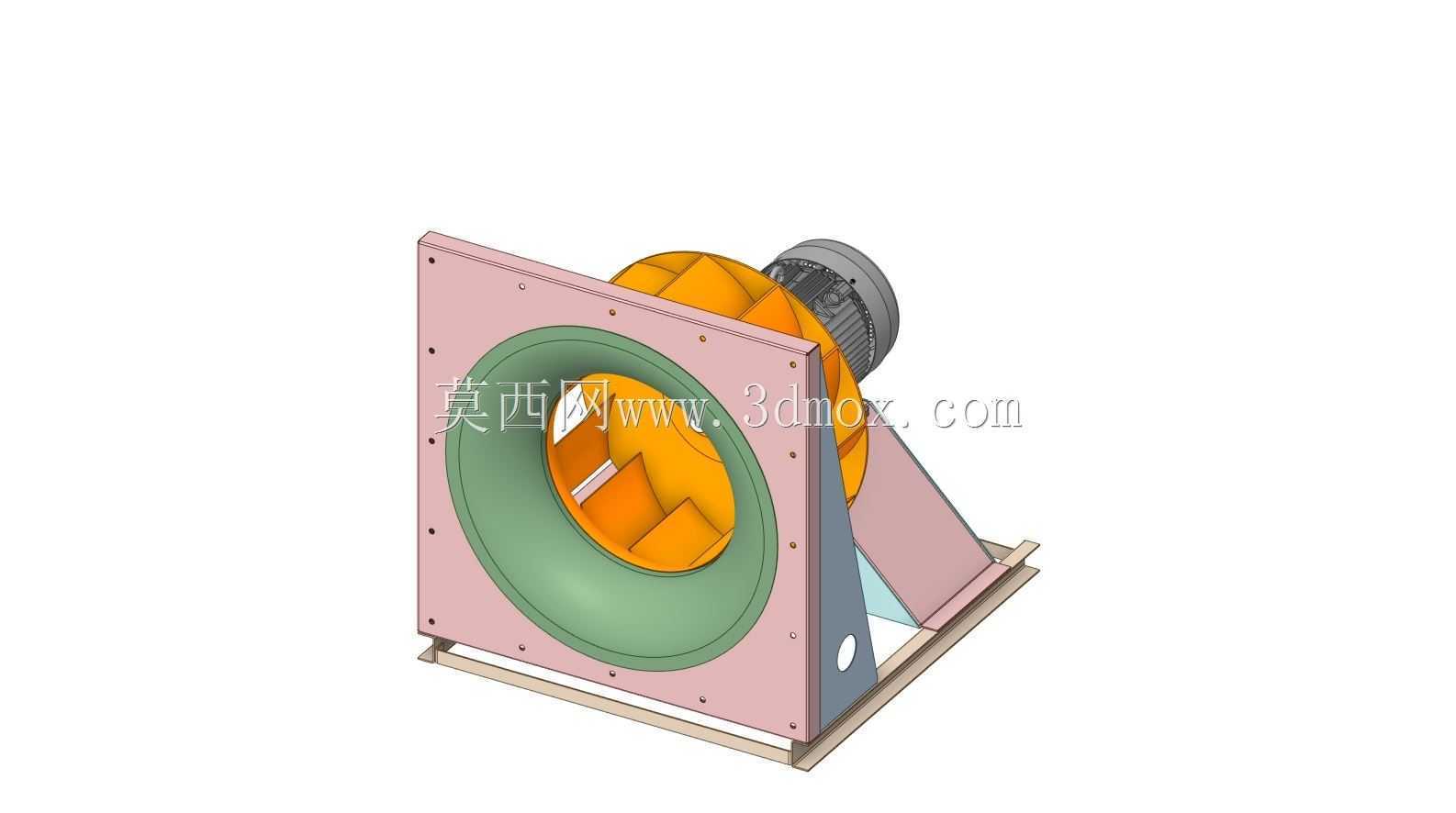

　　在工业电控柜、小型集成动力站、嵌入式设备舱这类空间紧凑、通风路径受限的场景里，常规轴向风扇往往受限于安装方向、风压阈值难以适配，这类带安装支架的前倾式离心插头风扇，刚好填补了小空间强通风的选型空白。不同于轴流风扇直吹式的气流走向，这款风机采用前倾式多翼叶轮设计，叶轮与进风集风器的同轴度控制在0.2mm以内，运行时气流从正面集风圈轴向进入叶轮腔，在叶片的离心作用力下沿蜗壳导向转向90度从侧方送出，能在有限的安装进深里实现更高的静压输出，应对柜体内部滤网、密集布线带来的风阻时，风量衰减幅度远小于同功率轴流产品。从结构设计逻辑来看，这款风机的安装法兰采用粉色喷塑冷轧钢板冲压成型，法兰面均匀分布8个M6安装沉孔，孔位遵循通用柜体通风口安装尺寸规范，可直接贴合在柜体侧壁预留的开孔上，无需额外制作转接法兰，降低现场安装的加工工作量。法兰与蜗壳主体之间采用三角支撑结构连接，支撑腿底部带有条形安装固定孔，既可以通过法兰面做壁挂式侧装，也能通过底部支架做平面卧式放置，适配两种不同的安装场景，支撑结构的折弯角度经过受力校核，满负荷运行时的结构形变控制在0.1mm以内，避免长期运行出现共振异响。

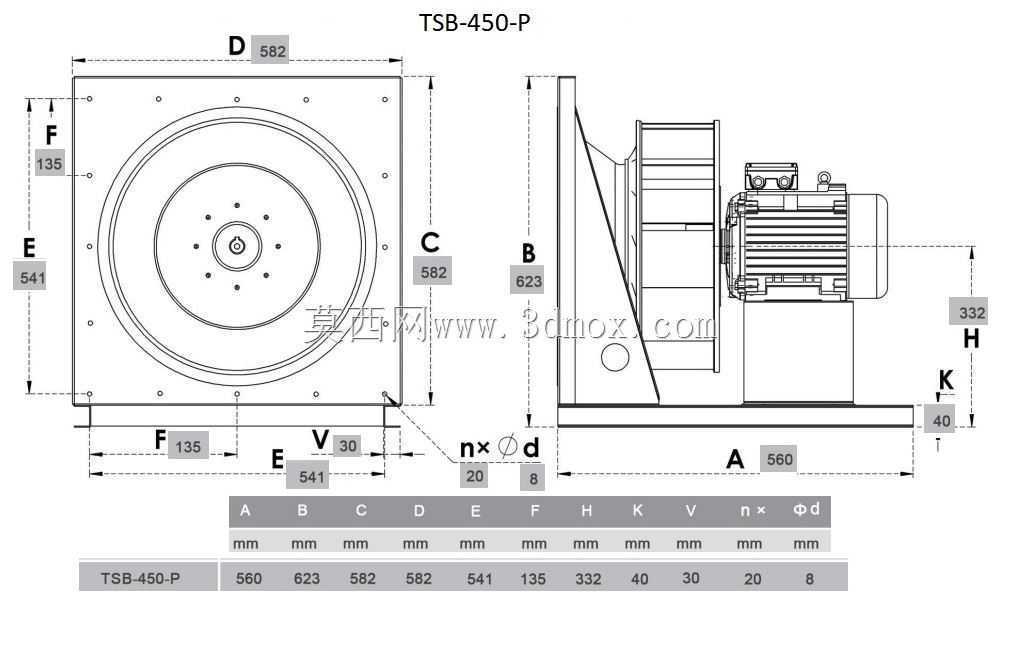

　　进风端的绿色集风器采用圆弧过渡流线型设计，入口处做了卷边处理，能减少气流进入叶轮时的紊流损失，提升进风效率的同时降低入口处的气流噪声，集风器与叶轮进口的间隙控制在3mm，间隙过大会导致回流损失降低风压，间隙过小则容易因加工装配误差出现叶轮擦碰问题，这个间隙值是结合钣金加工公差等级、运行热膨胀量反复校核后确定的最优值。叶轮部分采用橙色镀锌钢板冲压铆接成型，前倾式叶片的出口角度经过气动仿真优化，在兼顾风压输出的同时控制叶片通道内的气流分离，降低运行涡流噪声，叶轮与后端驱动电机的轴伸端采用键连接加锁紧顶丝固定，保证传动可靠性，避免长期启停出现叶轮松动偏移。驱动电机封装在蜗壳后侧的防护壳内，防护等级适配工业车间多粉尘的使用环境，电机接线端采用快插式接头设计，也就是产品命名里“插头”结构的核心，现场接线时无需剥开线缆做压接，直接对插配套的供电接头即可完成接线，大幅缩短现场安装的接线时间，也能减少人工接线失误导致的电机缺相、接触不良问题。从安装边界尺寸来看，这款风机的正面法兰为正方形结构，安装孔中心距适配标准450mm通风开孔，整体进深控制在320mm以内，底部支架的横向跨距为280mm，卧式安装时的重心落在支架支撑面中心范围内，无需额外做配重固定。

　　在实际选型应用中，这类风机常被用在小型焊接设备的散热舱、紧凑型变频控制柜的顶部通风、小型工业除尘设备的前置引风环节，尤其是在设备内部空间狭窄、无法布置长距离通风管道的场景下，90度转向的出风方向可以直接对接设备内部的散热风道，不需要额外加设弯头改变气流方向，减少风路的局部阻力损失。设计过程中针对风机的运行平衡性做了专项优化，叶轮整体做动平衡校正，剩余不平衡量控制在G2.5等级以内，搭配支撑结构的减震垫安装位，满转速运行时的整机振动速度有效值控制在2.8mm/s以内，不会带动柜体钣金出现共振问题。蜗壳的型线采用对数螺旋线设计，能让叶轮甩出的气流沿蜗壳内壁平滑导向出风口，减少蜗壳内部的涡流撞击损失，出风口的法兰边预留了风管连接孔位，可直接对接柔性通风软管或者硬质金属风管，适配不同的排风走向需求。不同于大型工业离心风机的分体式结构，这款风机将叶轮、蜗壳、电机、安装支架集成在一个整体模块内，出厂前已经完成整体装配与动平衡调试，现场安装只需要固定法兰、对接供电插头即可投入使用，不需要现场做叶轮对中、间隙调整等复杂装配工作，非常适合设备批量配套时的快速装配需求。

　　在细节设计上，法兰面与柜体贴合的位置预留了密封胶条安装槽，安装时嵌入三元乙丙密封胶条，可以避免柜体内外的缝隙漏风，保证通风效率，尤其是在需要做正压防护的电控柜内，密封结构能有效阻挡外部粉尘从安装缝隙进入柜体内部。底部支架的条形固定孔预留了15mm的安装调节余量，现场安装时如果出现柜体安装孔位的 minor 偏差，可以通过条形孔微调风机位置，降低现场安装的孔位对位难度。电机的后端盖带有散热筋结构，风机运行时叶轮产生的负压会带动部分气流流过电机散热筋，带走电机运行产生的热量，不需要额外给电机加装独立散热风扇，简化整体结构的同时提升电机的运行寿命。
