化工存储罐体及配套管路集成装置

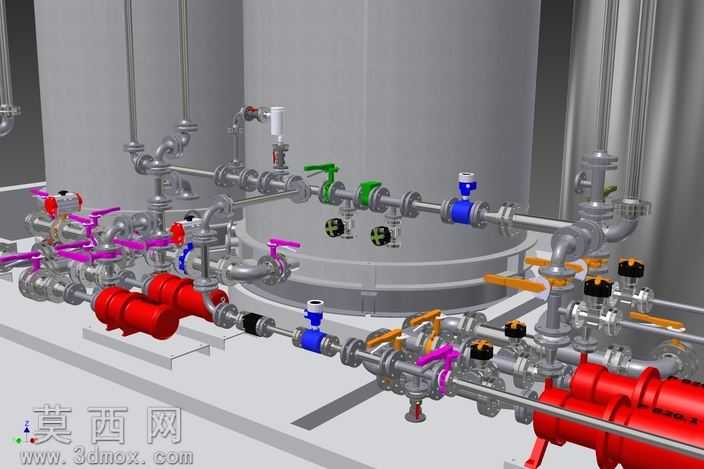

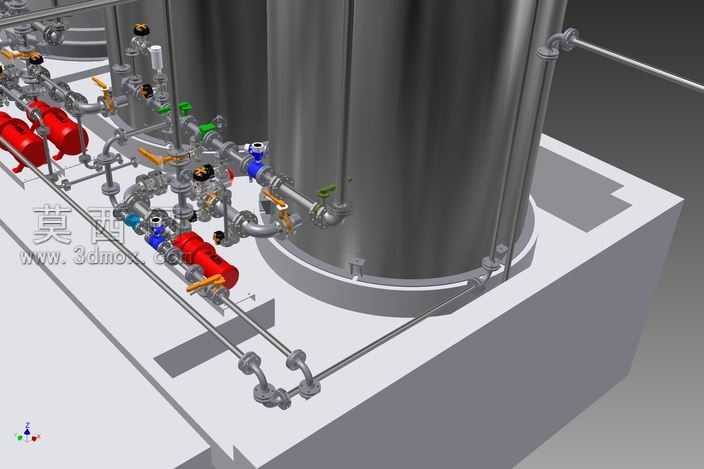

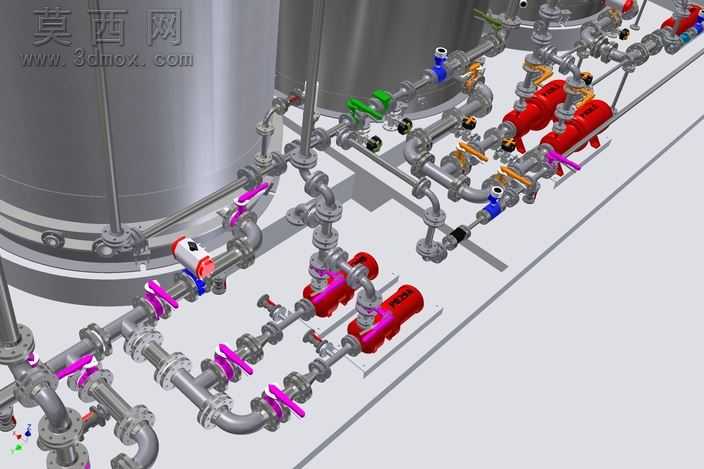

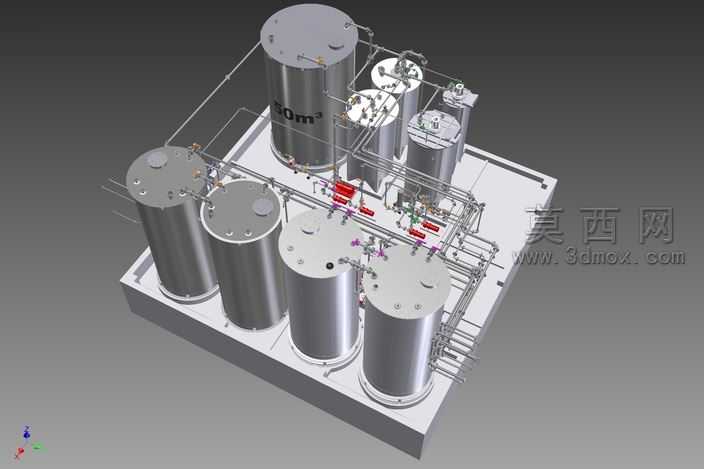

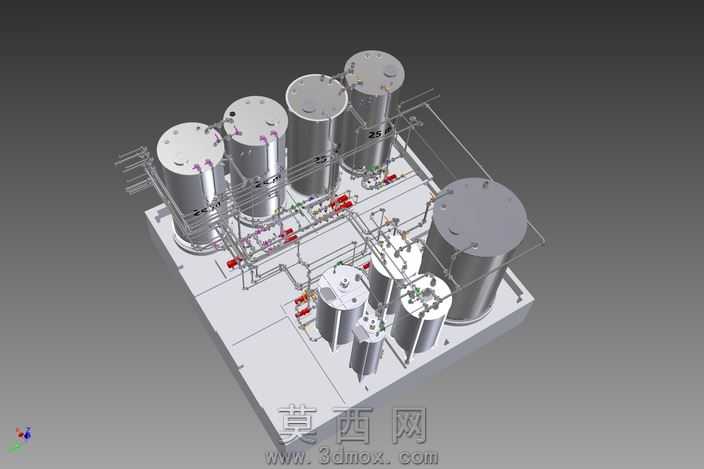

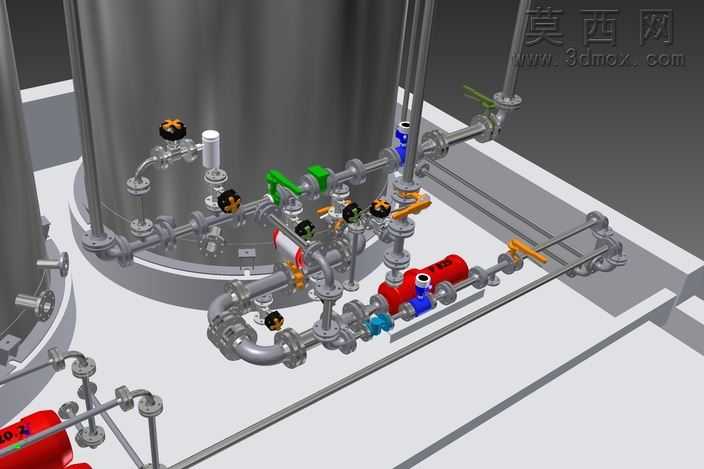

本作品为化工存储类集成装置三维建模成果，建模过程中严格遵循化工存储设备的工程设计规范，首先完成整体撬装底座的基准建模，采用等比例参数化建模方式还原底座的承载结构，确保底座上各安装点位的坐标精度符合实际装配要求。针对不同规格的立式存储罐体，建模时区分了大容积主存储罐与小容积工艺辅罐的结构差异，对罐体顶部的人孔、接管口、仪表安装位均做了精细化结构还原，罐体侧壁的液位检测接口、出料接口的位置排布完全符合化工管路设计的避让原则。管路系统建模是本作品的核心部分，建模时按照工艺流向梳理管路走向，区分了不同管径的输送管道，对管道上的阀门、法兰、弯头、三通等连接件均做了独立建模装配，还原了管路沿罐体排布、分层架设的布局逻辑，同时通过材质参数设置区分不锈钢罐体的金属哑光质感、管道的亮面金属质感、阀门操作件的红色工程塑料质感，渲染阶段采用工业产品展示常用的三点布光方案，主光突出罐体与管路的立体结构，辅光消除结构死角的暗部阴影，轮廓光勾勒装置整体的边缘层次，底座采用浅灰色哑光材质模拟碳钢喷涂的实际效果，整体渲染效果清晰呈现装置的装配关系与结构细节。设计思路上采用撬装集成化的设计逻辑，将所有存储罐体、管路阀门、连接附件全部集成在统一底座上，既还原了化工存储单元模块化预制、现场快速安装的工程特点，也通过规整的管路排布、清晰的结构分区，直观展现化工存储装置的工艺布局逻辑，建模过程中对所有部件的干涉位置做了预先校验，确保各管路与罐体、阀门与操作空间之间不存在结构冲突，完全符合工程化设计的合理性要求。
