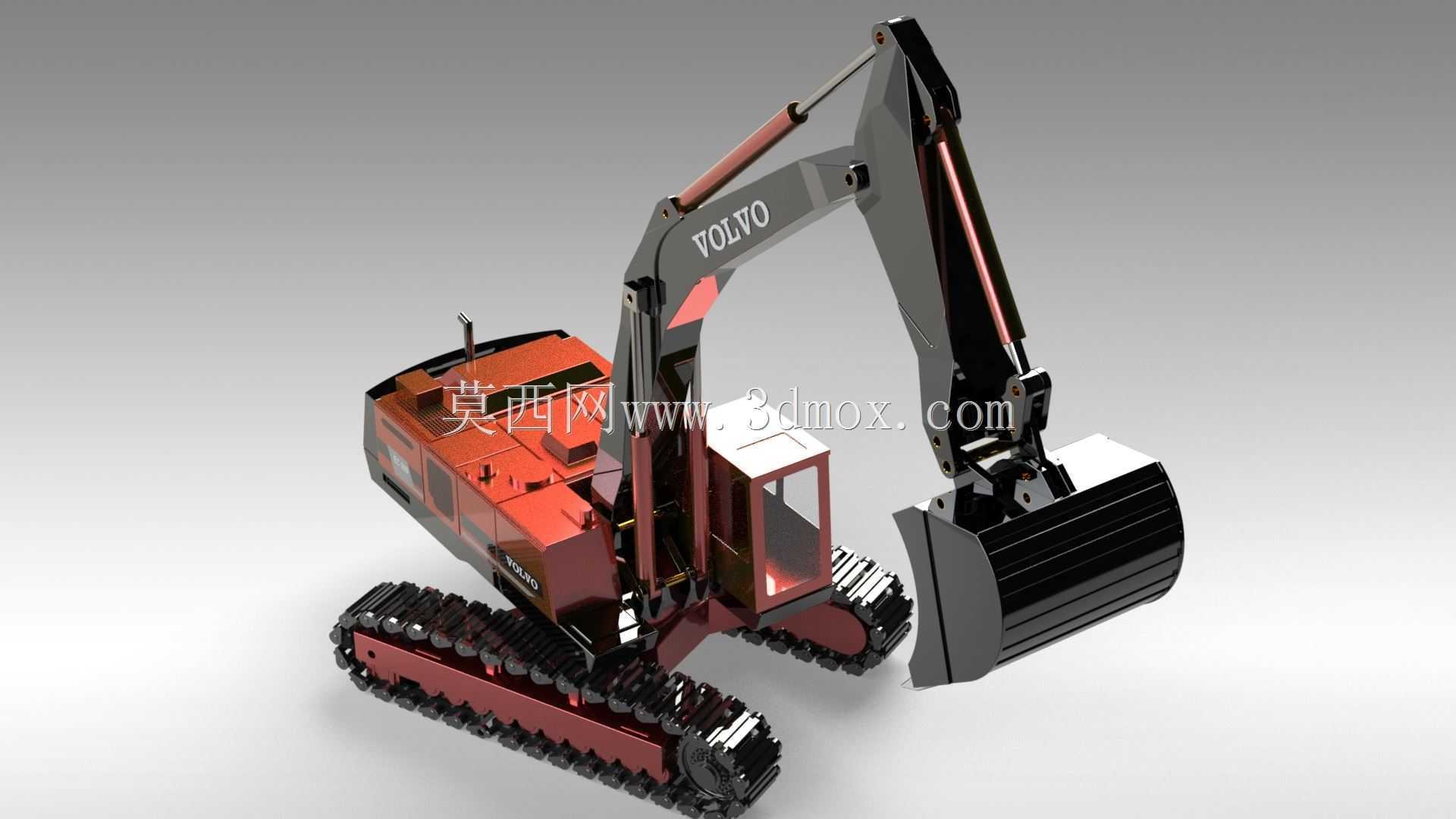

沃尔沃EC650履带式液压挖掘机结构设计

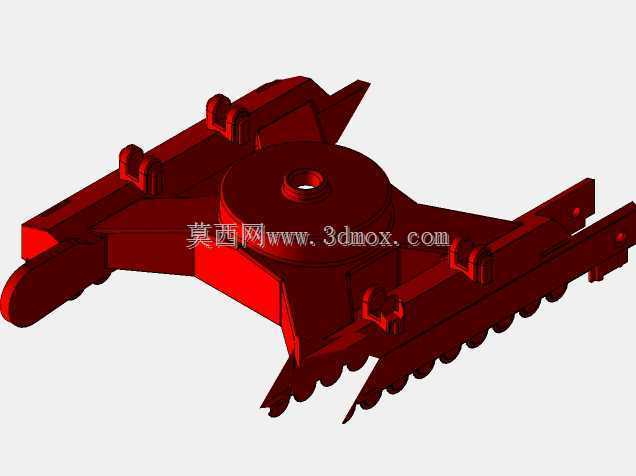

　　这款履带式液压挖掘机的三维结构设计，完全围绕矿山剥离、大型基建土石方作业、重载物料装卸的实际工况展开，建模过程中优先还原了设备在复杂硬质场地作业时的受力传递逻辑，没有做多余的外观美化修饰，所有结构边界都参考了同吨位实机的安装配合公差。从整机布局来看，履带行走机构的轨距、接地长度参数匹配了20吨级以上重载作业的稳定性要求，履带板的选型预留了碎石、泥泞场地的防滑余量，行走马达与终传动的安装位置做了防撞凸起结构设计，避免作业时飞石、物料磕碰损坏传动部件，底盘架的X型加强梁结构完全按照实机的载荷分布建模，上下板的厚度差对应了回转支承传递下来的偏载受力路径，能直观展示工作装置偏载时底盘的应力传递方向。

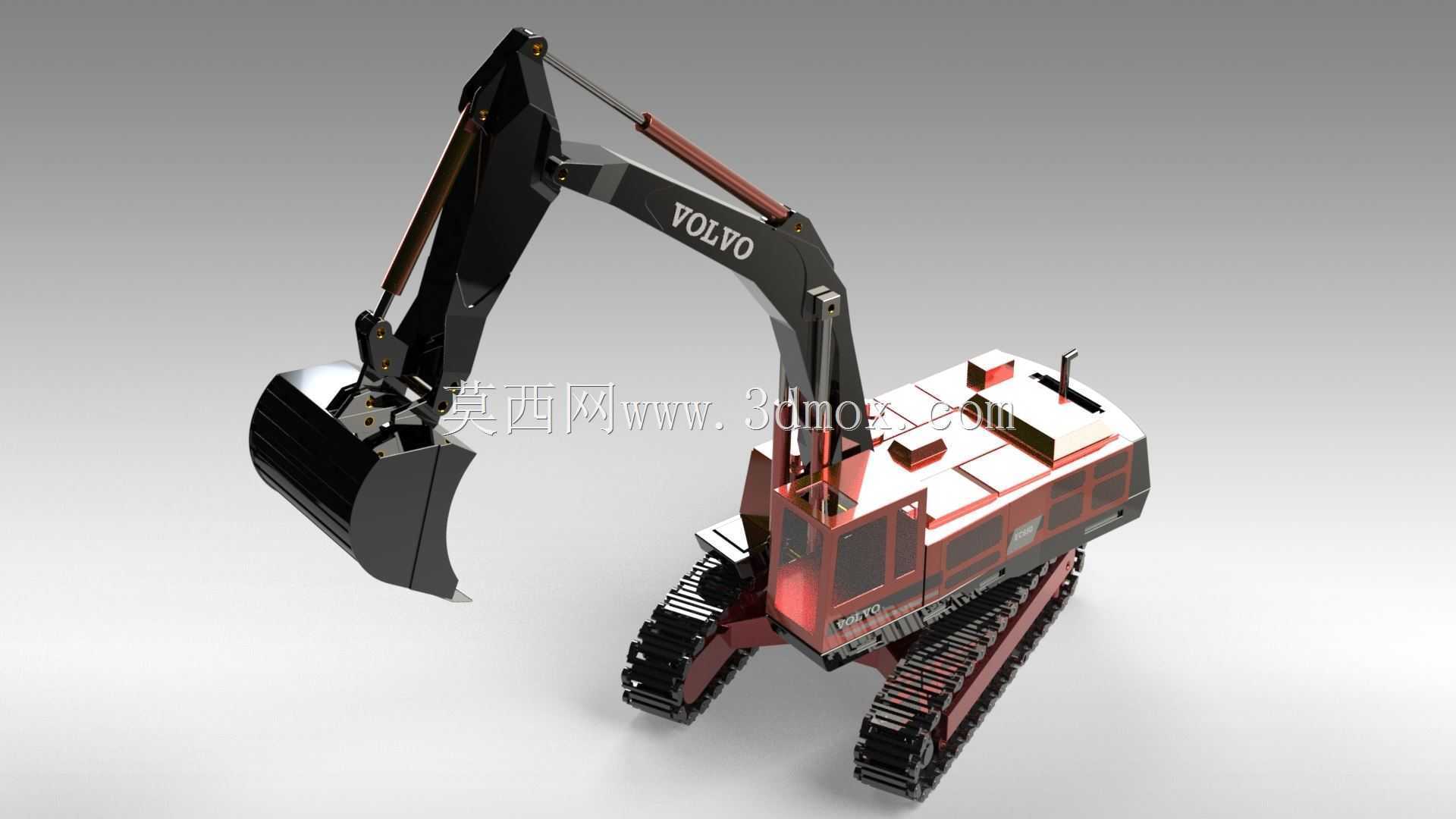

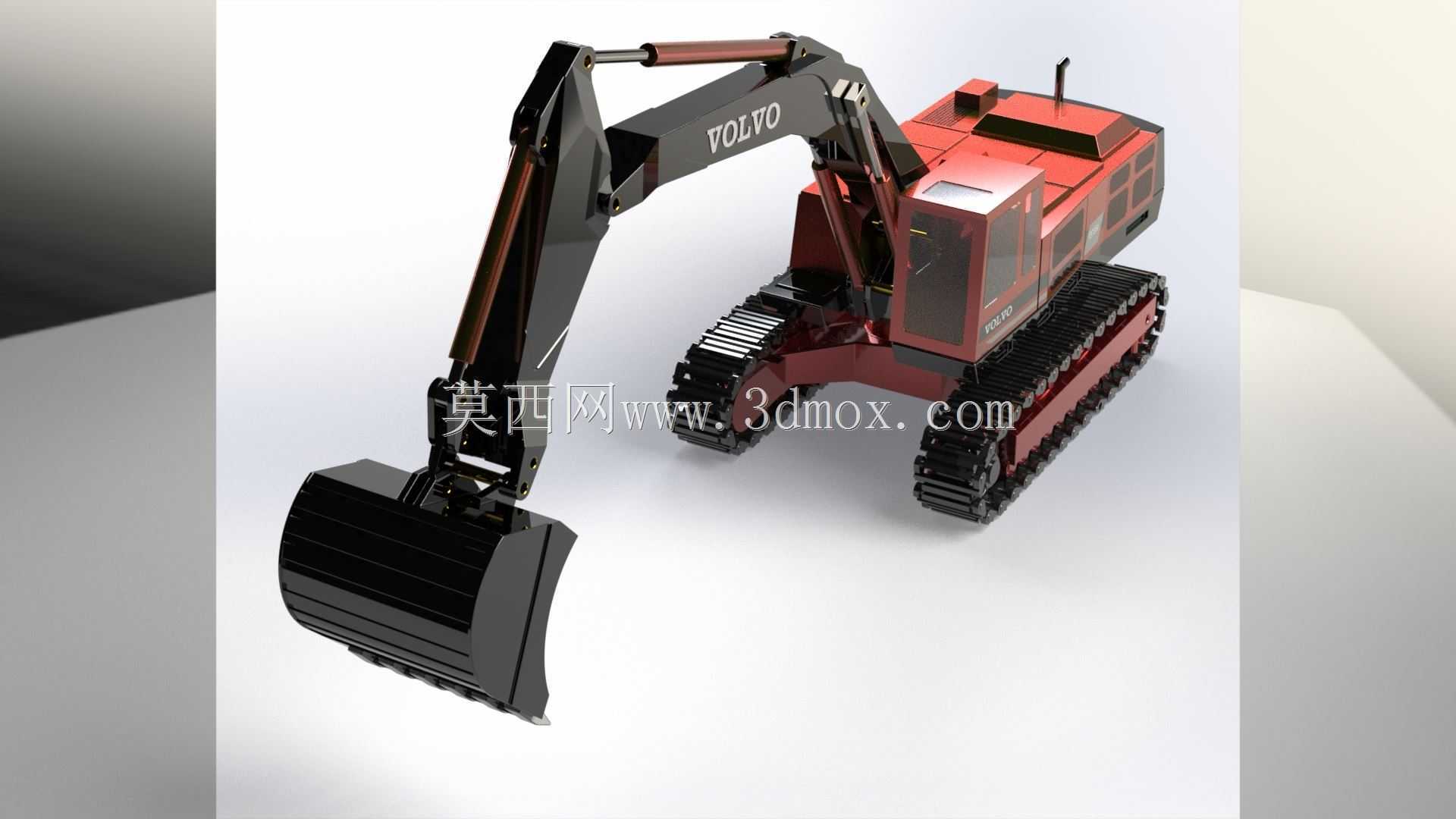

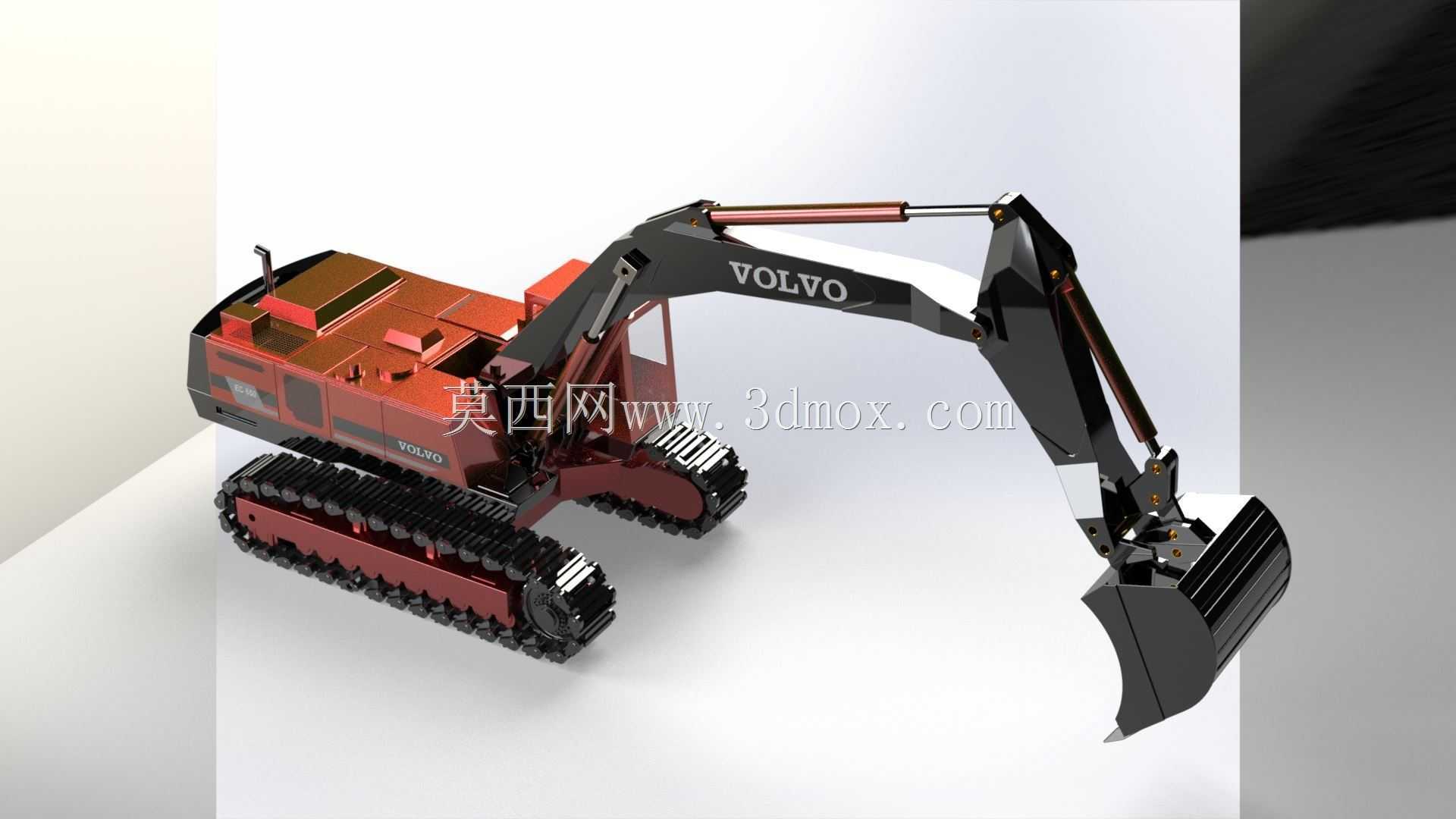

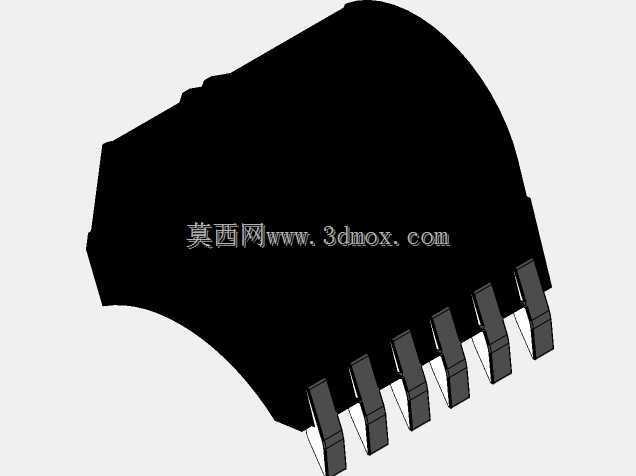

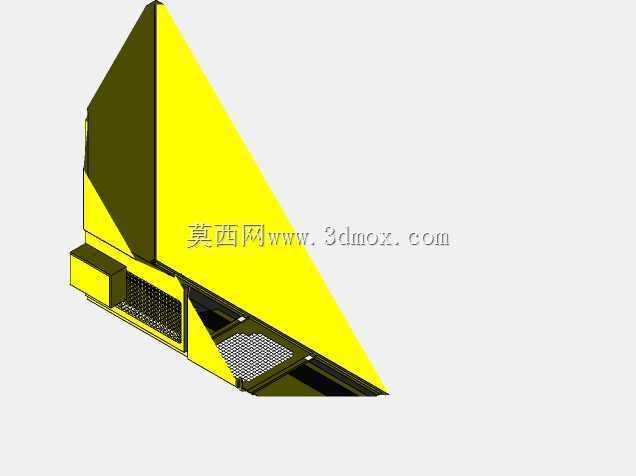

　　上部转台的布局围绕配重与工作装置的力矩平衡展开，发动机舱、液压油箱、燃油箱的安装位置严格控制回转中心的两侧重量差，减少回转作业时的惯性冲击，驾驶室的安装位置预留了防落物架的安装接口，前挡风玻璃的倾角匹配了作业时驾驶员对铲斗切削刃的观察视野，避免出现视野盲区影响作业精度。工作装置采用了经典的反铲结构，动臂、斗杆的截面采用变截面箱型设计，对应挖掘作业时不同位置的弯矩变化，铲斗的切削刃角度、斗齿排布参考了硬质土方作业的切入阻力要求，斗杆与动臂连接的销轴位置、液压缸铰接点的坐标经过反复调整，确保整个挖掘行程中液压缸的推力输出效率处于最优区间，不会出现某一段行程推力不足或者行程浪费的问题。

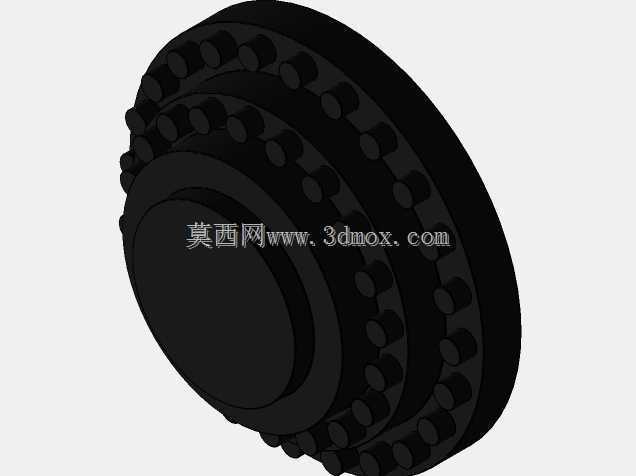

　　液压管路的排布沿着动臂、斗杆的内侧走线，预留了管路随动的弯曲余量，避免作业时管路与结构件发生摩擦干涉，每处管夹的安装位置都对应了结构件上的预装凸台，还原了实机装配时的工艺顺序。回转支承的连接螺栓排布、上下座圈的配合尺寸都按照重载回转的要求建模，能清晰展示转台相对于底盘的回转自由度约束，以及工作装置载荷通过回转支承传递到底盘的路径。整机的外形尺寸边界严格控制在同级别设备的运输尺寸要求内，动臂放平后的总长度、上部转台的回转半径都参考了道路运输的限界要求，拆解后各部件的安装接口都做了定位销孔的还原，方便后续做装配工艺模拟、作业范围仿真。

　　建模过程中特意区分了焊接结构件与装配部件的边界，比如底盘架的焊缝预留位置、动臂上下盖板的拼接缝都做了细节还原，能直接用于后续的结构有限元分析前处理，不需要再做过多的几何清理。对于液压系统的执行元件，每个液压缸的缸筒、活塞杆、铰接耳环的尺寸都匹配了对应的推力参数，活塞杆的伸缩行程对应了工作装置的极限作业位置，包括最大挖掘深度、最大卸载高度、最大挖掘半径的位置都能通过模型的运动仿真直接验证，不会出现机构干涉或者行程不足的问题。履带的张紧装置结构也做了完整还原，张紧油缸的行程、引导轮的滑动轨道都按照实机的调整范围建模，能直观展示履带张紧度调整的操作空间与安装边界，方便后续做维护保养的工艺模拟。
