Peneira moinhode流星锤球磨机结构

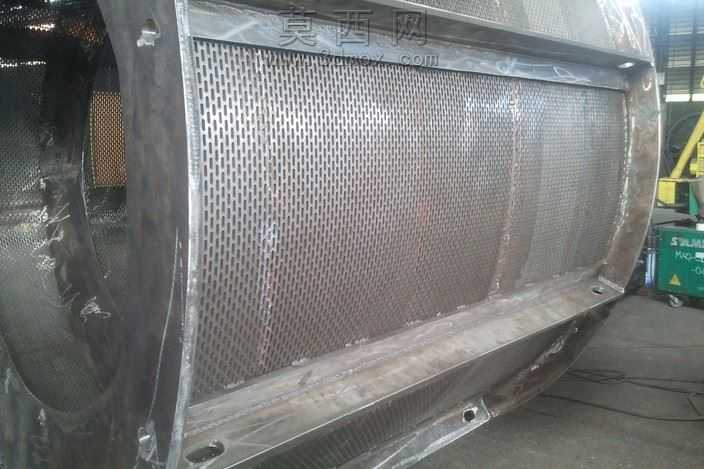

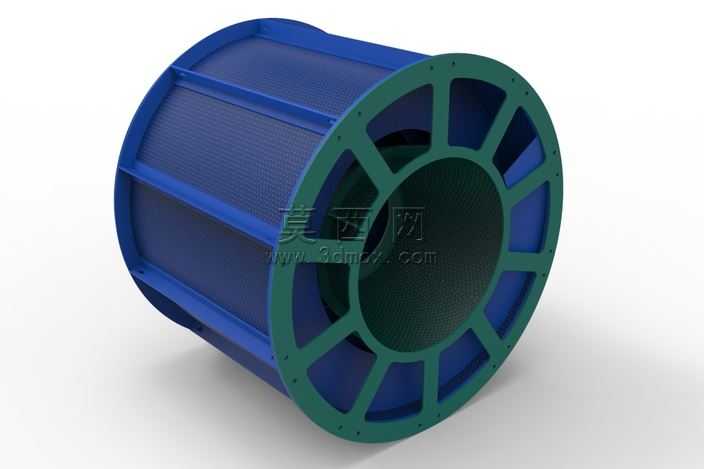

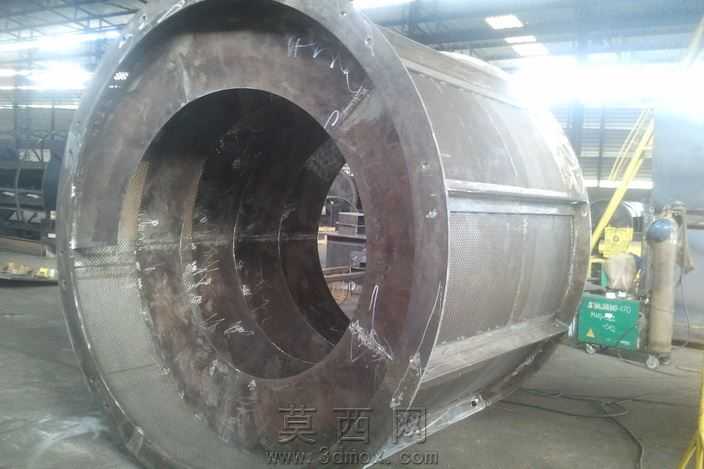

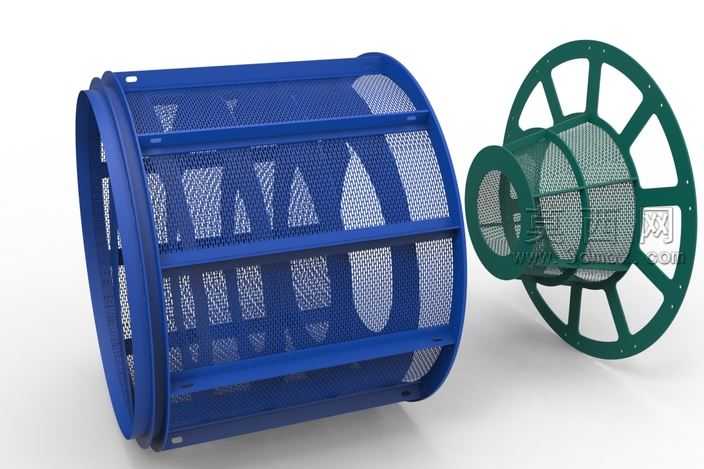

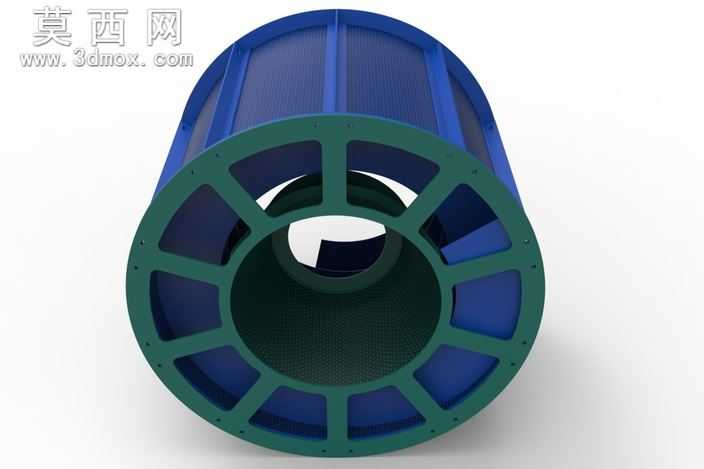

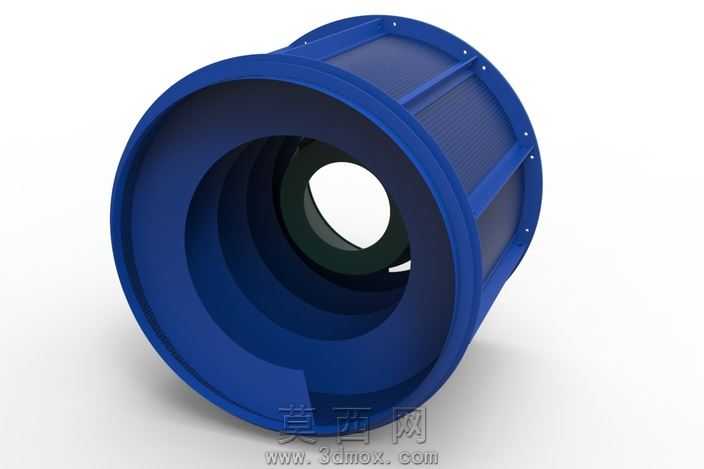

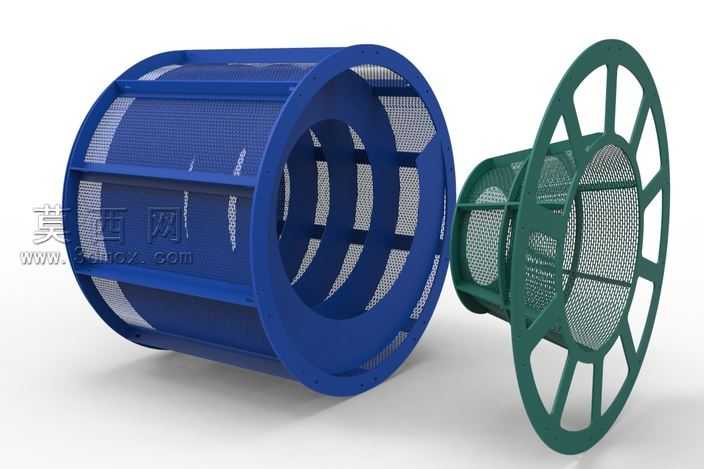

本作品为Peneira moinhode流星锤球磨机的核心筛分滚筒组件三维模型，建模阶段以实际设备尺寸?2560x2260毫米为基准，严格遵循机械设计比例完成各部件的参数化搭建，确保整体结构的尺寸精度与装配合理性。模型主体分为两大核心部件，左侧为蓝色主筛筒结构，建模时先通过旋转特征生成筒身基础轮廓，再通过阵列特征完成筒身周向加强筋的均匀排布，筒身的筛网区域采用薄壁实体配合阵列网孔特征制作，既还原了筛网的通透结构，也保证了模型在渲染与结构展示时的视觉清晰度，主筒两端的法兰连接边通过拉伸与孔阵列完成，精准还原了法兰上的安装孔位分布，满足装配结构的展示需求。右侧为绿色端盖筛轮组件，建模时先绘制轮辐的截面草图，通过拉伸生成轮辐基础结构，再通过圆周阵列完成多根轮辐的均匀排布，端盖中心的筛网区域与主筒筛网采用统一的建模逻辑，保证结构风格的一致性，端盖与主筒对接的定位止口结构也做了精准还原，清晰展示了两个部件的装配对接关系。材质与渲染阶段，主筛筒采用哑光蓝色工程漆材质，调整材质的粗糙度与反光度参数，还原工业设备漆面的厚重质感；端盖筛轮采用深绿色哑光工业漆材质，与主筒形成清晰的视觉区分，便于观察两个部件的结构边界；筛网区域采用半哑光金属网材质，适当调整材质的透明度与反光参数，既体现金属网的质感，也能隐约展示筒身内部的支撑筋结构。渲染时采用柔和的工业产品布光方案，主光源从斜上方投射，补光弱化部件底部的死黑阴影，环境光适当提亮整体画面，清晰呈现各部件的结构细节与材质差异。设计思路上，该模型重点还原流星锤球磨机的筛分核心结构，省略了设备的驱动、机架等外部附属部件，聚焦于筛筒与端盖筛轮的配合结构，清晰展示了该类球磨机筛分组件的筒身加强布局、筛网安装形式、法兰连接结构、轮辐支撑设计，能够直观呈现该类粉磨筛分设备核心工作部件的构造逻辑，可用于选矿设备的结构教学、方案展示以及同类型设备的设计参考，帮助观者快速理解该类流星锤球磨机筛分组件的工作原理与装配关系。
