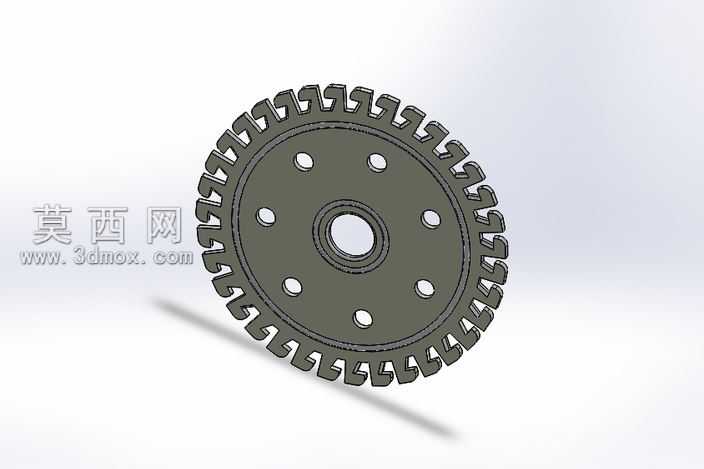

本作品为一款异形齿槽结构的棘轮类传动定位零件,采用三维参数化建模方式完成全结构设计,建模过程中以中心基准轴为核心定位参考,先绘制零件的中心回转基体轮廓,通过旋转凸台命令生成盘状基础实体,保证整体结构的回转同轴度符合机械传动的装配要求。在齿形结构设计阶段,针对棘轮的间歇传动啮合需求,先绘制单个异形齿的截面轮廓,齿顶做了微小的圆弧过渡处理,避免啮合传动过程中出现应力集中导致齿部崩损,齿槽采用等距偏移的轮廓设计,保证与配套棘爪啮合时的接触面积均匀,传动过程受力平稳,完成单个齿形建模后通过圆周阵列命令,沿基体中心轴完成整圈齿形的均匀排布,阵列过程严格控制齿间角度公差,确保每一个齿的位置精度满足间歇传动的分度要求。零件中部设计有中心装配通孔,孔壁做了同轴度约束设置,用于与传动轴配合安装,中心孔外围均匀分布八个圆形减重定位孔,孔位沿圆周等角度排布,既可以降低零件整体重量,减少转动过程中的惯量,也可以作为装配定位的工艺孔,方便零件与其他传动构件的连接固定,所有孔位的边缘都做了微小的倒角处理,去除机加工过程中可能产生的毛刺,也避免装配时刮伤配合零件表面。材质设置上选用了合金结构钢的材质属性,渲染时赋予零件哑光深灰的金属质感,表面添加了细微的磨砂纹理模拟实际机加工后的表面状态,齿部边缘做了轻微的高光处理,突出齿形的轮廓结构,整体渲染采用柔和的侧方打光,清晰展现零件的结构层次与齿部细节,方便直观查看各部分的结构比例。设计过程中充分考虑了零件的实际加工可行性,所有结构的拔模角度、圆角过渡都符合常规机加工的工艺要求,没有出现无法加工的倒扣或者薄壁结构,整体结构兼顾了传动强度、轻量化需求与装配便利性,可用于间歇传动机构、分度定位机构等相关机械结构的设计参考与装配模拟。
- 上一篇:创意机械风字母组合艺术造型设计
- 下一篇:油井作业用钢丝绳持握滑轮计数装置
- 全部评论(0)
- 模板大小 809.17 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用机械零部件
