油井作业用钢丝绳持握滑轮计数装置

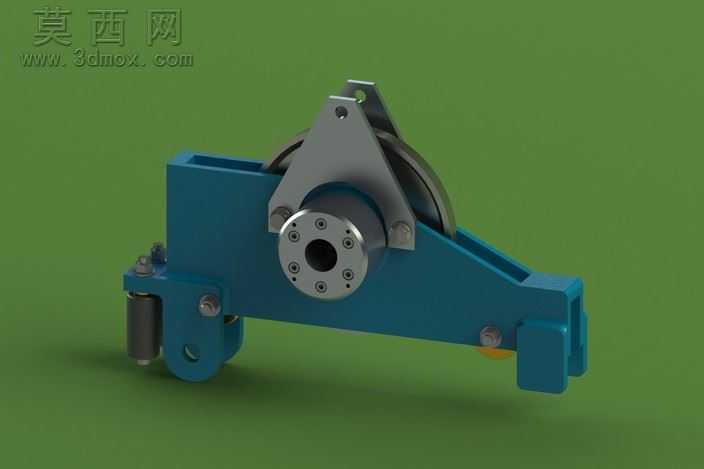

本模型为油井安装作业场景下配套使用的钢丝绳持握计数滑轮装置，整体采用三维参数化建模完成，各零部件独立建模后完成虚拟装配，完整还原了装置的爆炸拆解结构，清晰呈现每一个组成部件的形态与装配逻辑。建模过程中针对不同功能部件做了差异化的材质与渲染处理：主体承载支架采用高强度工程塑料材质，渲染时赋予哑光深蓝色质感，表面做细微的磨砂纹理处理，还原工程塑料的耐磨防滑特性；金属轮盘、转轴、紧固件等部件采用不锈钢材质，渲染时添加金属反光与细微的机加工纹理，还原金属零件的光洁度与加工质感；密封衬套、缓冲垫片等橡胶类部件赋予深灰哑光橡胶材质，体现橡胶件的弹性特质。结构设计上，装置核心由导向滑轮组、计数触发机构、夹持固定基座三部分构成：导向滑轮组包含主导向轮与侧向限位轮，轮体边缘做圆弧导槽设计，可完美适配油井作业用钢丝绳的外径，避免钢丝绳在牵拉过程中出现脱槽、磨损问题；计数触发机构通过转轴与滑轮联动，钢丝绳牵拉带动滑轮转动时，触发机构可同步记录滑轮转动圈数，换算得到钢丝绳的下放或提拉长度，实现深度计数功能；夹持基座采用叉型定位结构，配套多组紧固螺栓与定位销，可快速将装置固定在油井管道的安装工位上，安装拆卸便捷，适配不同管径的作业管道。设计思路围绕油井安装作业的实际工况展开，充分考虑井下作业的高负载、强磨损使用需求，所有受力部件均做了加厚处理，转动部位配套轴承与密封结构，避免井下泥沙进入转动副造成卡滞，整体结构紧凑，零部件通用性强，既可以作为油井作业的专用辅具使用，也可通过调整尺寸参数适配其他需要钢丝绳牵拉计数的作业场景，建模时严格遵循机械设计的公差配合要求，各部件的装配间隙、连接尺寸均符合实际加工标准，可直接用于生产加工的参考依据。
