可换式机加工切削刀具刀杆三维设计

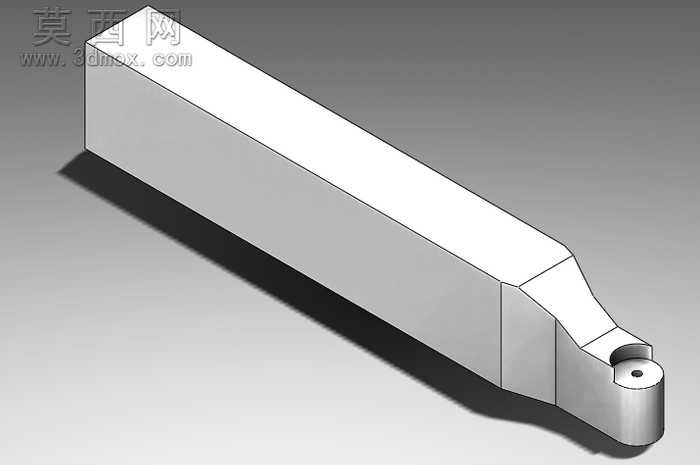

本模型为机加工用可换式切削刀具刀杆，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工刀具的实际尺寸规范，对刀杆的装夹段、刀头安装位、锁紧结构进行了1:1比例还原。模型整体以长方体装夹柄为基础结构，装夹段做了规整的平直处理，保证与机床刀架的配合精度，表面做了哑光金属材质的渲染处理，还原硬质合金刀杆的真实质感，材质参数调整贴合高速钢或硬质合金刀具的表面反光特性，无过度夸张的光影效果。刀杆从装夹段向刀头位置做了平滑的斜向过渡结构，过渡段做了圆弧倒角处理，避免应力集中，同时优化切削过程中的排屑空间，防止切屑剐蹭刀杆表面影响加工精度。刀头位置设计了专用的刀片安装槽与锁紧孔结构，安装槽的定位面做了精准的平面度约束，保证可更换刀片安装后的位置精度，锁紧孔为同轴度严格控制的通孔结构，适配标准锁紧螺钉的装配尺寸，可实现刀片的快速更换，满足不同切削工况的使用需求。建模过程中对所有棱边做了符合工业实际的倒角处理，无尖锐的非功能棱边，既还原真实刀具的加工工艺特征，也避免模型在后续工程应用中出现干涉问题。渲染阶段采用了工作室级别的光照设置，通过主光源、辅助光源与环境光的搭配，清晰展现刀杆的结构轮廓、过渡曲面特征与安装位细节，阴影效果柔和自然，能够直观呈现刀杆的整体形态与各部分结构比例。模型结构完整，各部分特征清晰，可用于机加工工艺展示、刀具装配教学、机床加工仿真等场景，所有结构均符合可换式机夹车刀的实际设计规范，无冗余结构与不合理设计，能够直观展现此类切削刀具的结构特点与设计逻辑。
