六旋翼微型无人机机架结构设计

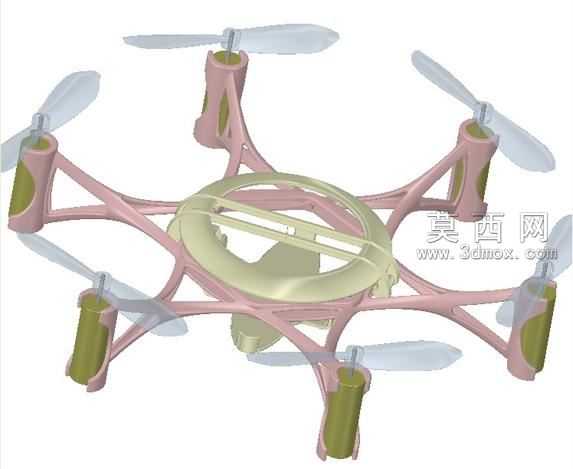

本作品为微型六旋翼飞行器的机架结构三维建模成果，整体采用中心对称式布局设计，以中心环形承载舱为核心，向外延伸出六根等角度分布的机臂，每根机臂末端设置独立的动力安装位，用于搭载动力组件与螺旋桨，六组动力单元沿圆周均匀排布，可保障飞行过程中动力输出的均衡性，抵消旋翼转动产生的反扭力，提升飞行姿态的稳定性。建模过程中针对微型飞行器的轻量化需求做了针对性结构优化，机臂采用镂空式筋条结构设计，在保留足够结构强度、抵御飞行过程中振动与冲击力的前提下，尽可能削减非必要的实体结构，降低整体机架重量，提升飞行器的载荷能力与续航表现。中心承载舱采用环形围合结构，预留了飞控板、电池组件的安装空间，结构设计支持正反双向装配，底盘与顶板可根据实际装机需求调换安装方向，适配不同的电子元件布局方案，无需额外修改结构即可完成装机调整。机臂与动力安装位采用一体化衔接设计，动力安装位做了适配圆柱型动力组件的卡槽结构，可精准固定动力元件，避免飞行过程中出现元件移位影响动平衡的问题；螺旋桨采用常规两叶式设计，建模时还原了桨叶的翼型曲面，可直观展示旋翼与机架的装配间隙，避免实际装机时出现桨叶碰擦机架的问题。材质表现上，机架主体采用哑光粉紫色工程塑料质感，模拟3D打印耗材的实际呈现效果，动力安装位做了橄榄绿色的区分设计，中心承载舱采用浅米黄色半哑光质感，螺旋桨采用半透明浅灰色材质模拟轻质尼龙桨的视觉效果，整体渲染效果贴近实际3D打印成品的真实质感。该结构设计专门针对3D打印制作做了优化，所有结构无复杂倒扣、无需要支撑的悬空死角，打印完成后仅需简单去除毛边即可完成装配，无需复杂的后期加工处理，机臂的筋条厚度、安装位的卡槽尺寸都做了适配常规FDM3D打印机精度的调整，可保障打印成品的装配精度，降低制作门槛。整体结构紧凑小巧，六旋翼的布局相比常规四旋翼飞行器拥有更强的动力冗余，即使单组动力出现故障也能维持基本的飞行姿态，提升飞行安全性，适合用于微型航拍、室内飞行体验等场景的DIY制作，结构设计预留了足够的改装空间，使用者可根据自身需求调整中心舱的开孔位置，适配不同规格的飞控、电池与摄像组件。
