无人机发动机罩花边形曲面外壳设计

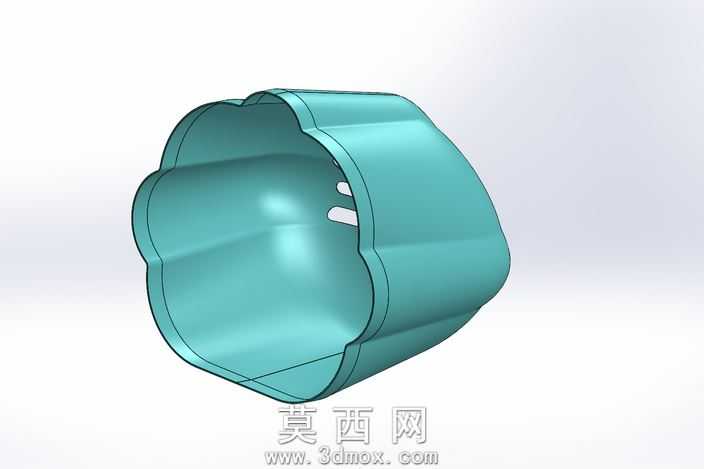

该模型为无人机配套的发动机罩壳体，采用三维参数化建模方式完成整体结构设计，建模过程中优先保障曲面的顺滑过渡与气动合理性，整体造型贴合无人机动力舱的安装需求。建模阶段先通过草绘勾勒出罩体端部的花瓣形轮廓基准，再以多段引导线构建放样曲面，逐步生成罩体的主体流线外形，针对罩体侧面的开槽结构，采用实体切除命令完成特征创建，开槽位置与尺寸经过反复校核，可满足发动机散热、管线穿出的实际装配需求。模型整体为薄壁壳体结构，壁厚均匀控制在合理区间，既能够保障罩体的结构强度，抵御飞行过程中的气流冲击与轻微磕碰，又能尽可能降低自身重量，适配无人机对载荷重量的严苛要求。材质方面预设为轻质高强度工程塑料，渲染时赋予模型半哑光的青蓝色塑料材质，添加柔和的环境反射效果，清晰呈现曲面的光影过渡，直观展现壳体的曲面流畅度与造型细节。设计思路上充分考虑无人机飞行的气动特性，整体外形从安装端到端部逐步收窄，外表面无突兀的棱角结构，可有效降低飞行过程中的风阻，端部的花边形轮廓并非单纯的造型装饰，而是匹配对应无人机机架的安装卡位，能够实现罩体与机架的快速对位装配，提升组装效率。罩体内部预留有足够的容置空间，可完整包覆发动机主体，避免发动机直接暴露在外，降低飞行过程中杂物、水汽对发动机的侵蚀，同时曲面造型能够引导气流沿罩体表面顺畅流过，减少紊流产生对飞行稳定性的干扰。建模过程中对所有曲面进行了连续性检查，消除了曲面拼接处的棱边与断点，保障模型可直接用于后续的3D打印验证或者注塑模具开模参考，所有特征均保留完整参数，可根据不同型号无人机的发动机尺寸快速调整罩体的长度、直径与开槽位置，具备良好的设计复用性。
