平皮带传动轮组结构设计方案

项目分类:通用机械零部件 发布时间:2025-01-05 ID:880643
  • 平皮带传动轮组结构设计方案
  • 平皮带传动轮组结构设计方案
  • 平皮带传动轮组结构设计方案
  • 平皮带传动轮组结构设计方案
  • 平皮带传动轮组结构设计方案

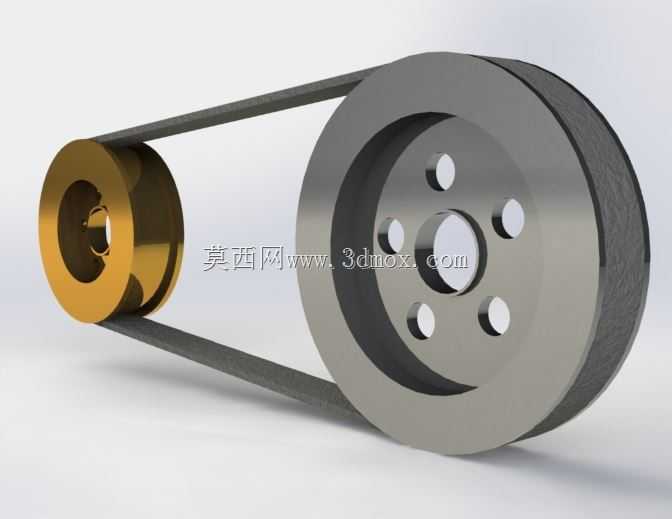

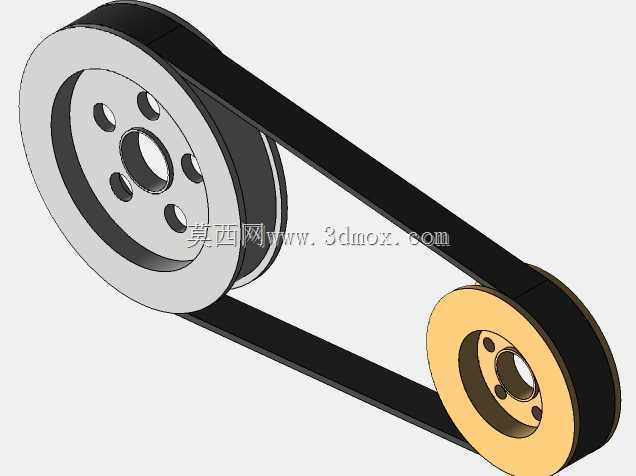

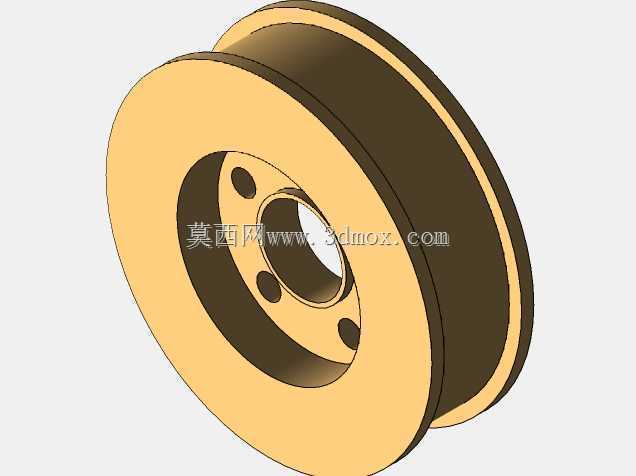

  这套平皮带轮传动结构,核心适配纺织、造纸、办公打印设备以及轻型输送设备的高速低功率传动场景,区别于V带轮的楔形槽结构,平皮带轮采用光滑圆柱轮面设计,依靠带面与轮面的摩擦力传递扭矩,在高速运行工况下能有效降低带体弯折损耗与运行噪音,适配转速区间通常覆盖每分钟数百转到数千转的轻载传动需求。从结构设计逻辑来看,整套轮组包含主动轮与从动轮两个核心部件,主动轮采用小直径设计,表面做硬质氧化处理提升耐磨性能,中心设置键槽与紧定螺钉安装位,可直接与驱动电机输出轴配合,安装时需保证轮面与电机轴的垂直度公差控制在0.02mm以内,避免高速运行时皮带出现跑偏、偏磨问题。

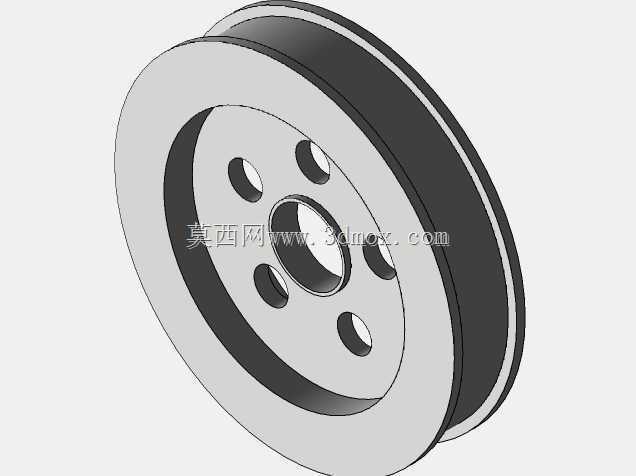

  从动轮采用大直径辐板式结构,轮缘位置做微凸弧面设计,这一细节是平皮带轮设计的关键要点——平皮带在运行过程中存在自动向带轮直径最大位置对中的特性,微凸的轮面能让皮带始终保持在轮面中心位置运行,无需额外加装挡边结构即可降低皮带脱落风险,辐板上均匀开设六个减重孔,在保证轮体结构强度的前提下降低整体转动惯量,减少高速启停过程中的惯性冲击,中心安装位适配标准滚动轴承,可配合固定心轴实现从动轮的自由转动,轴承位的公差选择采用基孔制过渡配合,保证轴承安装后无外圈打滑、内圈松脱问题。

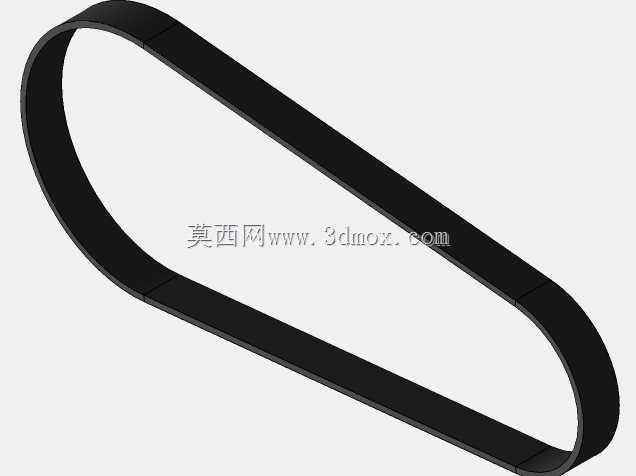

  安装边界方面,两轮的中心距设计预留了皮带张紧的调节余量,通常中心距可调范围为两轮直径和的0.7到1.5倍,安装时需保证两轮的轮面处于同一平面内,平面度误差不超过0.5mm,否则会加剧皮带侧边磨损,缩短皮带使用寿命。平皮带的张紧度调整需控制在合理区间,通常以按压皮带中部产生10到20mm的下压量为宜,张紧力过大会加剧轴承受力与皮带拉伸疲劳,张紧力过小则会出现传动打滑、转速损失的问题。

  在实际设备应用中,这类平皮带传动结构相比齿轮传动、链传动具备更好的缓冲吸震能力,运行过程无啮合冲击,能有效降低传动系统的振动传递,适合对运行噪音有严格要求的办公设备场景;同时平皮带传动不需要润滑维护,不会出现油污渗漏问题,在纺织、造纸这类对生产环境洁净度有要求的场景中也能稳定运行,输送设备上使用的平皮带轮通常会适当加宽轮面宽度,适配更宽的输送平带,满足轻型物料的平面输送需求。设计过程中还需考虑轮体的动平衡性能,尤其是直径超过100mm、运行转速超过1500转每分钟的带轮,需要做动平衡校正,剩余不平衡量控制在G6.3等级以内,避免高速运行时产生周期性振动影响设备整体稳定性。轮体的材质选择根据负载场景有所区分,轻载高速场景下主动轮可采用硬质铝合金材质降低重量,从动轮可采用铸铁或钢质结构保证刚性,重载输送场景下则全部采用钢质轮面,表面做发黑或镀锌处理提升防锈耐磨性能。
