四侧抽芯注塑模具结构三维设计

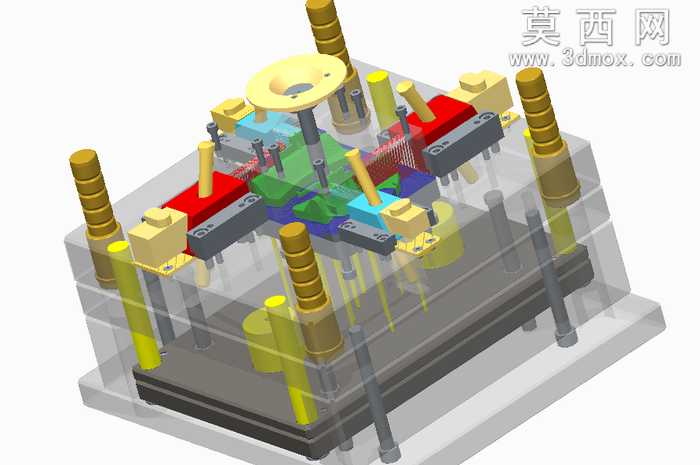

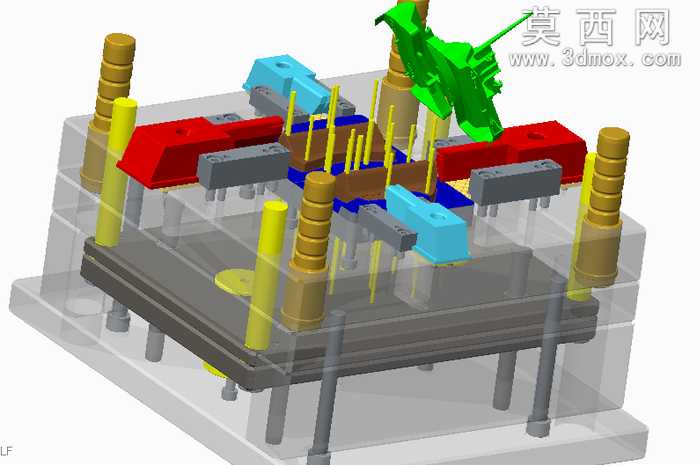

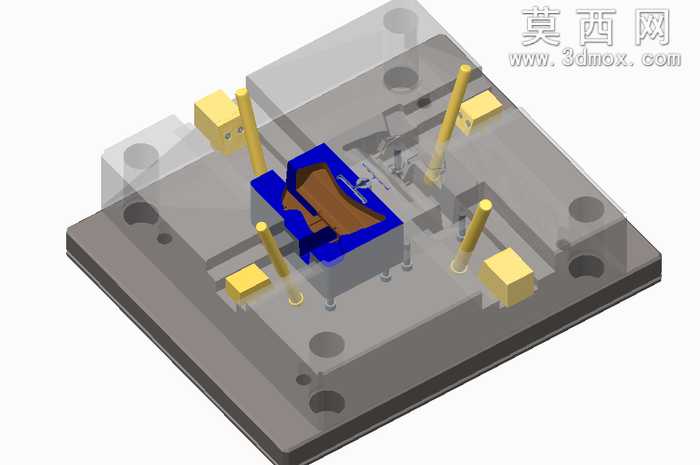

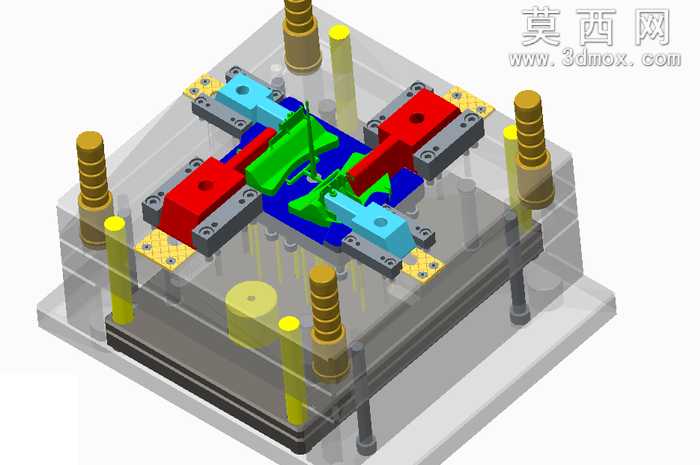

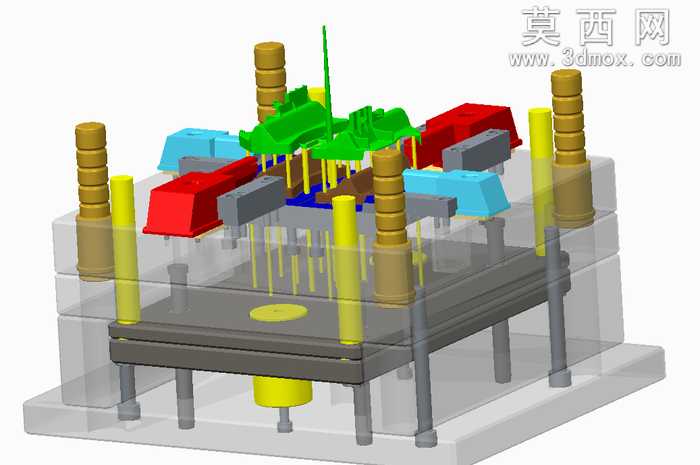

本套三维模型为四侧抽芯结构注塑模具，建模过程严格遵循注塑模具设计规范，先完成产品塑件的结构特征提取与收缩率补偿计算，确定模具的成型尺寸基准后，依次搭建模架基础结构、成型零部件、侧抽芯机构、导向定位系统与顶出复位结构。模型采用分层建模逻辑，将定模部分、动模部分、四个方向的侧型芯滑块组件分别独立建模后完成总装配，各部件间的装配约束完全匹配实际模具的开合模动作逻辑，可直观演示开模过程中斜导柱驱动侧滑块完成侧向抽芯、避免塑件倒扣结构脱模干涉的完整动作流程。材质渲染阶段针对不同模具部件匹配对应材质表现：导柱导套、复位杆等导向零件采用金属镀铬材质表现高硬度耐磨特性，侧滑块、锁紧块采用调质钢材的哑光金属质感，型腔型芯区域采用半透明渲染效果展示内部成型腔的轮廓结构，黄色顶杆、弹簧等标准件采用差异化配色区分功能模块，便于快速识别各部件的功能定位。结构设计上，四个方向的侧抽芯滑块呈对称布局，每个滑块配套独立的斜导柱驱动、锁紧块定位与滑块限位结构，保证抽芯过程受力均匀无偏载，模架四角布置的导柱导套组件提供开合模过程的精准导向，避免动定模错位擦伤型腔表面，顶出系统采用均匀分布的圆顶杆设计，保证塑件顶出过程受力平衡无顶白变形风险，复位弹簧配套复位杆实现合模过程顶出机构的精准回位。设计思路围绕带多方向倒扣结构塑件的脱模需求展开，通过对称式四侧抽芯结构解决塑件周向倒扣的成型与脱模难题，整体结构紧凑，各机构动作无干涉，标准件选型符合行业通用规格，可直接作为同类注塑模具结构设计的参考方案，帮助设计人员快速理解多侧抽芯模具的结构布局与动作逻辑，缩短同类模具的设计开发周期。
