精密连接器注塑成型模具结构设计

本套模具为精密连接器类塑胶件注塑成型模具，整体采用模架标准化设计思路，在三维建模阶段严格遵循注塑模具设计规范，从产品结构分析、分型面选取、模仁拆分到冷却、顶出、浇注系统布局均做了完整的参数化建模。建模过程中优先保证模仁部分的加工工艺合理性，针对连接器产品细小的插装卡位、薄壁结构特征，对模仁镶件做了拆分式设计，既方便后续EDM、磨床等机加工工序的精度管控，也能在量产过程中针对易损耗的小型成型部位单独更换镶件，降低模具维护成本。

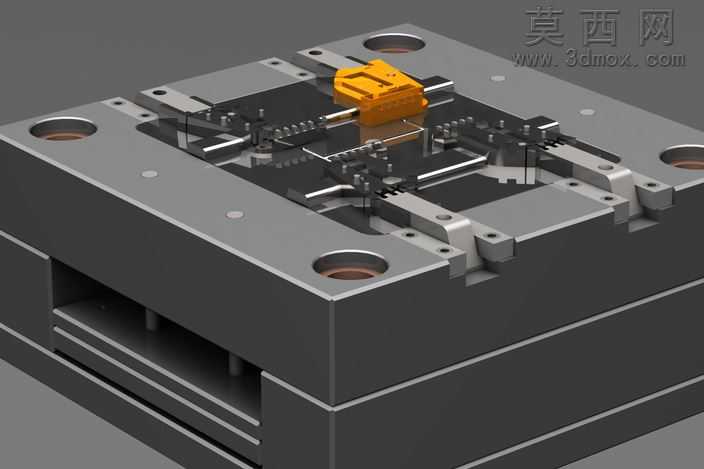

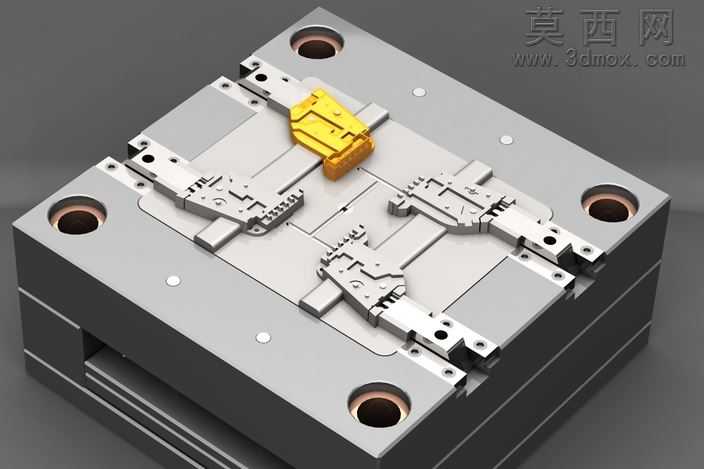

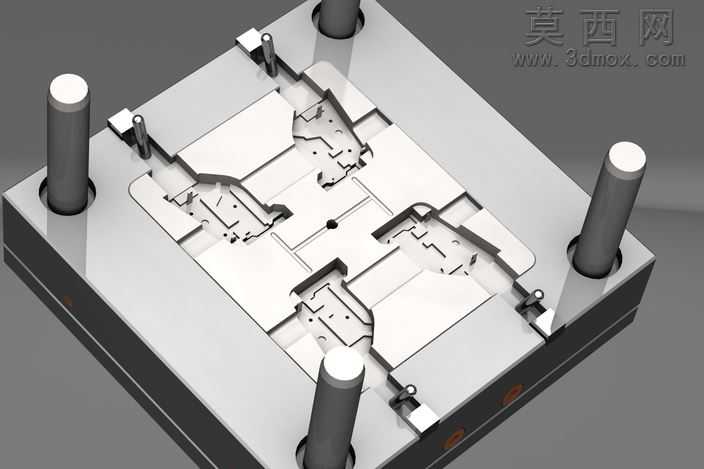

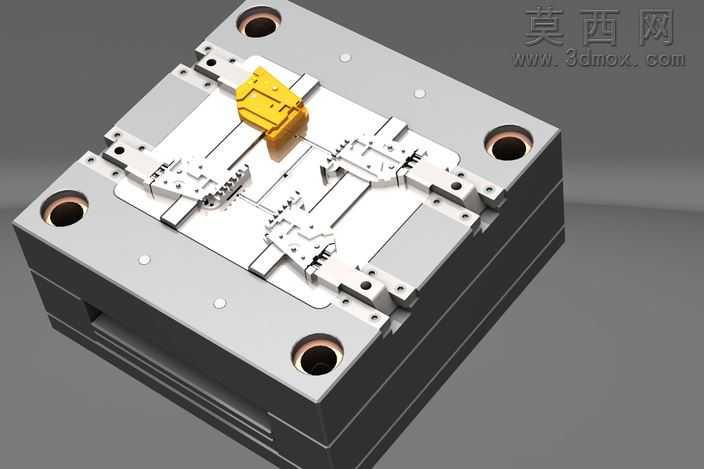

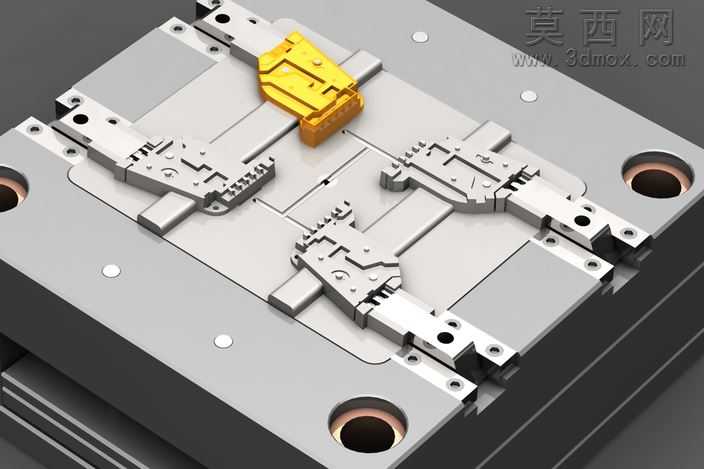

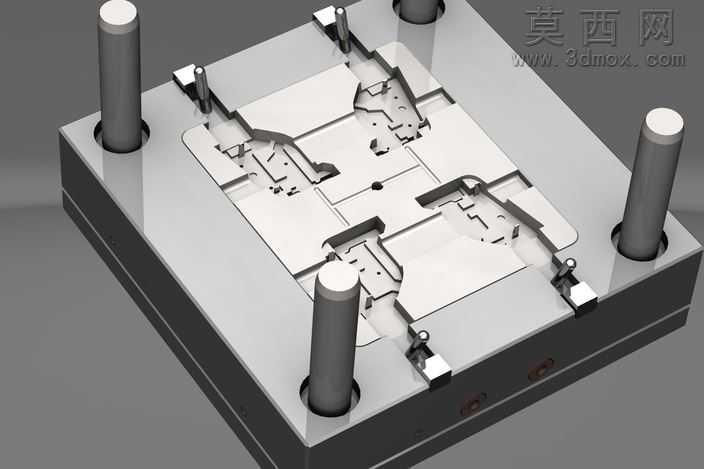

渲染阶段采用工业级写实材质配置，模架部分赋予标准钢材磨砂金属材质，还原S50C等模架钢材的哑光金属质感，模仁成型面做了高光金属材质处理，体现模具加工后的高精度表面光洁度，产品样件部分采用工程塑料常用的亮黄色硬质塑胶材质，与金属模架形成清晰的视觉区分，直观展示模具合模后对应的产品成型区域。模具的导柱导套定位结构、紧固螺丝排布、冷却水路接口位置均在模型中做了1:1还原，细节处的虎口定位、排气槽预留结构也做了精细化建模，完全符合量产模具的实际设计要求。

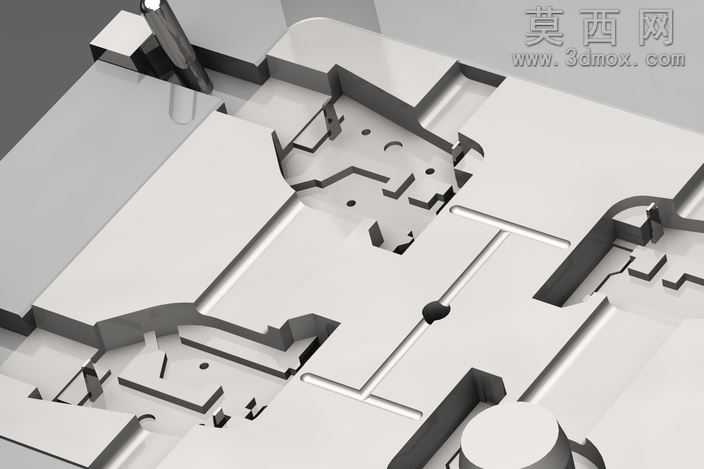

设计思路上围绕连接器产品的高精度尺寸要求，采用一模多腔的布局方案，平衡浇注系统的流道长度，保证各型腔进胶均匀，减少产品成型后的翘曲、缺胶等缺陷；顶出系统搭配顶针、推块组合结构，针对连接器薄壁易变形的特点，合理分布顶出力点，避免顶出过程中造成产品变形、顶白等不良问题；冷却系统采用随形水路设计，贴近模仁成型区域，缩短成型周期的同时保证模温均匀，提升产品成型质量的稳定性。整套模型结构完整，各部件装配关系清晰，无干涉、错漏等建模问题，可作为同类精密连接器注塑模具的设计参考，也可用于模具结构教学、加工工艺拆解等场景使用。
