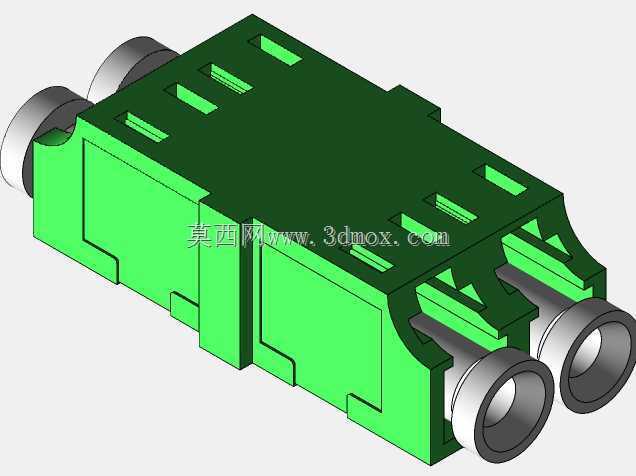

LC-APC双工光纤耦合连接适配器结构设计

　　在光通讯传输链路的施工与设备集成场景中，光纤适配器是实现不同光纤端面精准对接、保障光信号低损耗传输的核心无源连接部件，这款LC-APC双工适配器主要应用于光纤配线架、光端机接口、光纤到户终端盒、数据中心光配模块等场景，用来完成两根LC接口APC端面光纤的同轴对接，实现光链路的快速接续与端口适配。不同于单工适配器仅能完成单路光纤对接，双工结构可同时完成两路光信号的并行连接，适配收发一体的光通讯端口需求，在实际布线作业中能减少单路对接的错接概率，提升布线施工的效率。

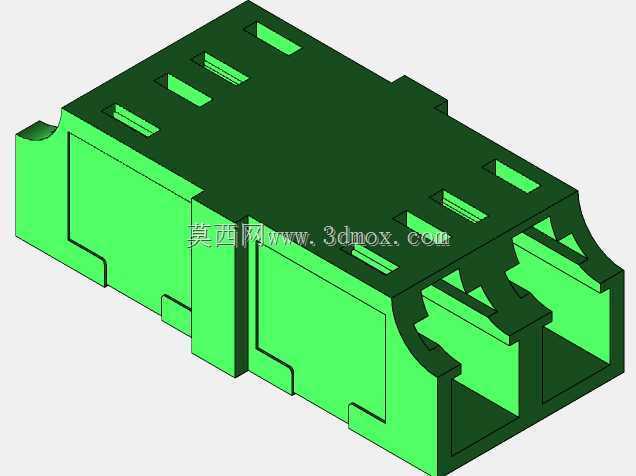

　　从功能特性来看，这款适配器采用APC斜面研磨端面的对接适配设计，对接时光纤端面呈8度倾角贴合，能有效降低光纤端面的回波损耗，避免反射光对光信号传输质量造成干扰，尤其适合对回波损耗要求较高的CATV信号传输、高速光通讯链路、长距离光纤传输场景。适配器主体采用工程塑料注塑成型的分体卡扣式结构，外壳两侧设置有对称的弹性卡扣结构，安装时可直接卡入标准LC适配器安装面板的开孔中，无需额外螺丝固定，依靠卡扣的弹性形变即可完成与安装面板的紧固，适配常规厚度1.2mm-2.0mm的金属或塑料安装面板，安装后无明显松动，能承受常规布线时的光纤插拔冲击力。

　　设计过程中首先要保证两端插芯套管的同轴度公差控制在0.002mm以内，这是保障光纤对接时插芯精准贴合、降低插入损耗的核心要求，内部的陶瓷对准套管采用高精度氧化锆材质，套管内径与LC插芯外径采用间隙配合，配合间隙控制在0.001mm以内，既保证插芯可以顺畅插入，又能避免插芯偏斜造成的对接损耗升高。外壳的导向槽结构做了渐进式导入设计，光纤插头插入时，导向槽先完成插头的粗定位，随着插入深度增加，内部定位筋逐步校正插头位置，最终引导插芯精准对准陶瓷套管，整个插入过程手感均匀，无明显卡滞感，插入力控制在2N-5N区间，符合光通讯器件的通用插拔力标准，长期插拔后外壳无明显磨损，陶瓷套管无移位，可满足至少1000次重复插拔的使用要求。

　　外形尺寸方面，这款双工适配器整体宽度为13.2mm，长度为26.8mm，主体高度为9.6mm，两端突出安装面板的套筒长度为6.2mm，安装时面板开孔尺寸为12.8mm*25.6mm的矩形开孔，开孔公差控制在±0.1mm即可顺利安装。适配器上下表面设置有防滑的凹槽结构，一方面是注塑成型时提升塑料壳体的结构强度，避免壳体翘曲变形，另一方面在拆卸时可以提供更好的摩擦力，方便施工人员从面板上取下适配器。两端的金属套筒采用压装方式与塑料主体结合，压装深度为3mm，压装后套筒与主体的拉脱力不小于20N，避免插拔光纤时套筒被带出主体。内部陶瓷套管的固定采用台阶式限位结构，套管两端由塑料壳体的内台阶限位，不会在插芯插拔过程中出现轴向窜动，保证对接位置的一致性。

　　在实际工程选型中，这类双工LC-APC适配器需要匹配对应端面类型的LC光纤接头，不可与UPC端面的接头混用，否则会造成端面贴合不紧密，插入损耗骤升甚至损坏光纤端面。适配器的塑料外壳选用阻燃级PC材质，阻燃等级达到UL94-V0，满足通讯机房的防火要求，外壳颜色采用APC类型适配器通用的绿色标识，方便施工人员在密集布线时快速识别端面类型，避免与其他端面类型的适配器混装。壳体的拼接缝采用超声波焊接工艺，焊接后接缝紧密无毛刺，内部无明显注塑飞边，不会在插芯插入时刮伤插芯表面，整体结构无多余突出部分，在高密度安装的光配架中，相邻适配器之间不会出现干涉，可紧密排列安装，提升光配面板的端口密度。
