电气布线用圆形t型分线导管结构

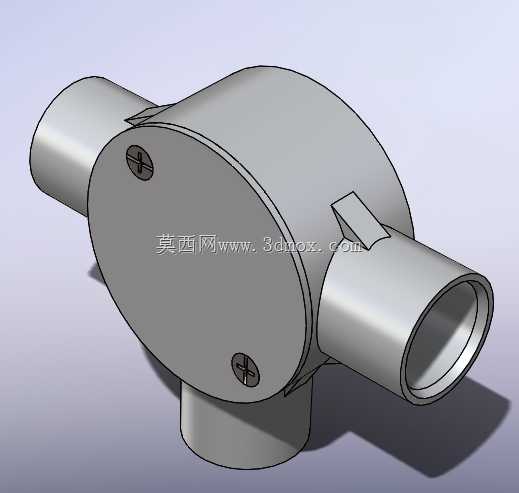

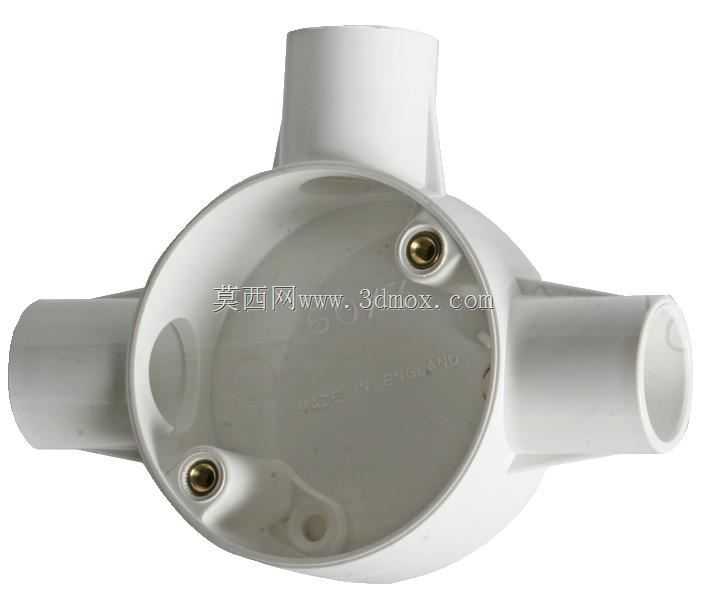

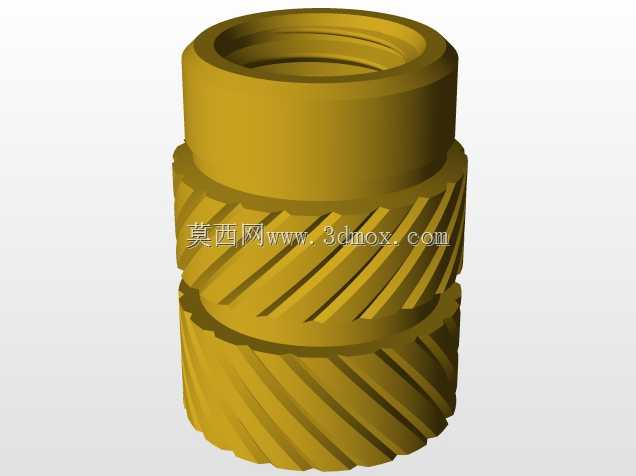

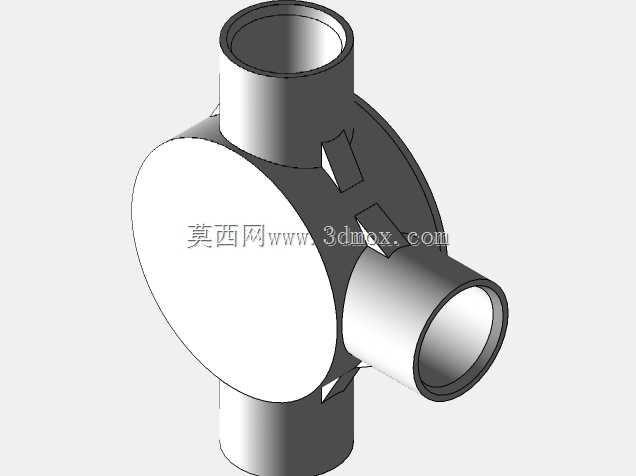

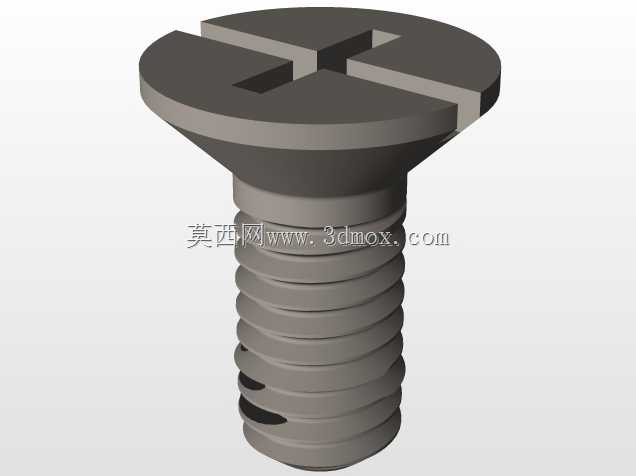

在民用建筑电气布线、工业低压配电线路布设场景中，这类t型圆形导管是穿线管路分接节点的核心配套部件，主要承担线缆分支处的防护、规整与管路衔接作用，替代传统现场弯折管路加接头的粗放施工方式，让管路分支处的过渡更顺滑，避免穿线时线缆绝缘层被管口毛刺划伤，同时保障封闭管路的防尘、防潮性能，适配明暗装的PVC穿线管路系统。从结构设计来看，主体采用圆形腔体作为分线交汇空间，三个方向的接口呈t型分布，分别对应主线路的两个直通方向与一条分支引出方向，腔体内部预留了足够的线缆弯曲半径空间，能满足常规2.5平方、4平方多股铜芯线在分支处的弯曲余量，不会出现线缆过度弯折导致线芯受损、载流量下降的问题。腔体开口端设置了两个内嵌的铜质嵌装螺母，用于配套端盖的锁紧固定，安装时端盖压紧密封圈后可实现腔体的完全封闭，避免施工过程中水泥砂浆、灰尘进入管路内部造成后期穿线堵塞，也能在潮湿环境下降低管路内部结露对线缆绝缘的影响。三个外接接口的尺寸匹配常规同规格穿线导管的外径，采用套接式设计，安装时直接将导管插入接口后通过粘接或卡扣固定即可，无需额外加工螺纹，大幅提升现场施工的装配效率。设计过程中重点考量了安装边界的适配性，整体腔体的外径控制在常规墙面开槽宽度范围内，暗装时无需额外拓宽槽体，明装时外轮廓无突出锐角，贴合墙面安装后整体规整度更好；接口的同轴度公差控制在合理范围内，保证导管插接后不会出现错位歪斜，减少管路整体的应力集中。腔体内部的转角位置全部做了圆弧过渡处理，没有尖锐棱角，穿线时拉线过程中线缆表皮滑动接触的位置全部为光滑弧面，从结构上降低绝缘层破损的风险。同时腔体的壁厚均匀，满足常规施工过程中的外力承压要求，暗装填埋时不会因轻微外力挤压出现变形开裂，保障管路系统的长期使用寿命。这类分线导管的应用，能让电气布线的分支节点实现标准化装配，减少现场施工的不确定因素，提升整个穿线管路系统的可靠性，无论是家装照明线路分路、工业车间低压设备供电分支，还是消防弱电线路的管路布设，都能通过这类标准化的分线部件实现快速、可靠的管路衔接。
