房屋型静音式柴油发电机组外观结构

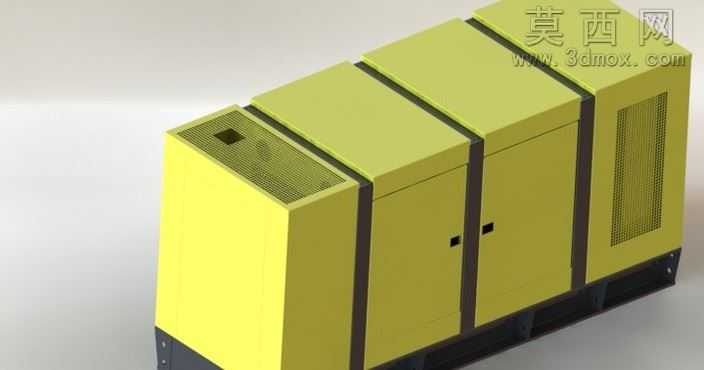

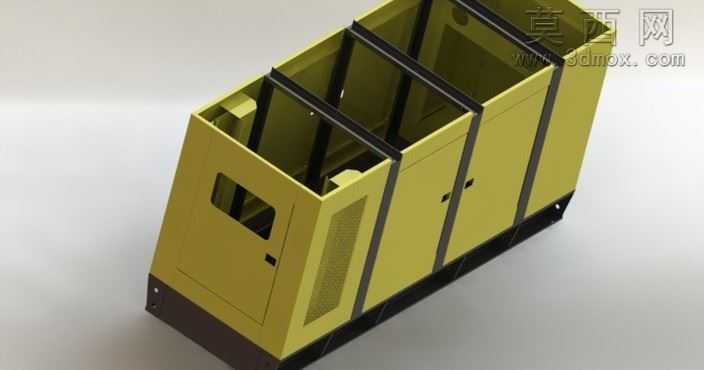

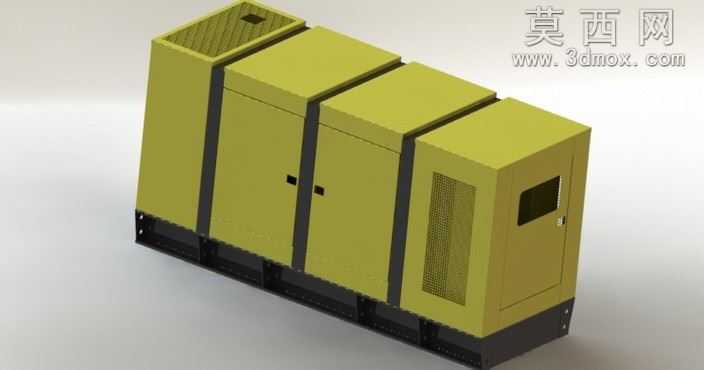

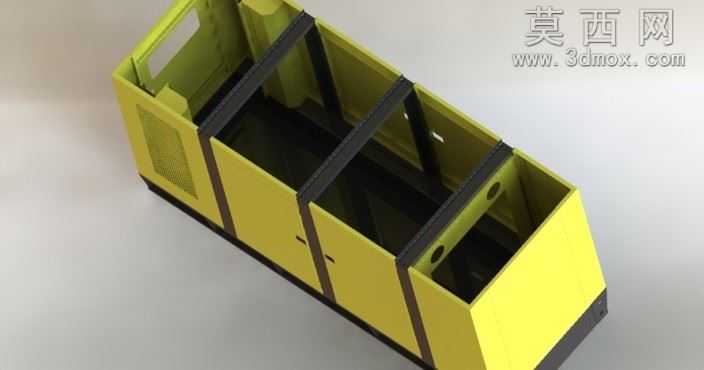

本作品为房屋式静音发电机组的外观结构三维建模成果，整体采用模块化拼接的箱式布局设计，建模过程中以SolidWorks为核心建模工具，遵循工业设备外观设计的比例规范，先完成整体外轮廓的基准搭建，按照机组功能分区将整体壳体划分为四个独立的舱段模块，从左至右依次对应排风散热舱、动力主机舱、控制操作舱与进风消音舱，每个舱段的壳体都单独完成参数化建模，保证各模块拼接处的缝隙、衔接边的尺寸公差符合实际钣金加工的工艺要求。材质渲染阶段，壳体主体采用哑光工业橄榄黄的钣金材质，还原户外工业设备的常用漆面质感，底部基座采用深灰色防滑金属材质，模拟机组承重底座的厚重金属质感，舱门的观察窗采用半透明深色亚克力材质，通风栅格部分做了镂空纹理的细节处理，还原金属冲孔网的通透质感，各舱段之间的分隔条采用黑色哑光橡胶封边材质，强化模块分区的视觉层次。结构设计上，每个舱段都设置了独立的外开式检修门，门上预留了嵌入式暗装把手与锁具安装位，最右侧操作舱的舱门额外设置了透明观察窗，方便操作人员无需开门即可查看内部控制仪表的运行状态；左侧散热舱顶部设置了凸起的排风通道，通道内部做了导流格栅的结构建模，保证热风导出路径的合理性，右侧进风舱的侧面设置了大面积的进风消音栅格，兼顾进风效率与降噪需求；底部基座预留了叉车搬运的插槽位与地脚固定的安装孔位，符合重型工业设备的运输与安装要求。设计思路围绕静音发电机组的户外使用场景展开，采用房屋式的方正造型既可以最大化利用内部空间容纳发动机、发电机、消音器、油箱与控制系统等核心部件，规整的外轮廓也方便设备的运输吊装与户外落地布置，模块化的舱段设计可以实现不同功率段机组的壳体通用化拓展，仅需调整对应舱段的长度即可适配不同尺寸的内部部件，大幅降低同系列产品的设计与制造成本；外观的分色与细节设计兼顾工业实用性与视觉整洁度，避免外露的管线与结构件，整体造型稳重规整，符合工业发电设备的专业视觉定位，建模过程中所有的边角都做了合理的圆角处理，还原钣金折弯加工的真实工艺特征，避免出现尖锐直角这类不符合实际生产的建模错误，渲染阶段采用柔和的漫反射光照，突出壳体的材质质感与结构层次，完整呈现该款房屋式发电机组的外观设计效果。
