高精度步进电机爆炸视图三维结构设计

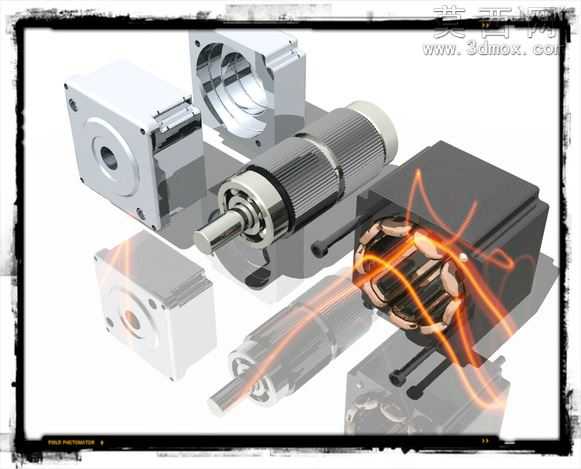

本作品为步进电机的精细化三维结构设计，采用主流三维机械建模软件完成全参数化建模，通过爆炸视图的呈现形式完整展现步进电机的全部组成构件，清晰还原各零部件的装配逻辑与位置关系。建模过程中严格遵循步进电机的实际生产尺寸规范，对每一个构件的外形尺寸、配合公差都进行了精准设定，确保模型可直接用于装配验证、结构演示等场景。模型完整还原了步进电机的端盖结构、定子绕组组件、转子输出轴、支撑轴承、紧固长螺栓等核心部件：两端的金属端盖做了倒角、安装孔位的细节刻画，还原金属机加工件的规整质感；定子部分的黑色绝缘基座与内部铜质绕组做了分层建模，清晰展现绕组的排布结构；转子轴部分做了阶梯轴的结构还原，轴身的金属滚花、输出端的轴径变化都做了精细化处理；配套的支撑轴承还原了内外圈与滚动体的结构，紧固螺栓还原了螺纹细节与端头的槽型结构。材质渲染阶段，针对不同部件的物理属性匹配了对应的材质效果：金属端盖、转子轴、螺栓、轴承采用磨砂金属与亮面金属结合的材质，还原金属机加工件的光泽与质感；定子绕组的铜质部分采用紫铜材质，展现铜材的温润金属光泽；定子基座采用哑光黑色工程塑料材质，还原绝缘构件的视觉效果。整体渲染采用柔和的均匀布光，避免过度反光遮挡结构细节，让爆炸视图下的每一个构件都能清晰呈现，直观展现步进电机的内部构造。设计过程中优先考虑结构的可装配性，所有零部件的配合面都做了公差适配，既保证爆炸视图的展示效果，也能完成虚拟装配验证，可用于数控设备、电子传动机构的配套设计参考，也可作为教学演示素材直观讲解步进电机的结构原理。
