冲击式水轮机转轮结构三维设计

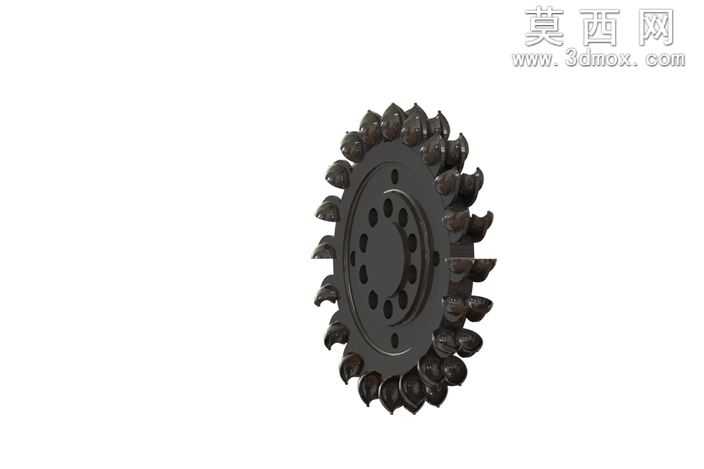

本作品为冲击式水轮机核心转轮部件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成转轮的轮毂基体，针对轮毂上的周向安装孔、减重孔阵列，采用草图驱动的圆周阵列命令完成排布，严格保证孔位的周向等分精度，匹配实际部件的安装同轴度要求。转轮外缘的水斗是核心做功结构，建模时先绘制单个水斗的空间轮廓草图，通过放样凸台命令生成水斗的基础实体，再对水斗的进水边缘、出水曲面做圆角过渡与曲面剪裁处理，还原水斗承接高速水流冲击的曲面形态，确保水流冲击时的能量转换效率符合设计逻辑；完成单个水斗的精细化建模后，以轮毂中心轴线为阵列轴，做等角度圆周阵列，精准还原整圈水斗的均匀排布结构，同时对水斗与轮毂的连接位置做加强筋特征与过渡圆角处理，还原实际部件的结构强度设计。材质渲染阶段，为整体模型赋予高强度合金钢材质，调整金属材质的粗糙度、反射率参数，模拟铸钢部件经机加工后的哑光金属质感，对水斗的迎水面做轻微的高光处理，区分加工面与非加工面的视觉差异。结构设计上充分还原冲击式水轮机转轮的实际构造：轮毂中心设置主轴安装孔，周向排布的连接孔用于与主轴法兰对接，轮毂本体的减重孔在保证结构刚度的前提下降低转轮整体重量，减少转动惯量；外缘水斗的曲面弧度、水斗之间的间隙尺寸均参照冲击式水轮机的实际设计参数设置，确保模型可用于结构展示、装配干涉检查以及水力性能的初步仿真验证。整个建模过程遵循从基体到局部特征、从单个零件到整体阵列的设计逻辑，所有特征均保留完整参数化历史记录，可根据不同的水头、流量参数调整水斗数量、轮毂直径、水斗曲面弧度等关键尺寸，适配不同规格的冲击式水轮机设计需求，模型的装配基准、配合面均做了精准定义，可直接导入装配环境完成与主轴、机壳等配套部件的虚拟装配。
