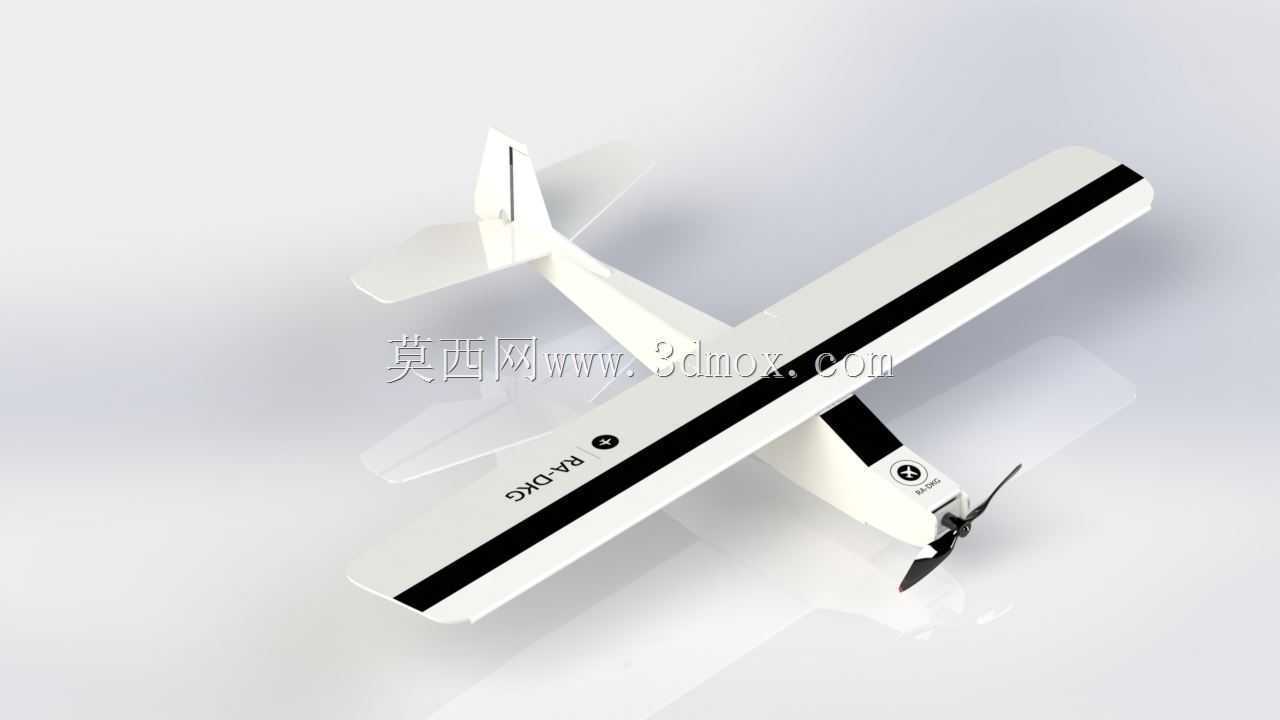

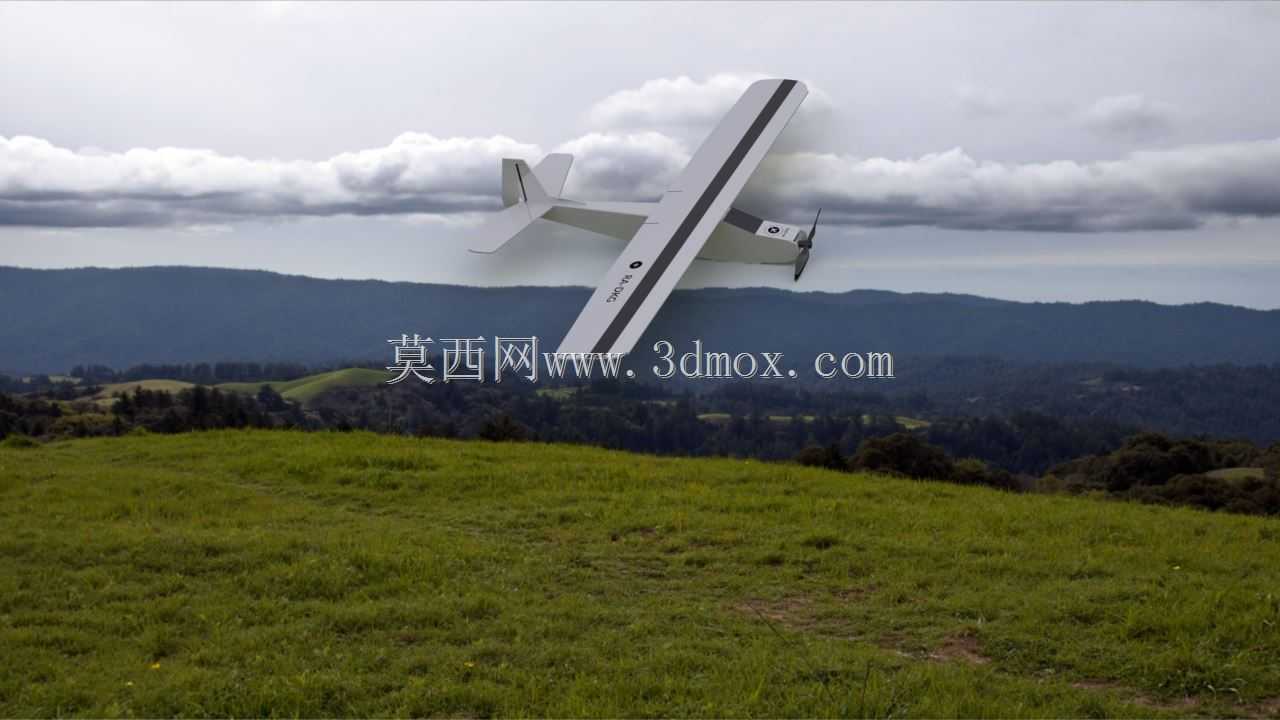

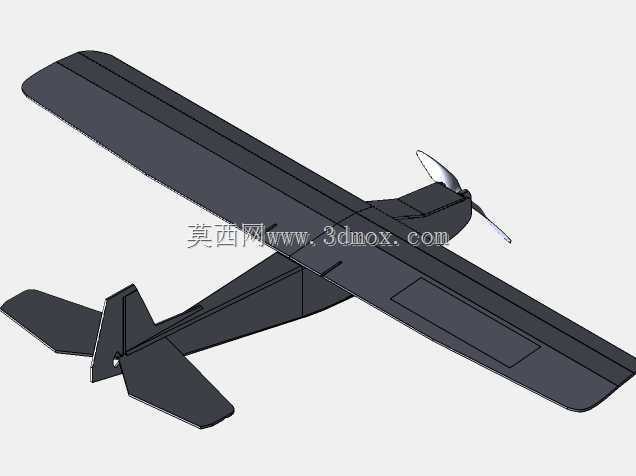

RA-DKG上单翼遥控教练航模结构设计

　　这款固定翼航模的核心定位是航模入门实操训练载体，针对航模初学者的操作容错需求做了全链路的结构适配，日常应用场景覆盖航模俱乐部日常教学、青少年航空科普实操训练、个人爱好者入门飞行练习多个领域，区别于特技航模的高操作灵敏度设定，这款机型的所有结构设计都围绕“易操作、抗造、易维护”三个核心目标展开。从气动布局选型来看，采用经典上单翼配置，机翼安装位置处于机身上方，这种布局能让整机重心处于机翼升力作用点下方，飞行过程中具备天然的自稳特性，就算初学者操作时出现杆量过大、姿态短时间失控的情况，只要松开操纵杆，机型就能依靠自身气动配平逐步恢复平稳飞行状态，大幅降低入门阶段的摔机概率，很适合没有固定翼飞行经验的操作者建立操作手感。

　　机身主体采用轻木加钣金蒙皮的组合结构，主承力段选用密度低、抗弯强度足够的轻木做骨架，外覆0.3mm厚度的航空层板做蒙皮，既把整机起飞重量控制在1.2kg以内，又能保证日常小幅度擦碰、轻微坠机时不会出现主体结构断裂的问题；机翼和机身的连接采用快拆式插销结构，插销选用直径6mm的碳纤维棒，配合机身中段的尼龙限位座，日常外场携带时可以快速把机翼拆成两段放进便携收纳包，组装时只需要把插销对准限位孔推入，再扣上表面的固定卡扣就能完成装配，全程不需要额外工具，外场转场的效率很高。

　　动力段布置在机头位置，采用前置拉力式布局，搭配直径200mm的两叶螺旋桨，电机安装座预留了3mm的调节余量，可以根据实际飞行的拉力线偏差微调电机安装角度，抵消飞行过程中螺旋桨反扭矩带来的偏航趋势；尾翼组采用常规平尾加垂尾的配置，操纵舵面的铰链缝隙控制在0.5mm以内，减少低速飞行时的舵面气流分离，保证小油门低速飞行时的舵效足够线性，初学者在练习起飞、降落这类低速操作阶段，不会因为舵效突降出现操作失误。起落架采用后三点式配置，主起落架选用直径2mm的弹簧钢弯制，固定在机身前段的木质承力框上，降落时可以通过自身形变吸收大部分冲击能量，尾轮直接和方向舵联动，地面滑行时可以通过方向舵控制滑行方向，降低初学者地面滑跑阶段的方向控制难度。从安装边界来看，整机翼展为1200mm，机身全长920mm，平尾展长320mm，垂尾高度160mm，机翼安装角设定为2度，平尾安装角为0度，这种配平设定可以让整机在中等油门下保持平飞不需要长时间压杆，适配入门训练时的长时间留空练习需求；机身内部的设备舱预留了足够的安装空间，可以容纳常规的3S 1300mAh锂电池、30A电调、9g规格的舵机四枚，设备舱盖采用魔术贴加卡扣的双重固定方式，日常更换电池、调整设备位置时不需要拆解机身主体结构，维护操作十分便捷。

　　机翼的翼型选用平凸翼型，这种翼型的升阻比在低速区间表现优异，失速速度低至8m/s，就算飞行速度过低出现失速，机翼也会出现均匀的气流分离，不会出现突然掉翼尖的危险情况，给初学者留出足够的改出操作时间；机身侧面预留了舵机走线的专用线槽，所有操纵钢索都在线槽内布置，不会外露在机身表面增加飞行阻力，同时也能避免飞行过程中气流吹动钢索带来的操纵干扰。操纵系统采用传统的钢索传动，舵角选用高强度尼龙材质，连接位置预留了调节孔位，可以在地面调试阶段精确调整舵面的中立位置和最大舵量，针对入门训练的需求，副翼最大舵量设定为上下15度，升降舵最大舵量设定为上下20度，方向舵最大舵量设定为左右25度，这种舵量限制可以避免初学者打满舵时出现姿态过激的情况，等操作者逐步熟悉操作手感后，也可以通过调整舵机摇臂的连接孔位放大舵量，满足后续基础特技动作的练习需求。整机的结构件大部分采用平面切割加工即可完成，不需要复杂的曲面成型工艺，个人爱好者也可以依靠常规的激光切割设备加工所有结构零件，组装过程中只需要按照定位标识粘接骨架、覆盖蒙皮、安装操纵系统即可，不需要定制特殊的加工模具，制作门槛较低，很适合作为航模入门的自制机型参考。
