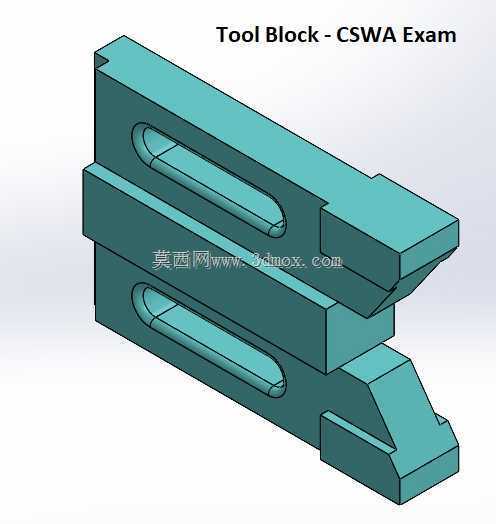

CSWA技能考核用工具块实体结构

　　这款工具块是机械设计技能实操考核中典型的实体建模练习构件，日常也可作为工装夹具体系里的定位支撑块使用，在小型工装台、模块化夹具组装场景中，这类带通槽的块体常用来完成工件的侧向定位、高度支撑，或是作为滑动导向的基础承载件，适配小行程的直线滑动工位，比如小型检测工装的滑移座、手动压装夹具的定位挡块，都能见到同结构构件的身影。从结构设计逻辑来看，整体采用对称式分层布局，上下两层平行布置的长圆形通槽是核心功能结构，槽体的两端做了圆弧过渡，既避免了应力集中导致的块体受力开裂，也能适配圆柱头紧固件的安装，让螺栓可以在槽内调整固定位置，满足不同安装间距的固定需求，不需要额外加工定制孔位，适配性更强。块体的端部做了斜切导向结构，在作为定位块使用时，斜切面可以引导工件快速滑入定位位置，减少对位调整的时间，尤其是在手动上下料的工装场景中，这种斜角导向能大幅降低操作对位的难度，避免工件与块体端部发生硬碰撞损伤配合面。设计过程中首先确定了整体的矩形基体轮廓，保证块体放置时的基准面平整度，所有安装面、配合面都与基体基准保持平行或垂直的公差关系，降低后续机加工的装夹难度，不需要多面调转找正就能完成大部分面的铣削加工。

　　上下通槽的位置做了等距偏移设计，两层槽体的中心线保持平行，槽宽尺寸统一，既可以穿装紧固件完成块体自身的固定，也可以让配套的滑移件在槽内实现直线滑动，槽的深度经过核算，既保证了紧固件的沉头空间，也不会因为槽过深削弱块体整体的结构强度，避免受力后出现弯折变形。端部的斜切角度采用常规的45度导向角，这个角度既不会因为角度过小导致导向行程过长占用过多安装空间，也不会因为角度过大失去导向作用，斜切面与相邻的垂直面、水平面都做了微小的倒角处理，去除机加工产生的锐边毛刺，避免安装使用过程中划伤操作人员或是刮伤工件表面。

　　从安装边界来看，块体的底部为完整的平面，可以直接贴合在工装基板、工作台面上，不需要额外加工定位凸台，通过上下两层的通槽就能完成双向固定，既可以从上方穿装螺栓将块体固定在下方基板上，也可以从侧面穿装螺栓连接相邻的工装构件，安装方向灵活。整体外形没有复杂的曲面结构，所有特征都是拉伸、切除形成的规则几何特征，建模过程中可以通过对称特征快速完成整体结构搭建，也非常适合用来练习基础的拉伸、切除、镜像等建模命令，考核中也常用来检验建模者对尺寸链、几何约束的把控能力，比如槽的位置度、端部斜角的尺寸公差、各平面的平行度要求，都是实操考核中常见的评分点。

　　实际生产加工这类零件时，一般采用整块型材铣削成型，材料多选用45号钢或是铝合金，根据使用场景的受力情况选择，受力较大的工装场景用45号钢调质处理，需要轻量化的场景用铝合金做阳极氧化处理，提升表面耐磨性能。作为定位块使用时，块体的配合面需要做磨削处理，保证平面度和表面粗糙度满足定位精度要求，通槽的内壁如果作为滑动导向面使用，还需要做淬火处理提升表面硬度，减少长期滑动产生的磨损，保证导向精度的长期稳定性。这类块体结构虽然简单，但是在模块化工装设计中是非常基础的通用构件，通过不同尺寸的同结构块体组合，可以快速搭建出适配不同工件的定位工装，不需要针对每个工件定制专用夹具，大幅降低工装制作的成本和周期，在小批量多品种的生产场景中，这类通用工具块的使用频率非常高。
