六角头螺栓配螺母紧固连接件结构设计

　　在各类机电设备、工装夹具、钢结构连接场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套六角头螺栓搭配六角螺母的组合结构，是机械装配环节最常用的可拆卸连接方案。从实际使用场景来看，这类紧固件可覆盖从低压电气柜内部元件固定、小型电源变压器安装支架锁附，到普通机械设备的壳体拼接、工装治具的工位定位等多类工况，只要是需要反复拆装、对连接可靠性有一定要求的非永久连接部位，都能见到这类六角螺纹副的身影。

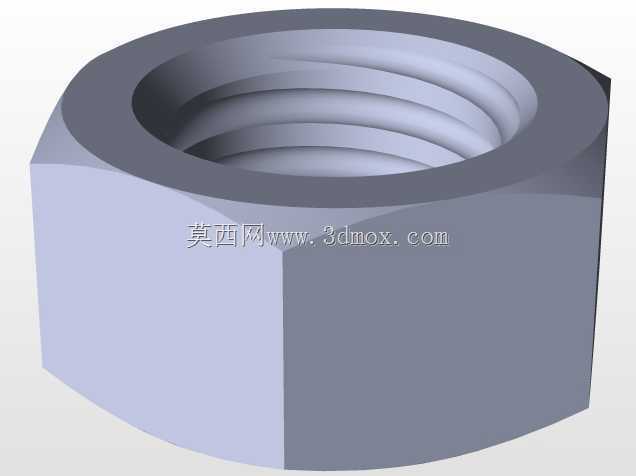

　　设计这类紧固件结构时，首先要匹配实际安装边界的尺寸约束：螺栓的光杆段长度需要根据被连接件的总叠厚来确定，要保证螺母完全拧紧后，螺栓露出螺母的螺纹长度控制在2到3个螺距范围内，既不能因为光杆过短导致螺纹啮合长度不足，出现连接滑牙失效的风险，也不能因为光杆过长导致螺栓端部突出过多，干涉周边其他零部件的安装空间。六角头的对边尺寸需要符合常规手动扳手、套筒工具的通用规格，保证现场装配时不需要定制特殊工具就能完成拧紧作业，螺母的厚度设计要匹配螺栓的公称直径，保证螺纹啮合时的受力面足够均匀，避免偏载导致的螺纹牙型变形。

　　从功能特性来看，这套螺纹连接副采用等螺距的公制粗牙螺纹设计，螺纹牙型角为60度，具备良好的自锁性能，在无强振动的常规工况下，不需要额外添加防松垫圈就能保持稳定的锁紧力；螺栓头部与被连接件接触的端面设计有平整的承压面，拧紧时不会刮伤被连接件的表面，同时能保证压紧力均匀分布在接触面上。整套构件采用抛光钢材质，表面粗糙度控制在合理范围内，既可以降低螺纹旋合时的摩擦阻力，也能在普通室内环境下具备一定的防锈能力，不需要额外做表面镀层处理就能满足常规使用需求。

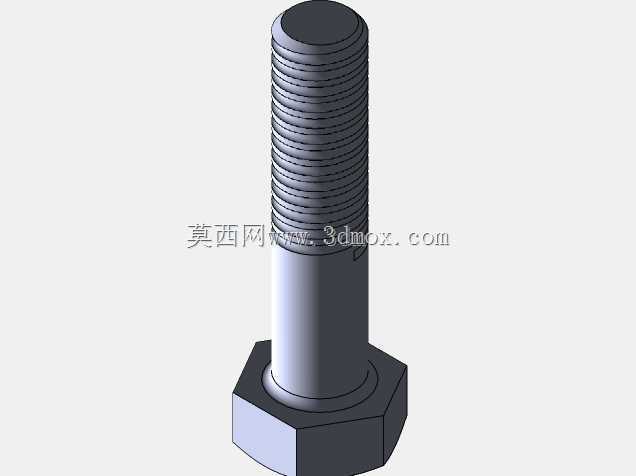

　　建模过程中需要重点关注几个结构细节：螺纹段的牙型轮廓要完全匹配标准公制螺纹的参数，牙顶和牙底的圆弧过渡要符合规范，避免出现应力集中的尖角，否则在做有限元受力分析时会出现局部应力远超材料屈服强度的假失效结果；螺栓光杆与螺纹段的过渡位置要设计退刀槽结构，保证螺纹加工时刀具能顺利退出，同时也能避免螺母拧到过渡位置时出现卡滞；六角头与光杆的衔接位置要做微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便螺栓顺利穿入被连接件的安装孔。

　　在实际选型应用时，需要根据被连接件的受力情况确定螺栓的公称直径：如果是承受静态拉压载荷的连接部位，只需要按照材料的许用应力计算所需的螺栓小径即可；如果是承受交变载荷或者振动冲击的连接部位，还需要额外校核螺纹的疲劳强度，必要时可以在螺母与被连接件之间添加平垫圈或者弹簧垫圈，分散承压面的压力，同时增强防松性能。安装时要注意控制拧紧力矩，不能因为力矩过大导致螺栓出现塑性伸长变形，也不能因为力矩过小导致压紧力不足，出现连接松动的问题。

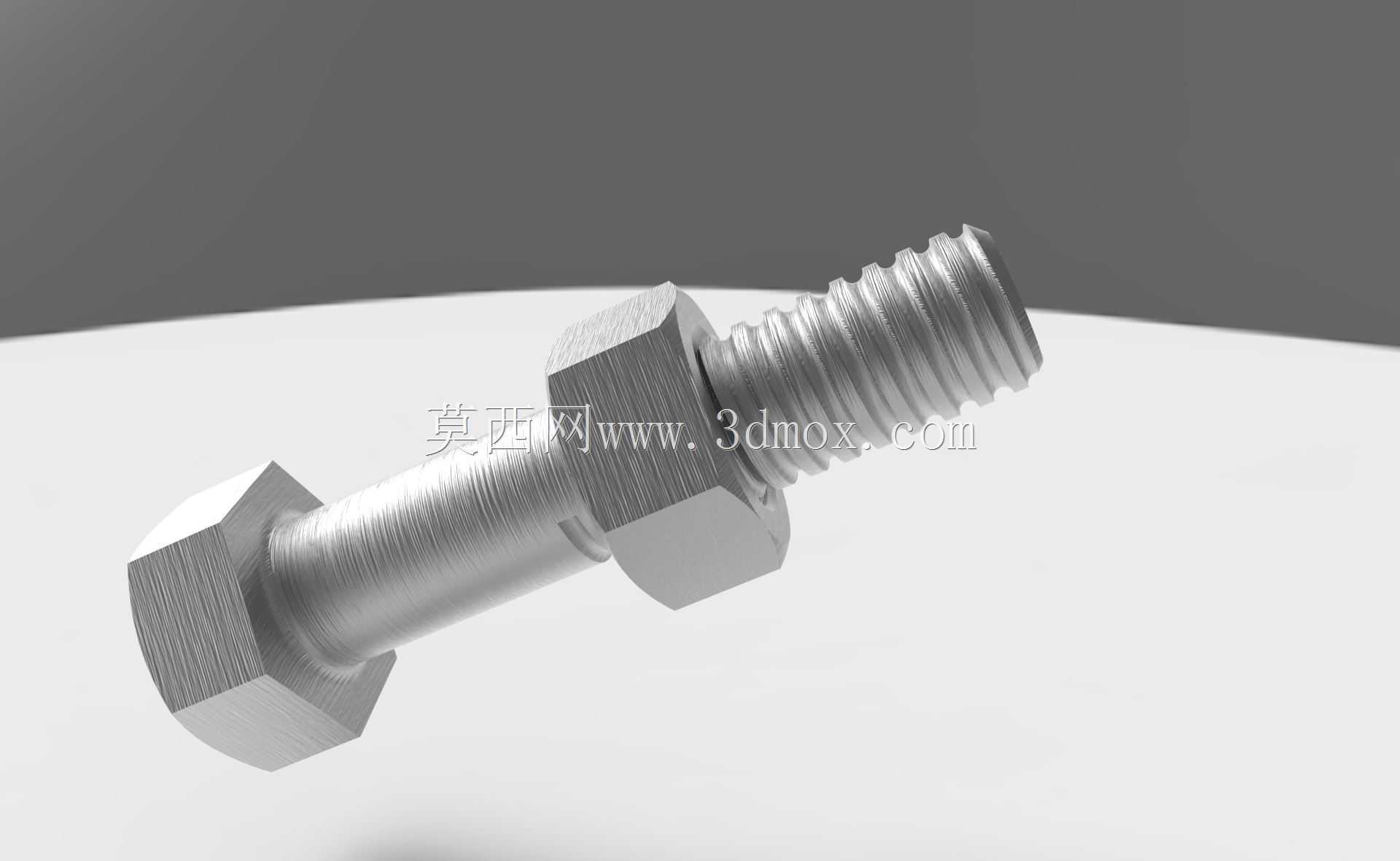

　　这类标准紧固件的三维模型，在做整机装配设计时可以直接调用，不需要重复建模，能大幅提升结构设计的效率；建模时还原的真实螺纹结构，也可以直接用于后续的干涉检查、装配工艺模拟，甚至可以导入渲染软件生成产品装配说明的示意图，帮助装配人员快速理解连接结构的装配顺序。需要注意的是，不同工况下使用的紧固件需要匹配对应的性能等级，比如有强度要求的连接部位要选用8.8级及以上的高强度螺栓，有防腐要求的户外场景要选用不锈钢或者镀锌处理的构件，模型的基础结构可以根据实际使用需求调整材质和表面处理参数，适配不同的应用场景。
